适配1/2六角轴的HTD同步带滑轮结构

　　做小型传动结构设计的时候，很多人都遇到过同步带轮选型适配的麻烦，尤其是用标准六角轴做动力输出的桌面级设备、小型DIY传动装置、教学实验台架这类场景，现成的标准带轮要么内孔是圆孔需要额外加工键槽或者顶丝位，要么齿形不匹配常用的HTD圆弧齿同步带，要么适配的轴径和手头的1/2英寸六角轴对不上，反复改图、调整配合尺寸的过程非常耗精力，这个带轮结构就是针对这类实际使用痛点做的参数化设计。

　　从实际应用场景来看，这类适配六角轴的HTD带轮，主要用在对传动精度有一定要求、装配空间紧凑的小型传动链路里，比如桌面级小型输送线的动力端、3D打印设备的轴系传动、教学用机械创新实验装置、小型DIY机器人的行走或动力传输结构、小型非标自动化设备的轻载传动工位，这类场景的共同特点是动力端多采用现成的带六角输出轴的减速电机，不需要额外做复杂的轴系连接结构，要求带轮能直接套在六角轴上实现周向固定，省去键连接、顶丝锁紧的额外加工和装配步骤，提升装配效率。

　　这个带轮的核心功能特性，首先是内孔直接采用1/2英寸六角形的配合结构，和对应规格的六角轴装配时，不需要额外加工键槽，六角面本身就能传递足够的周向扭矩，避免圆孔带轮配合顶丝容易出现的打滑、顶丝刮伤轴表面的问题，轻载工况下甚至不需要额外做轴向固定，靠装配过盈或者相邻零件的限位就能完成固定，非常适合快装式的小型设备结构。带轮的齿形采用标准HTD圆弧齿设计，适配宽度15mm的HTD同步带，圆弧齿形相比梯形齿同步带，齿根应力更小，传动时的啮合更平顺，噪音更低，轻载高速工况下的传动精度更稳定，不容易出现爬齿、跳齿的问题。

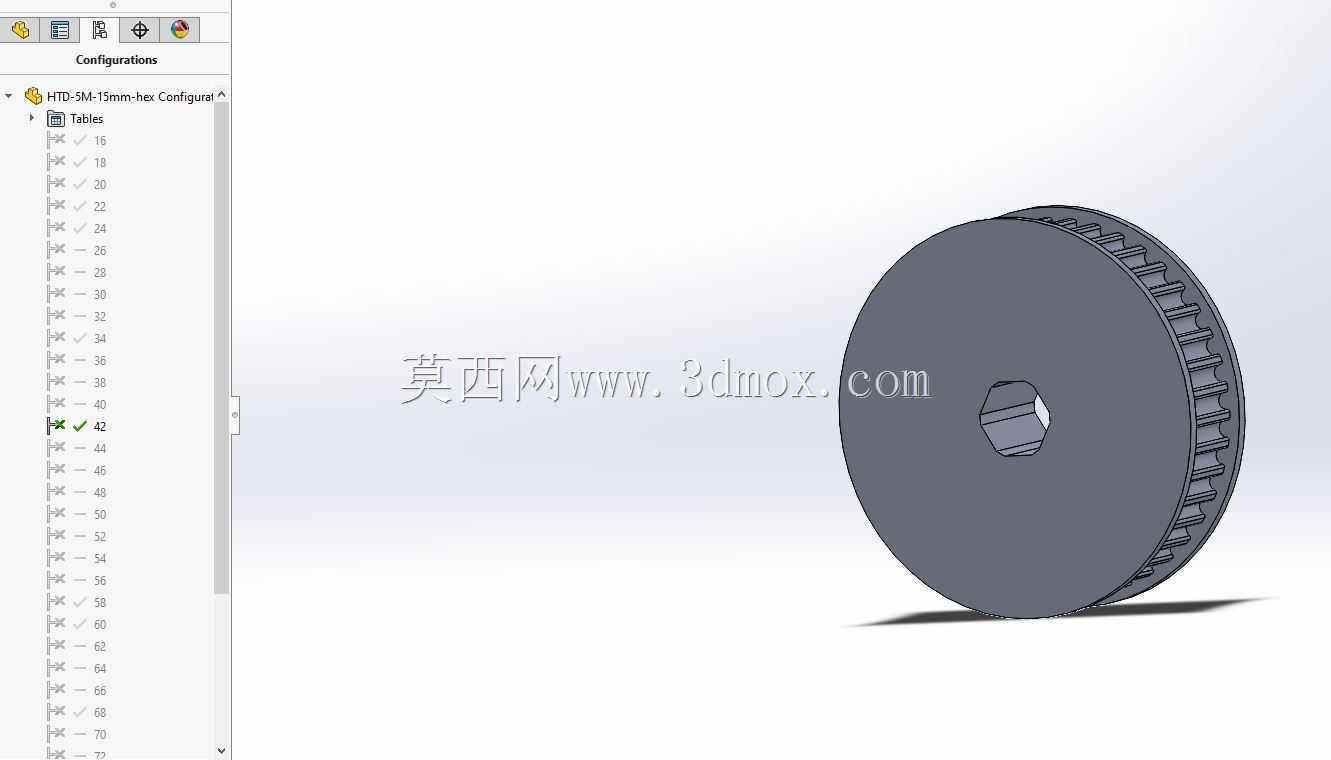

　　设计思路上，这个结构做了多配置的参数化处理，核心的安装尺寸也就是内孔的六角形尺寸保持固定，适配1/2英寸六角轴的安装边界，带轮的外径、齿数、挡边尺寸都可以根据实际传动比的需求调整参数生成，不需要每次重新绘制齿形、内孔结构，直接在参数配置里修改齿数就能生成对应规格的带轮，能覆盖大部分15mm宽度HTD同步带的传动需求。带轮的主体结构采用辐板式设计，在保证轮体结构强度的前提下，尽可能减少轮体的重量，降低转动惯量，对于小型传动系统来说，更低的转动惯量能减少电机启动和换向时的惯性冲击，提升传动响应速度。带轮两侧设计有一体式的挡边结构，挡边的高度高出带齿齿顶1.5mm左右，能防止同步带在运转过程中出现跑偏、掉带的问题，尤其是中心距比较小、传动比偏大的传动结构里，带的跑偏趋势更明显，一体式挡边不需要额外加装冲压挡圈，减少了装配零件数量，也避免了挡圈松脱的风险。

　　从安装边界尺寸来看，内孔的六角对边尺寸严格匹配1/2英寸六角轴的公差要求，采用中等间隙配合，既能保证装配时能顺利套入轴上，又不会因为间隙过大出现传动晃动。带轮的轮毂长度根据齿数不同做对应调整，保证和六角轴的配合长度足够，避免接触长度过短导致的轴孔配合应力集中。轮槽的尺寸严格符合HTD带轮的标准齿形参数，齿距、齿高、齿槽圆弧半径都和对应规格的同步带匹配，保证皮带和轮齿的啮合接触面积足够，不会出现齿面局部应力过大导致的皮带过早磨损。轮体的端面做了倒角处理，装配时不会刮伤操作人员，也不会和相邻的轴承、机架结构出现干涉。

　　实际使用的时候，只需要根据设计需要的传动比选定对应的齿数，直接把模型导入装配体，和六角轴做配合就能完成装配，不需要额外调整内孔结构，对于快速搭建小型传动系统来说，能节省大量的重复建模时间。轮体的结构设计同时兼顾了3D打印和机加工的工艺性，壁厚均匀，没有过于尖锐的内角，不管是用FDM3D打印做原型验证，还是用铝合金、POM材料机加工做正式使用的零件，都能直接生成加工路径，不需要额外做工艺性修改。对于轻载传动场景，3D打印的PLA、PETG材质的带轮就能满足使用要求，负载稍大的场景可以换成尼龙或者金属材质，结构本身不需要做修改。

　　在传动布局设计的时候，要注意带轮的安装位置要保证带的包角满足要求，最小包角不小于120度，这个带轮的挡边结构能在包角偏小的情况下一定程度上减少掉带风险，但还是要在结构设计时保证合理的中心距和张紧结构。另外因为内孔是六角形，装配的时候不需要额外做周向定位，只要保证轴向位置和带轮的对齐度，就能保证皮带运转时的对中，减少皮带的偏磨。这种直接适配六角轴的带轮结构，相比传统的圆孔带轮加键连接的结构，零件数量更少，装配步骤更简单，对于小批量生产的小型设备、个人DIY项目、教学实验装置来说，能有效降低加工和装配成本，缩短设计和制作周期。
