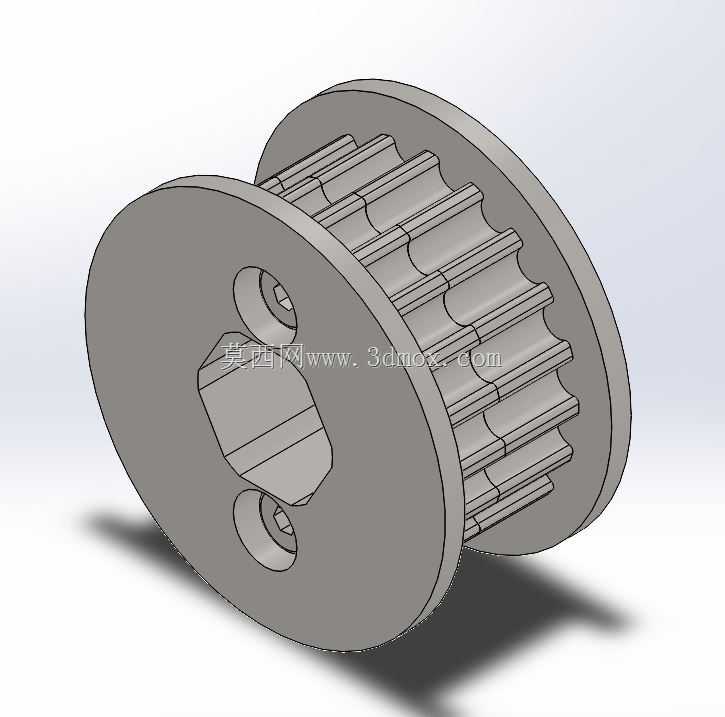

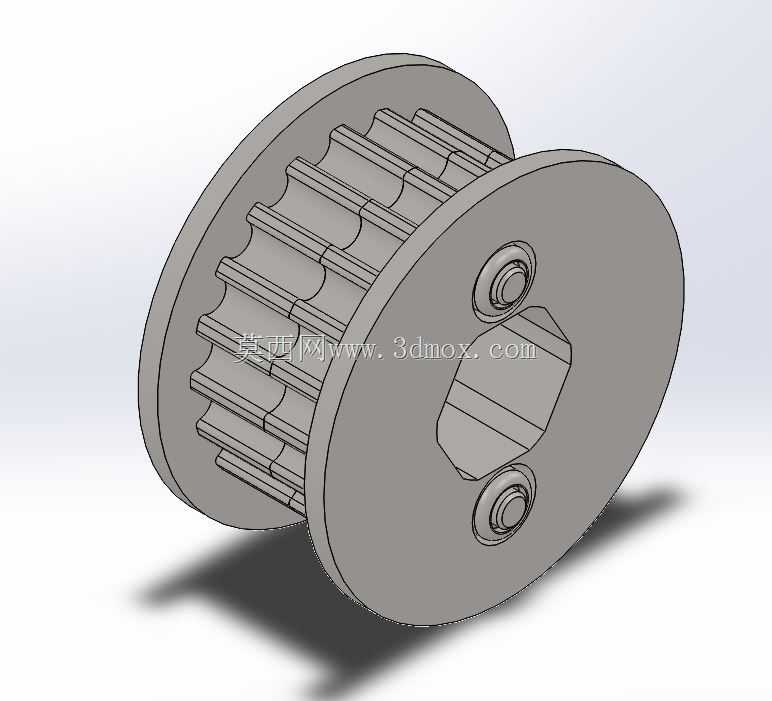

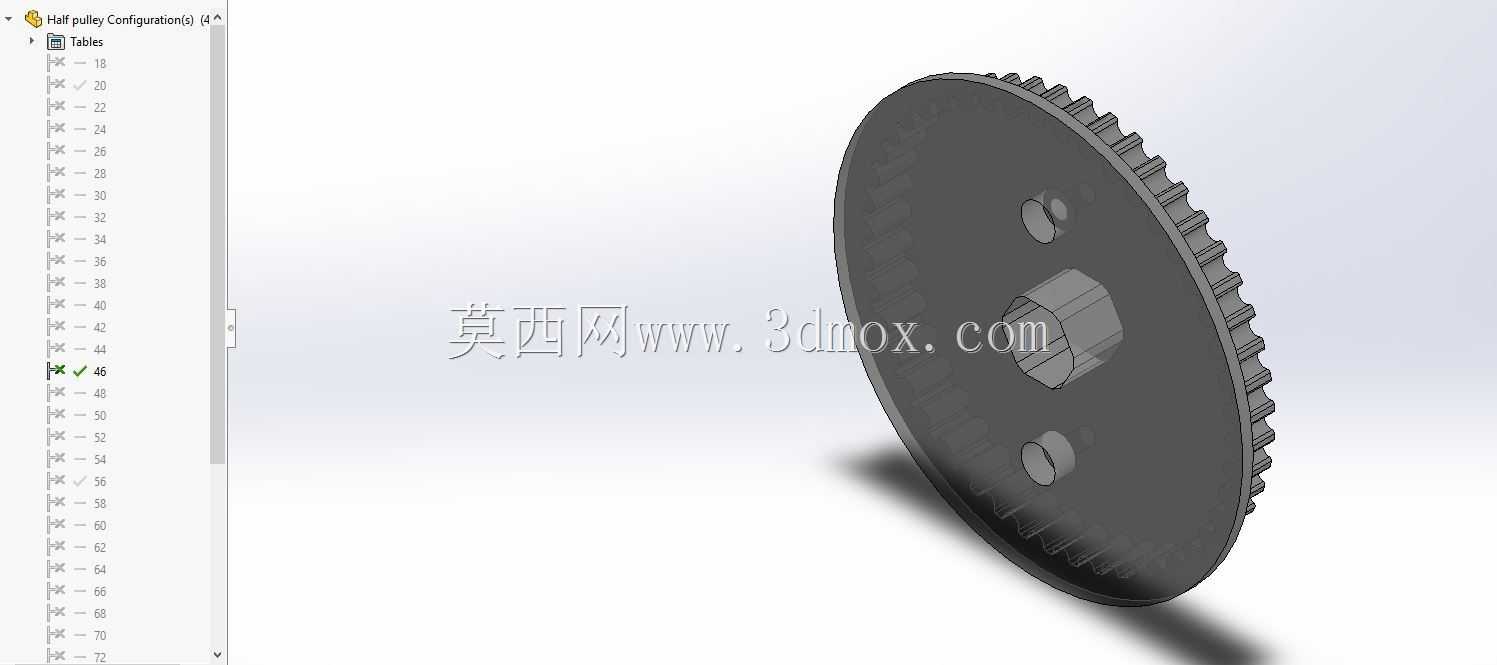

适配1/2六角轴的HTD同步带轮结构设计

这款带轮主要面向小功率同步传动场景，常见于桌面级小型动力传输单元、DIY动力改装套件、小型发电模组的动力输入端，用来匹配HTD齿形同步带实现无滑差的动力传递，相比平带传动能保证精准的传动比，在转速不高、扭矩适中的传动链路里能长期稳定运行，不需要频繁调整张紧度。设计之初就锁定了1/2英寸六角轴作为适配安装轴，这种轴型在小型通用动力配件里普及率很高，不需要额外加工键槽，靠六角形的型面配合就能传递足够的扭矩，安装时只需要将带轮的内六角孔对准轴端推入即可，对装配工具的要求很低，日常维护拆卸也很方便。带轮的轮齿部分严格遵循HTD齿形的轮廓参数，齿顶圆弧、齿槽深度、齿距都做了适配，能和对应规格的HTD同步带完美啮合，减少啮合过程中的冲击和噪音，带轮两侧的挡边做了加高处理，能避免同步带在高速运转时出现跑偏、脱带的问题，哪怕安装时存在小幅的同轴度误差，挡边也能起到限位导向的作用。轮体采用剖分式夹紧结构，侧面预留了两个紧固件安装孔，适配对应规格的内六角螺栓，当螺栓锁紧时，轮毂的内六角孔会产生微小的弹性形变，紧紧抱在六角轴上，相比顶丝固定的方式，这种夹紧结构不会在轴表面留下顶丝压痕，也不会因为长期运转出现松动移位，能适应频繁正反转的传动工况。考虑到小批量加工的便利性，整个带轮的结构没有复杂的曲面和倒扣特征，完全可以通过三轴铣床完成加工，不需要定制特殊成型刀具，轮齿部分可以用通用立铣刀走轮廓路径加工完成，轮毂部分的夹紧槽加工深度控制在合理范围，不会因为开槽过深导致轮体结构强度不足，也不会因为开槽过浅导致夹紧力不够。安装边界上，带轮的外径、轮毂厚度都做了紧凑化设计，不会占用过多的安装空间，两个锁紧螺栓的安装位置预留了足够的扳手操作空间，装配时不需要特殊的套筒工具，用普通的内六角扳手就能完成锁紧操作，内六角孔的尺寸公差按照间隙配合设计，既能保证装配时顺利推入，又不会因为间隙过大导致传动过程中出现晃动。在实际选型使用时，需要匹配对应齿距、对应宽度的HTD同步带，根据传递的扭矩大小调整锁紧螺栓的拧紧力矩，避免力矩过大导致轮毂出现塑性形变，或者力矩过小导致带轮和轴之间出现相对滑动，带轮的材质可以根据使用场景选择，常规工况下用铝合金加工就能满足强度要求，同时能降低整体转动惯量，有防腐需求的场景也可以用不锈钢材质加工，不需要修改整体结构尺寸。
