HTD同步带轮适配发电传动结构设计

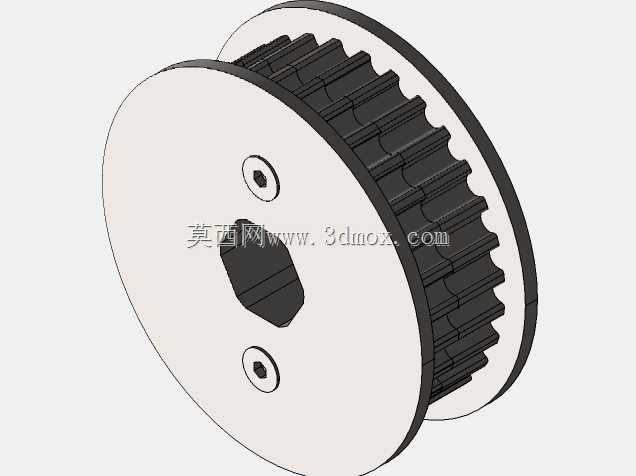

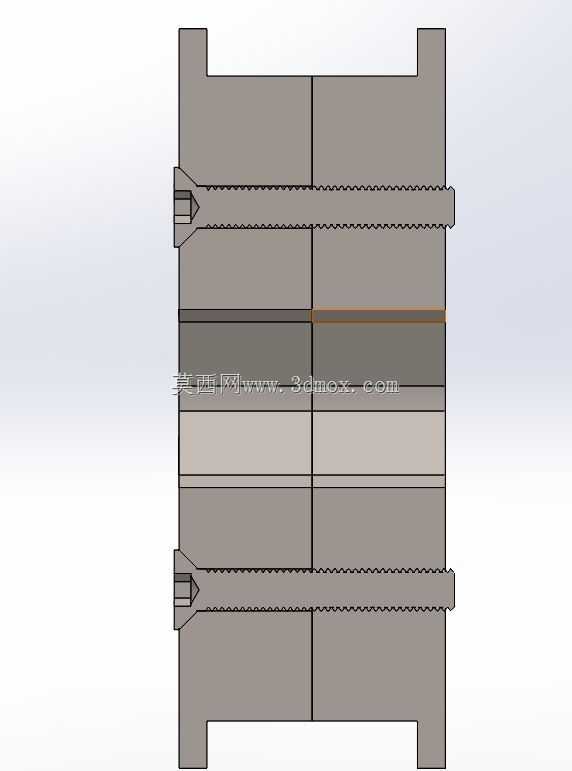

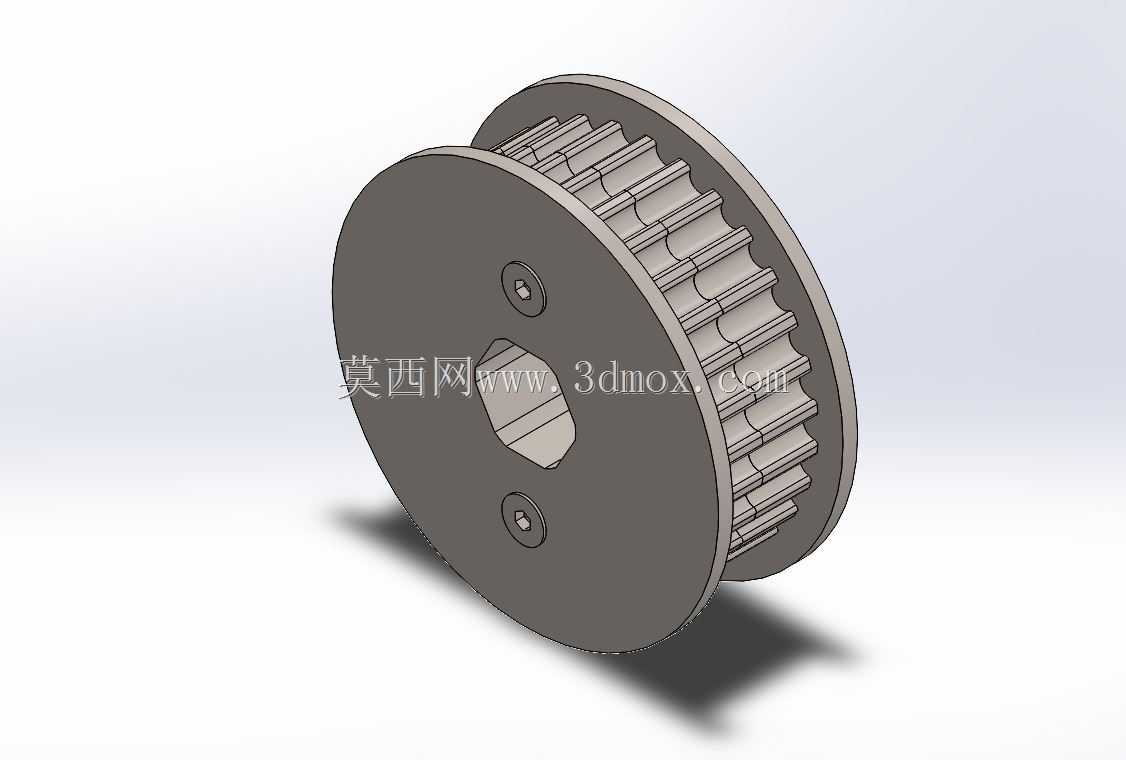

这款HTD齿形带轮主要面向小型分布式发电装置的动力传输场景，常见于家用微型风力发电、便携应急发电单元的传动链路中，作用是将动力端输入的旋转扭矩通过同步带平稳传递至发电机主轴，相比平带传动能避免打滑丢转问题，相比齿轮传动又具备缓冲吸振、安装容错率高的优势，很适合中小功率发电场景的传动需求。设计上采用分体式组合结构，将带轮拆分为前后两个盘体组合装配，前半盘预留3mm螺栓过孔，后半盘对应位置设置2.5mm螺纹孔，装配时无需翻转整组带轮与动力端部件，直接在前侧穿入螺栓即可完成两部分盘体的锁紧固定，省去了传统一体式带轮安装时需要反复对位、调整轴端间隙的繁琐步骤，也避免了翻转过程中磕碰齿形、刮伤配合面的风险。带轮的齿形严格匹配HTD同步带的圆弧齿廓，齿槽深度与齿顶圆弧经过参数校核，能保证带齿与轮齿啮合时接触应力均匀分布，减少长期运转下的带齿磨损，延长同步带使用寿命。中心轴孔采用异形非圆孔设计，与发电机主轴的对应切面配合，能传递更大扭矩，避免平键连接长期受交变载荷出现的键槽磨损、滚键问题，轴孔周边对称布置两个定位销孔，装配时可快速完成带轮与主轴的周向定位，保证动平衡精度，减少高速运转时的径向跳动。带轮的安装边界经过优化，轮缘外径与两侧盘体的突出距离控制在紧凑范围内，不会与周边的机架护板、张紧轮结构发生干涉，分体式结构也让后期维护更换同步带时无需完全拆卸主轴端的固定件，只需松开前侧连接螺栓即可留出足够的穿带间隙，大幅降低现场运维的操作难度。齿面与盘体的过渡位置做了小圆角处理，避免应力集中导致的轮齿根部断裂，两侧挡边的高度略高于带齿顶面，能防止同步带运转过程中出现跑偏、脱带问题，适配转速区间覆盖小型发电设备的常规工作转速范围，在持续交变载荷下能保持稳定的传动精度，不会因为长期运转出现齿形变形导致的传动比失准问题。
