带凸耳圆形安装座法兰盘三维设计

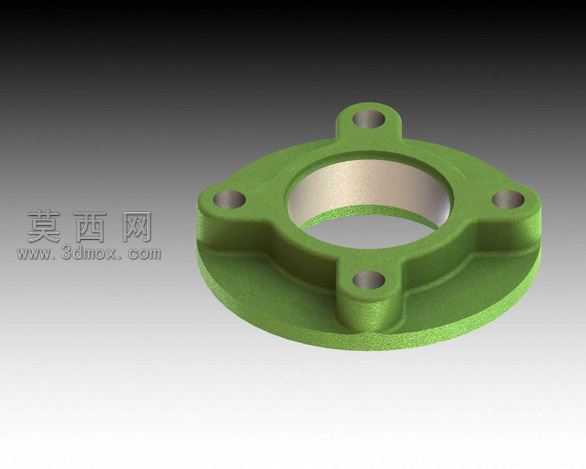

本作品为带凸耳结构的圆形法兰安装座，采用SolidWorks完成全参数化三维建模，建模过程遵循机械零件设计的通用规范，从基础草图绘制开始，先绘制法兰主体的内外圆轮廓，通过拉伸凸台命令生成法兰的基体结构，再针对四个均匀分布的安装凸耳进行单独草绘，每个凸耳位置与法兰中心呈90度均匀排布，保证安装时的受力均匀性。建模过程中对凸耳上的安装孔采用异型孔向导命令生成，确保孔的尺寸精度与安装适配性，同时对法兰内孔的台阶结构进行精准尺寸约束，还原实际零件的装配定位功能。材质渲染阶段，为法兰主体赋予了哑光绿色喷塑金属材质，模拟工业铸件表面的涂装效果，内孔部分赋予亮面金属材质，体现加工后的金属光泽质感，通过环境光源调整，突出零件的轮廓层次与结构细节，让渲染效果更贴近真实工业零件的视觉表现。结构设计上，该法兰采用底部宽边圆盘作为承载基底，上部凸起的环形凸台用于配合轴类零件的定位安装，四个向外延伸的凸耳既减少了整体材料用量，又为安装固定提供了充足的锁紧空间，凸耳与主体衔接处做了圆角过渡处理，避免应力集中问题，提升零件的结构强度。设计思路围绕传动系统的轴承座安装定位需求展开，兼顾零件的安装便捷性与结构可靠性，所有尺寸参数均参考常用机械安装标准设定，可直接用于装配验证、工程图导出以及后续的加工生产参考，模型的特征树保留完整的建模步骤，方便后续根据实际安装需求调整尺寸参数，适配不同规格的轴系安装场景。
