T型管路连接法兰结构三维设计

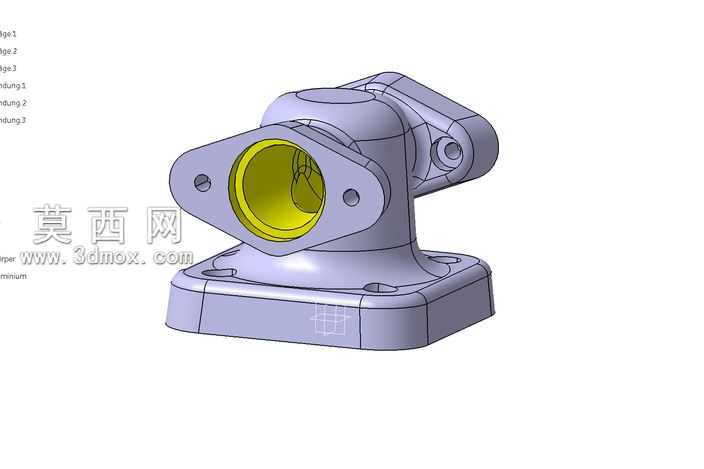

本作品为T型管路连接法兰的三维参数化设计模型，建模过程中严格遵循机械管路连接件的通用设计规范，先通过草图绘制完成各安装端面的轮廓基准，针对法兰主体的T型交汇腔体采用多步拉伸、布尔运算完成内部流道的构建，保证流道内壁过渡平滑无突兀棱角，可有效降低管路输送过程中的流体阻力。模型的安装法兰端面采用菱形带安装孔的结构设计，两个定位安装孔对称分布在法兰端面两侧，孔位公差按照通用管路安装标准预留合理装配间隙，底部的方形安装底座设置四个沉头固定孔，可实现法兰整体在设备基座上的稳固安装，避免管路运行过程中出现振动偏移。建模时对所有棱边都做了符合工艺要求的圆角过渡处理，既消除了应力集中隐患提升零件结构强度，也还原了实际机加工零件的工艺特征。材质渲染阶段，主体外壳采用哑光铸钢材质表现，还原金属零件的磨砂质感，内部流道部分赋予亮黄色金属漆材质，清晰区分内外结构，方便查看内部腔体的走向与结构形态。设计过程中充分考虑了零件的实际加工可行性，所有壁厚保持均匀一致，避免出现铸造过程中容易产生的缩孔、壁厚不均缺陷，各安装面的凸台结构设计既保证了连接密封面的平面度要求，也合理减少了零件整体重量，兼顾结构强度与轻量化需求。模型的各部分结构尺寸经过合理校验，交汇腔体的通径保持一致，可满足T型管路分流、合流的输送需求，侧面的辅助铰接孔结构可配套安装管路固定卡扣，进一步提升管路连接的稳定性，整体结构紧凑合理，可直接用于管路系统的装配验证、工程出图以及3D打印样件制作，为管路系统的前期设计校验提供精准的三维数字模型支撑。
