高效紧凑型换热设备三维结构设计

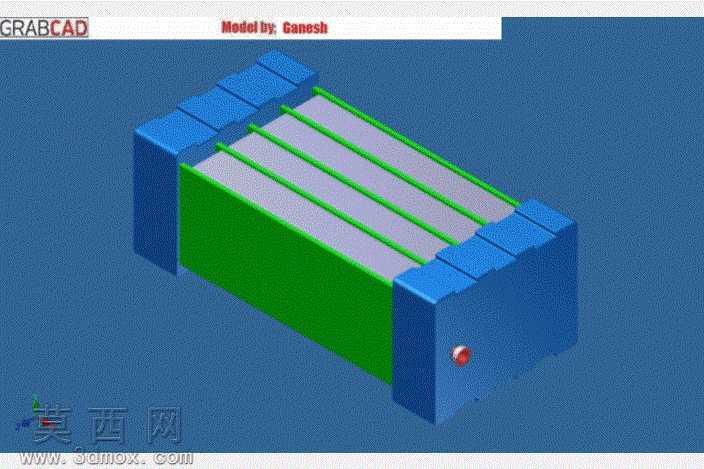

本作品为新型紧凑式换热设备的三维建模成果，建模过程依托专业三维设计软件完成，整体采用模块化的结构设计思路，将换热核心区、端部流体分配腔、外接管路接口进行了分区化的结构规划。在建模阶段，设计师首先对换热核心的流道排布进行了参数化搭建，多根平行排布的换热流道沿设备长度方向均匀布置，流道之间预留了充足的二次流体流通空间，通过等距阵列的方式保证每根流道的换热面积一致，避免出现局部换热效率不均的问题。端部的流体分配腔采用了阶梯式的腔体结构，建模时通过布尔运算完成腔体与外部壳体的融合，保证流体进入设备后可以均匀分配到每一根换热流道中，减少流体偏流带来的效率损失。材质渲染阶段，设备的外部承压壳体选用了哑光金属蓝的工程材质，还原金属壳体的磨砂质感与结构强度特征；换热核心区的分隔挡板采用了亮面绿色的防腐涂层材质，区分不同功能区域的同时，也体现了换热接触面的防腐处理工艺；端部的流体接口采用了与壳体一致的金属材质，侧面设置的红色指示部件采用了半透明的工程塑料材质，还原设备运行状态指示部件的真实视觉效果。整体结构设计摒弃了传统换热器冗余的外部支撑结构，将壳体与支撑结构进行一体化建模，大幅压缩了设备的整体体积，在保证总换热面积满足设计要求的前提下，缩小了设备的安装占用空间。设计过程中重点优化了流道的截面形状与排布间距，通过调整流道之间的间隙，让冷热流体在换热区内可以形成充分的错流接触，有效提升了单位体积内的换热效率，实现了小体积设备也能输出优秀换热性能的设计目标。模型的各个部件都保留了独立的建模参数，后续可根据实际使用的换热功率需求，调整流道数量、设备长度、腔体尺寸等参数，快速衍生出不同规格的同系列换热设备，适配不同工况下的换热使用需求。
