发电厂高压给水加热器剖视结构三维设计

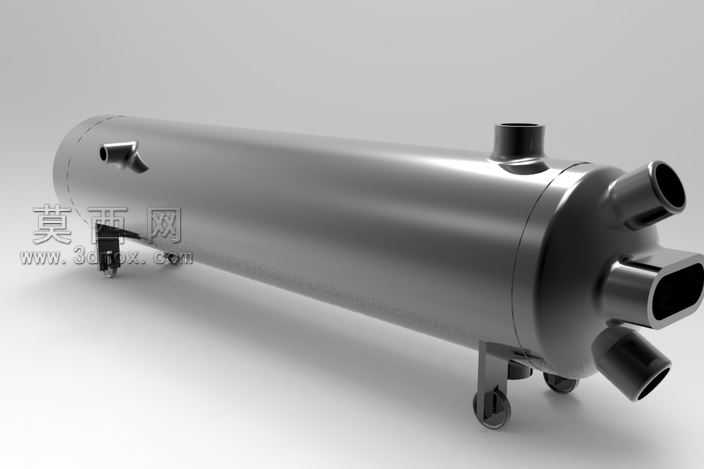

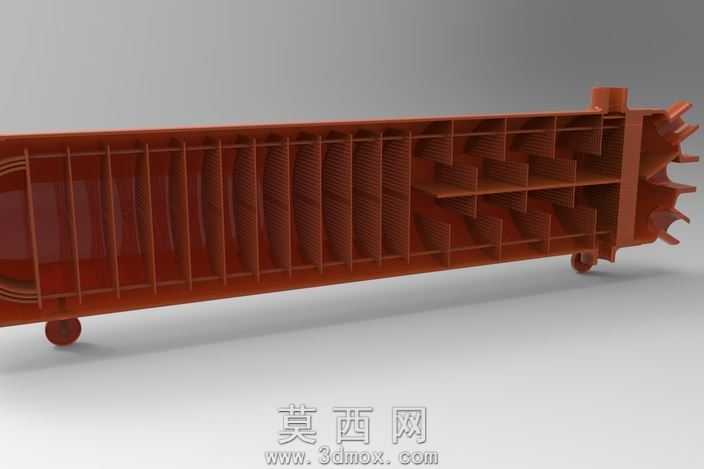

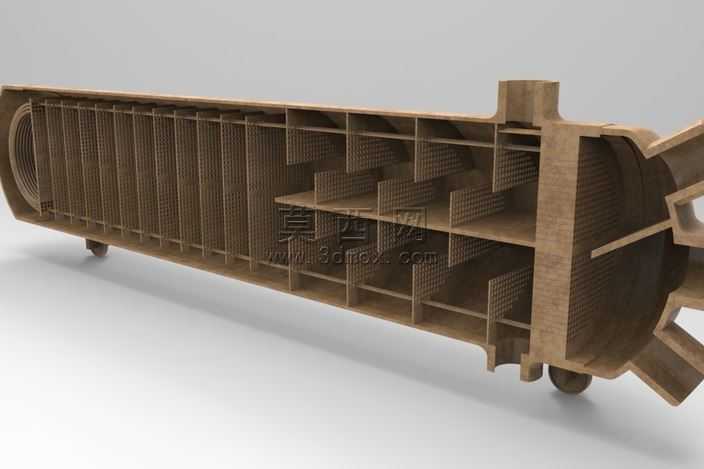

本模型为发电厂高压给水加热器的全剖视三维设计成果，建模阶段采用自顶向下的设计思路，先依据高压给水加热器的热力设计参数确定整体壳体的长度、筒径与端盖结构尺寸，再逐层拆分内部功能模块完成细节构建。建模过程中对壳体的承压壁厚、管板的开孔排布、内部折流板的间距与导流角度都做了参数化设定，可根据不同机组容量参数快速调整对应尺寸，适配不同装机规模的发电厂热力系统需求。模型完整还原了高压给水加热器的内部核心结构，包括给水进出口腔室、管束支撑隔板、蒸汽导流通道、疏水收集区段、防冲挡板等关键部件，所有部件的装配关系完全贴合实际工业产品的装配逻辑，管束与管板的连接、隔板与壳体的固定、端盖与筒体的法兰密封结构都做了精细化还原，没有省略影响结构认知的细小特征。材质渲染阶段，针对剖视展示需求做了差异化材质设定，壳体与内部金属结构件采用哑光金属材质模拟碳钢基材的质感，对剖切断面做了统一的材质处理以清晰展示内部流道走向，不同功能区域的部件通过细微的材质色差做区分，既保证整体视觉统一，又能让观看者快速识别管束区、蒸汽凝结区、疏水冷却区等不同功能区段。渲染输出时采用柔和的均匀布光，避免金属材质产生过强反光遮挡结构细节，视角选择能够同时展示壳体整体外形与全长度内部结构的斜向剖视角度，完整呈现给水在管侧流动、加热蒸汽在壳侧横向冲刷管束的换热路径，清晰展现高压给水加热器通过抽汽加热锅炉给水、提升机组循环热效率的核心工作原理对应的结构设计逻辑。模型的结构设计完全遵循高压加热器的工业设计规范，内部隔板的排布既考虑了换热过程的蒸汽流速控制，也兼顾了管束运行过程中的防振需求，防冲挡板的位置与角度对应蒸汽入口的冲刷方向，可有效避免高速蒸汽直接冲击管束造成管束损伤，疏水段的结构设计能够保证凝结水顺利导出，避免水位过高淹没换热管影响换热效率。
