铝制翅片式大气汽化器结构设计

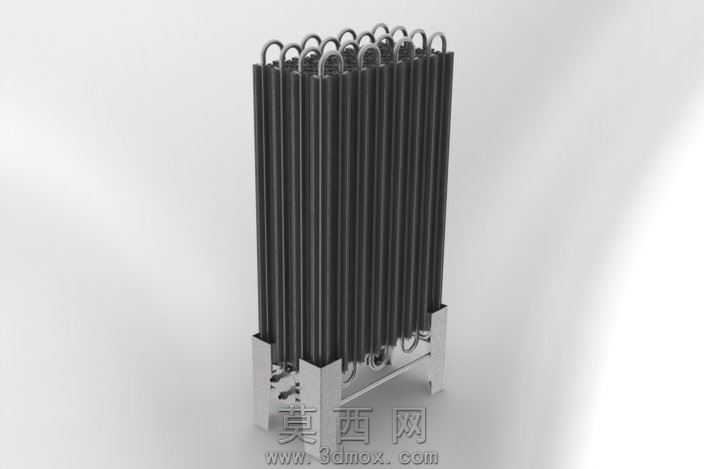

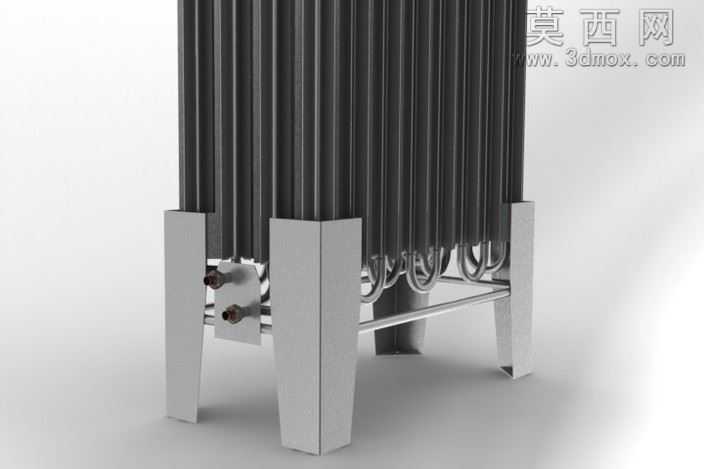

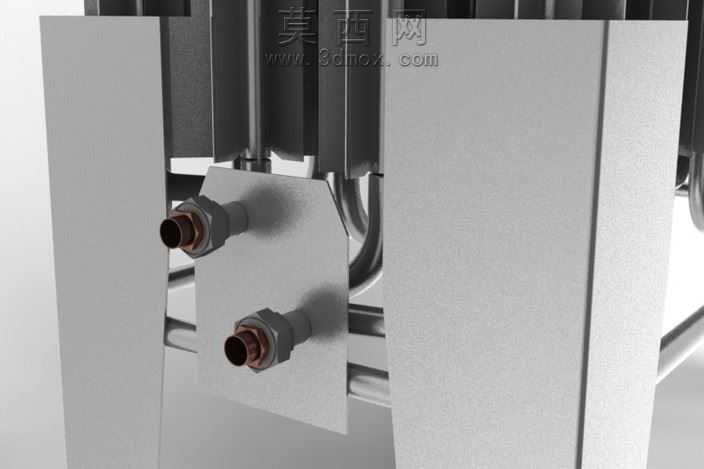

本作品为200立方米规格空温式大气汽化器三维模型，采用Solid Edge完成全参数化建模，建模过程严格遵循工业换热设备的设计规范，对核心换热结构、支撑结构、连接管路进行了1:1比例的精准还原。模型整体采用立式多排管阵列布局，核心换热单元为多根平行排布的铝合金翅片管，单根换热管顶部设计有圆弧弯管结构实现相邻管路的串联连通，弯管处做了平滑过渡处理，避免管路弯折处出现应力集中问题，同时保证介质在管路内流动的顺畅性，减少不必要的流阻损耗。材质设定上，换热主体管路与翅片统一采用6061铝合金材质参数，渲染时还原了铝合金哑光氧化后的深灰金属质感，表面设置细微的磨砂纹理，避免渲染效果出现过度反光的塑料感；底部支撑框架采用不锈钢材质参数，赋予金属亮面质感，与主体换热结构形成清晰的材质区分，提升模型整体的视觉层次感。结构设计层面，底部支撑框架采用方管焊接式结构，框架底部预留了安装固定孔位，可直接适配现场安装的地脚螺栓固定需求，支撑框架与上部换热管组采用焊接式连接结构，保证整体设备的结构强度，可承受满液状态下的整体载荷。建模过程中对每一片翅片与换热管的贴合面做了精准的布尔运算处理，还原了实际生产中胀管工艺带来的紧密贴合效果，保证换热结构的合理性；顶部弯管的排布采用等距错位设计，既保证了管路连接的正确性，也避免了相邻弯管之间出现干涉问题。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出换热管阵列的纵向线条感与翅片的层次结构，辅助光源从另一侧补光，消除底部支撑结构的暗部死黑，背景采用浅灰色渐变背景，突出设备主体的结构特征，整体渲染效果清晰展现了空温式汽化器的结构特点，可用于产品展示、结构教学、方案汇报等场景。
