八边形结构平衡支撑底座三维数模

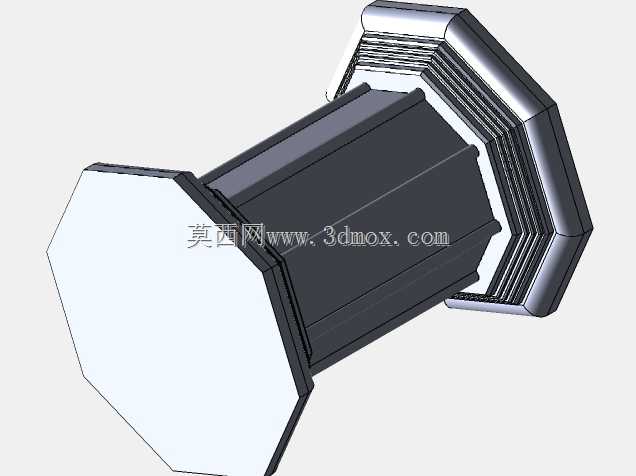

　　这款八边形结构的平衡支撑构件，在结构设计阶段就充分考虑了多场景的适配需求，既可以作为小型转动副的承载基座配套滚动轴承使用，也可单独作为室内陈设的装饰承重底座使用。从结构形态来看，构件采用两端正八边形法兰面、中间变径过渡段的整体构型，两端法兰面预留了平整的安装贴合面，能够保证与配套连接件装配时的平面度要求，避免安装后出现应力集中导致的连接松动问题。中间过渡段采用多段阶梯式棱面设计，每一段棱边都做了等半径的圆角过渡处理，既能够提升构件整体的抗扭刚度，也能避免尖锐棱边在装配、搬运过程中造成的磕碰损伤。

　　在实际工业配套场景中，这类平衡底座常配套小型滚动轴承使用，作为轻载转动机构的底部支撑，承担径向与小范围轴向的复合载荷，两端的八边形法兰面相比圆形法兰，在安装时无需额外做周向防转定位，依靠棱边与安装槽的贴合即可实现周向锁止，大幅降低现场装配的对位难度，尤其适合空间紧凑、无法布置额外防转销的安装场景。安装边界方面，构件两端法兰的外接圆直径大于中间过渡段的最大截面尺寸，装配时法兰面完全覆盖安装接触面，载荷能够通过法兰面均匀传递到安装基体上，不会出现局部压应力过大导致的基体变形问题。中间过渡段的壁厚经过等强度校核，在满足承重要求的前提下尽可能缩减了非受力区域的材料厚度，兼顾结构强度与轻量化需求。

　　作为室内装饰底座使用时，构件的多段棱面结构能够形成层次分明的光影效果，金属质感的表面处理适配现代简约、工业风等多种室内陈设风格，平整的上端面可以直接放置陈设摆件，下端面与放置平面完全贴合，依靠自身重量即可保持稳定，无需额外的固定连接件，挪动与调整位置都十分便捷。设计过程中针对两类使用场景做了结构兼容，工业配套使用时可在法兰面加工对应的安装孔位，适配不同规格的连接螺栓；装饰使用时无需做二次加工，表面做哑光或亮面处理后即可直接使用。

　　从建模逻辑来看，整个构件采用全参数化草图驱动，正八边形的边长、法兰厚度、过渡段的阶梯数量与每段的锥度都设置了可调整的参数变量，设计人员可以根据实际的载荷需求、安装空间尺寸快速调整参数生成适配的规格，无需重新绘制整体结构。所有相邻面之间都做了连续的曲率过渡，不存在几何尖角与碎面，不管是后续做数控加工编程，还是3D打印快速成型，都能够直接导出实体模型使用，不需要额外做几何修复。构件的重心完全落在两端法兰中心的连线上，竖直放置时不存在偏心距，即使承受偏载，也能依靠八边形法兰的多支撑边保持平衡，不会出现侧翻问题。在承载能力校核阶段，针对常见的轻载转动场景，模拟了额定载荷下的应力分布，最大应力出现在过渡段与法兰的连接位置，数值远低于常用工程材料的许用应力值，长期使用不会出现塑性变形。针对装饰使用场景，校核了摆件放置时的局部压应力，上端法兰面的接触应力分布均匀，不会因为局部压强过大导致表面出现压痕。
