多工位真空吸盘式柔性抓取执行机构

　　这套末端执行结构的开发初衷，是解决3C电子装配线、软包装分拣工位里，传统单吸盘抓手接触面积不足、工件易脱落、异形曲面贴合度差的痛点。整套结构采用中心汇流盘加四支辐射式支臂的布局，没有采用常见的刚性法兰直连吸盘方案，而是在每一条支臂末端都预留了缓冲行程段，当抓手下行接触工件表面时，支臂末端的滑柱可以先压缩内置弹簧，让吸盘盘面自适应贴合工件表面，哪怕工件摆放存在±3mm的高度差、或者表面带有2°以内的倾斜，也不需要额外增加机器人的姿态补偿路径，就能保证吸盘唇边完全压合，不会出现局部漏气导致真空度建立失败的问题。

　　从现场工位适配的角度看，这类四足分布的吸盘组，最适合抓取表面平整但跨度较大的工件，比如液晶面板边框、注塑成型的家电外壳、瓦楞纸箱包装的成品盒，四个吸盘的吸附点分别落在工件的四个承重角区，单点受力被均匀分散，不会像单吸盘那样在工件中部产生集中负压导致薄壳件凹陷变形。支臂本身做了镂空减重槽，在保证臂体抗弯截面模量的前提下，把整体运动部件的重量压到很低，搭配小负载六轴机器人或者水平多关节机械手使用时，不会超出机器人末端的负载上限，高速启停的过程中臂体也不会出现明显的颤振。

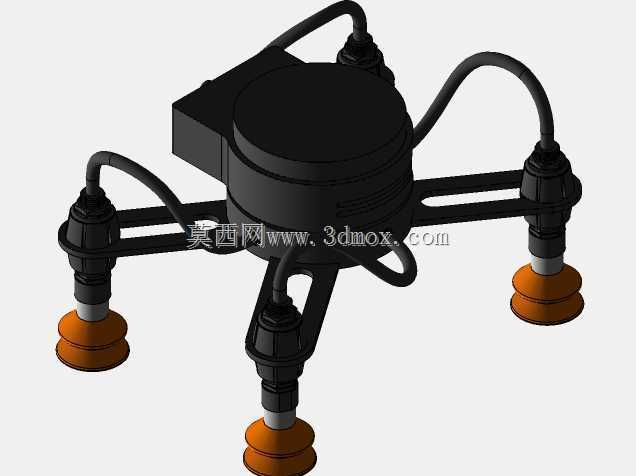

　　气路走线的设计没有采用外露拖链的形式，每一条支臂的真空软管都沿着臂体轮廓布设，从中心汇流腔的侧部接头引出，顺着支臂上的走线卡槽延伸到末端吸盘座，管路弯曲半径全部控制在软管允许的最小弯曲半径以上，长期反复弯折也不会出现管路折瘪、气阻变大的问题。中心位置的黑色圆柱腔体就是真空汇流块，腔体一侧预留了标准快插接口，可以直接对接车间集中真空供给管路或者自带的真空发生器，腔体内部做了分区流道，四个吸盘的气路既可以同步通断实现整组抓取，也可以通过外接电磁阀单独切断某一个支臂的气路，遇到尺寸更小的工件时，只启用对角两个吸盘就能完成吸附，不需要更换整套抓手。

　　末端的吸盘选用了橙色的波纹型真空吸盘，唇边的波纹结构有两层褶皱，接触工件时首先是唇边软质部分贴合，继续下压时波纹段收缩，既可以缓冲下压冲击力，也能在工件表面有轻微凹凸纹理时，通过褶皱的形变填补缝隙，这类吸盘对硬纸板、塑料薄膜、磨砂注塑面都有不错的适配性，不会像平口吸盘那样在粗糙表面上无法建立密封。吸盘和支臂末端的连接采用标准螺纹接口，现场维护时不需要拆解整个臂体，直接旋下旧吸盘就能更换不同直径、不同材质的吸盘，比如搬运耐高温工件可以换成硅胶材质吸盘，搬运油性工件可以换成丁腈橡胶吸盘，整套支架的适配性很强。

　　安装边界方面，中心汇流盘的顶部预留了标准法兰安装孔位，可以直接对接工业机器人末端的ISO法兰接口，四支支臂展开之后的外接圆直径可以根据工位需求做调整，支臂上开了长条形调节槽，松开固定螺丝就可以滑动支臂，改变四个吸盘之间的跨距，小到抓取手机包装盒，大到抓取19寸显示屏外框，都可以通过调整支臂伸出长度来匹配吸附点位置。整体结构没有复杂的传动零件，所有运动部件只有末端的缓冲滑柱，日常维护只需要定期检查吸盘唇边磨损情况、清理气路滤网里的灰尘，故障率远低于带气动夹爪的机械式抓手，在高速分拣工位里连续运行的节拍可以做到每分钟三十次以上，不会出现机械夹爪夹伤工件表面、或者夹持力过大导致薄壁件变形的问题。在物流分拣线的软袋抓取工位，这套结构也能适配快递软包的不规则表面，四个吸盘多点吸附之后，软袋不会因为单点拉扯出现包装袋破损、内件掉落的情况，相比传统抓手的场景适配范围要宽很多。
