同轴双联齿轮传动组件结构设计

项目分类:通用机械零部件 发布时间:2024-05-06 ID:749213
  • 同轴双联齿轮传动组件结构设计

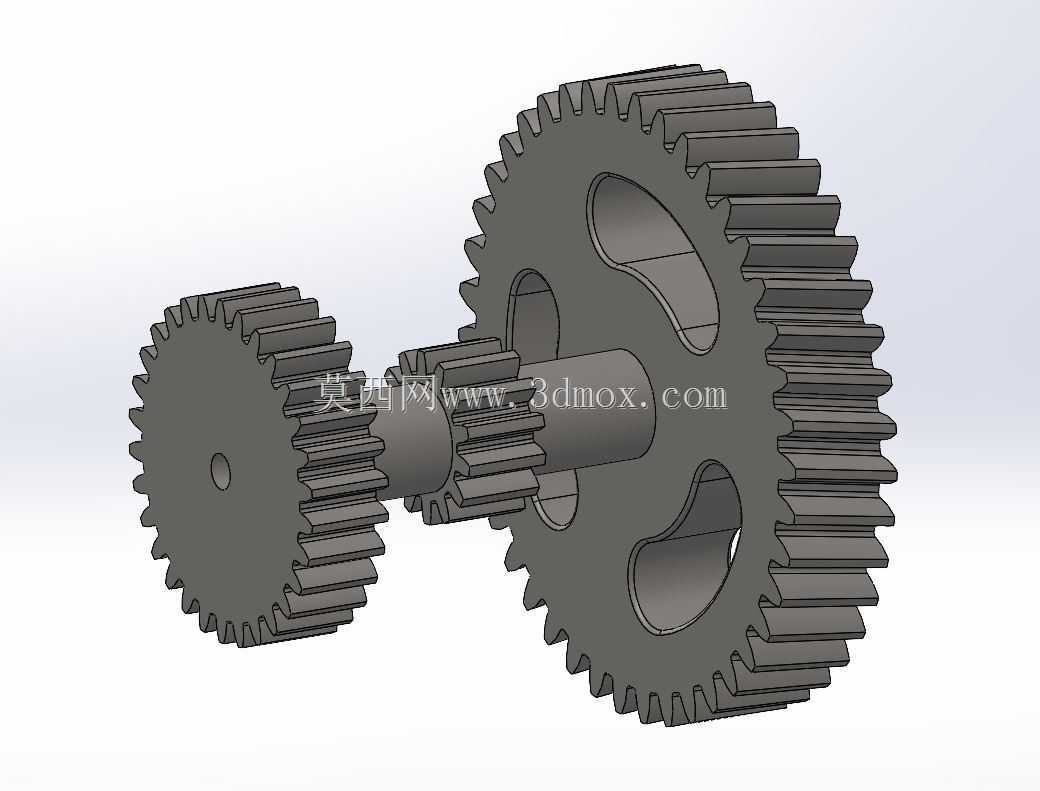

  这套同轴双联齿轮传动组件,核心应用在中小功率的定比传动工况中,常见于小型输送设备的动力输入端、轻工包装机械的进给传动链、台式加工设备的主轴变速段,用来在固定中心距下实现两级转速匹配,不需要额外增加传动轴来排布齿轮,能大幅压缩传动箱的轴向安装空间。从结构上看,组件包含两个不同齿数的直齿圆柱齿轮,其中大齿轮采用辐板式结构,三个均匀分布的减重孔在保证轮体结构强度的前提下,有效降低了转动惯量,启停阶段的冲击载荷会明显减小,适合频繁正反转的传动场景;小齿轮与中间轴段采用一体化结构,齿轮与轴的同轴度精度更容易保证,装配时不需要额外做齿轮与轴的键连接找正,能减少装配累积误差。两个齿轮的轮齿均采用标准渐开线直齿廓,啮合过程中没有轴向分力,

  支撑轴的轴承选型不需要考虑额外轴向载荷,用普通深沟球轴承即可满足支撑要求,能降低整套传动结构的配套成本。设计过程中,首先确定的是两啮合齿轮的中心距边界,因为这套组件是替换原有单级齿轮传动的升级结构,原有传动箱的内腔安装空间没有改动余量,所以大齿轮的齿顶圆直径严格控制在原有腔体内壁的回转间隙范围内,齿顶与箱壁的单侧预留间隙不小于2.5mm,避免运转过程中齿轮受热膨胀或者加工误差导致的剐蹭。小齿轮的齿宽比大齿轮宽出2mm,是考虑到装配时的轴向窜动余量,即使轴系有少量轴向位移,也能保证轮齿的有效啮合宽度不打折扣,避免出现局部齿面过载磨损的问题。中间的传动轴段做了阶梯结构,两个齿轮的定位轴肩高度严格按照轴承内圈的定位要求设计,

  轴肩高度不超过轴承内圈的倒角高度,方便后续轴承拆卸维护,同时轴段上预留的卡环槽位置,是用来对齿轮做轴向固定,防止运转过程中齿轮受载发生轴向窜动。大齿轮的轮毂长度与轴段的配合长度做了匹配,配合面采用H7/k6的过渡配合,既可以保证传动过程中的对中精度,也不会因为配合过紧导致装配难度过大。轮齿的参数设计上,大小齿轮的模数保持一致,保证啮合时的齿距匹配,齿数比根据实际需要的传动比确定,小齿轮的齿根圆角做了加大处理,因为小齿轮的啮合循环次数比大齿轮多,加大齿根圆角能降低齿根的应力集中系数,提升轮齿的弯曲疲劳强度,延长组件的使用寿命。减重孔的位置设计在辐板的受力最小区域,三个孔呈120度均匀分布,不会因为开孔导致轮体的动平衡失效,

  高速运转时的振动量能控制在允许范围内。实际使用过程中,这套组件的传动效率能达到98%以上,因为直齿轮的啮合损耗很小,不需要复杂的润滑系统,采用脂润滑即可满足长期运转要求,维护成本很低。安装时需要注意,两啮合齿轮的齿侧间隙要控制在0.1-0.2mm之间,间隙过小会导致运转卡滞、齿面磨损加剧,间隙过大则会出现反向传动空程,影响传动精度。轴系的支撑跨距也经过核算,保证轴的挠度在允许范围内,避免轮齿出现偏载,导致局部齿面过早点蚀失效。这套结构没有采用额外的分体式连接键,齿轮与轴的一体化结构减少了连接环节的失效点,在冲击载荷不大的工况下,可靠性比分体式齿轮轴结构更高,同时加工难度也没有明显提升,普通滚齿设备即可完成轮齿加工,不需要专用的加工工装,适合小批量的设备配套使用。
