可3D打印替换式日用皮带扣结构设计

　　日常使用场景中，塑料材质皮带扣受弯折应力、长期疲劳载荷影响，易出现插销断裂、卡扣形变失效的问题，而原厂替换配件往往存在采购周期长、适配型号少、成本偏高的痛点，这款可3D打印制作的皮带扣，正是针对这类日用穿戴配件的快速替换需求开发，无需开模即可通过桌面级FDM设备完成小批量制作，适配常规宽度的日常穿戴皮带，解决突发配件损坏后的应急替换与长期使用需求。

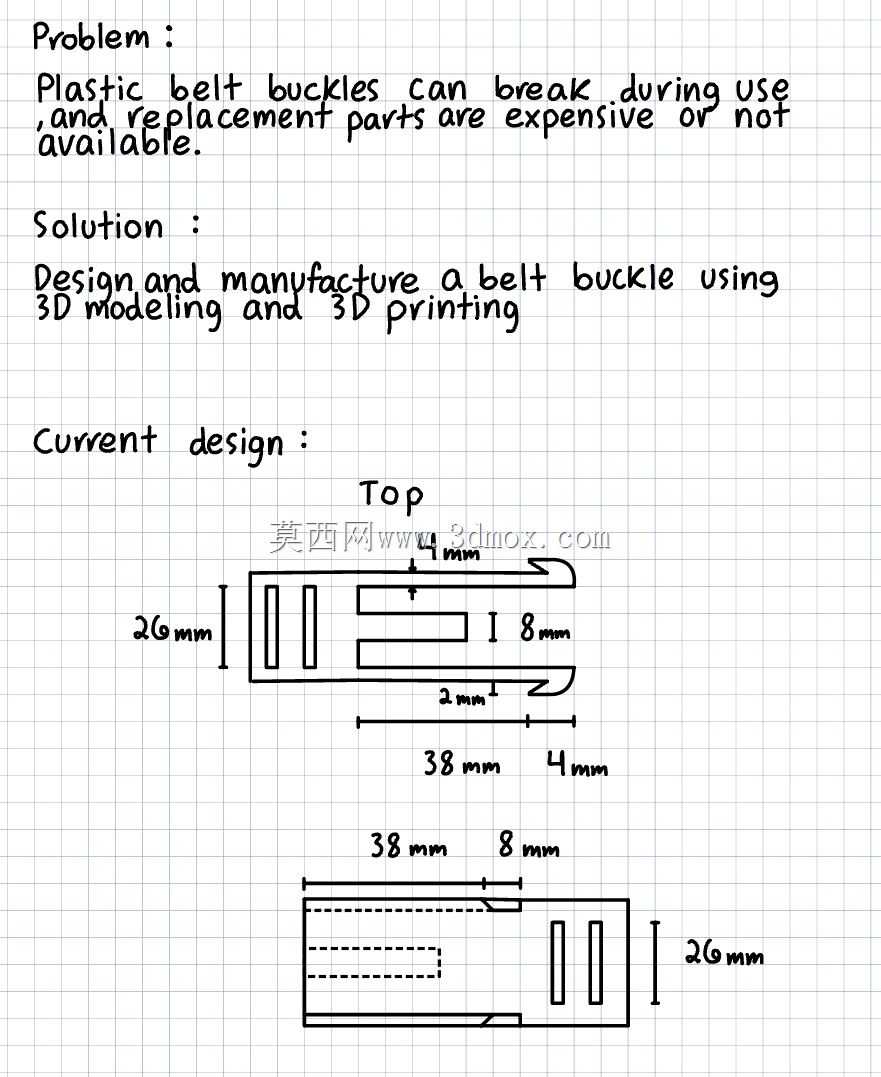

　　从结构设计逻辑来看，这款皮带扣采用对称式矩形主体构型，整体外轮廓宽度控制在26mm，主体总长度38mm，端部预留4mm的穿带让位空间，完全匹配市面主流25mm宽度皮带的安装边界，无需对原有皮带带身做裁切、打孔等二次修改即可直接装配使用。扣身中部设置双限位卡槽结构，卡槽宽度8mm，槽边预留2mm的壁厚加强筋，既保证皮带穿入后的定位稳定性，避免使用过程中出现带身滑脱、移位的问题，又能在3D打印过程中减少悬空结构，降低支撑材料的使用量，提升打印成品的表面质量与结构强度。

　　设计阶段充分考虑了3D打印工艺的成型特性，所有转角位置均做了R1.5的圆角过渡，避免直角位置出现应力集中，同时减少打印过程中的层间应力开裂风险。针对HIPS等常用FDM打印材料的特性，结构壁厚统一设置为2mm，既保证日常穿戴使用的结构强度，承受皮带张紧时的拉力载荷，又不会因壁厚过大导致打印件翘曲变形、打印时间过长。扣身正面与背面均做了0.3mm的平面度公差预留，适配常规FDM打印机的成型精度，打印完成后仅需简单去除支撑毛刺即可直接投入使用，无需后续打磨、攻丝等二次机加工工序。

　　实际使用场景中，这款皮带扣可覆盖日常通勤、户外作业等多场景的皮带替换需求，相比传统金属皮带扣重量降低60%以上，不会出现金属扣长期接触皮肤导致的过敏、锈渍污染衣物等问题；相比原厂塑料配件，用户可根据自身使用需求选择不同性能的打印材料，比如使用PETG材料可提升耐弯折疲劳性能，使用碳纤维增强耗材可进一步提升结构强度与耐磨性能，适配不同载荷等级的使用需求。

　　安装逻辑上，这款皮带扣采用无额外紧固件的穿带式固定结构，皮带穿入端部的让位槽后，通过中部的卡槽与带身的打孔位配合实现锁止，锁止位置预留1mm的间隙余量，适配不同厚度的皮带带身，拆装过程无需借助额外工具，徒手即可完成替换操作，即使是没有机械装配经验的普通用户也能快速完成更换。结构设计过程中针对皮带张紧时的受力路径做了拓扑优化，将主要受力方向的材料排布与3D打印的层叠方向做垂直设置，最大化利用FDM打印件层间结合的强度特性，避免长期受力状态下出现层间断裂的问题，经过实际拉力测试，采用常规HIPS材料打印的成品可承受超过80kg的静态拉力，完全满足日常穿戴的载荷要求。

　　针对打印工艺的适配性，设计时将所有需要配合的面均设置了0.2mm的打印公差补偿，避免因打印过程中的材料膨胀导致卡槽过紧、穿带不畅的问题，同时所有悬空结构的倾斜角度均大于45度，打印时仅需在卡槽内部添加少量易剥离支撑，不会在扣身外观面留下明显的支撑痕迹，保证成品的外观完整性。
