适用于3D打印的星型手动锁紧螺母结构

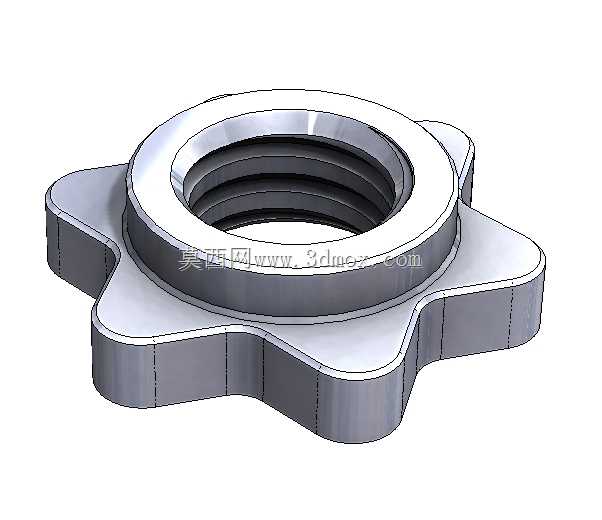

　　这款星型手动锁紧螺母，核心定位是适配轻量化手动调节场景的紧固件，尤其适合采用3D打印工艺快速制作小批量定制件的场景，在桌面级DIY设备、小型实验工装、创客类手动调节机构中有着很高的适配性。从结构设计逻辑来看，螺母主体分为同轴的两个功能段：中心是带标准内螺纹的环形基体，承担螺纹啮合的核心连接功能，螺纹段的壁厚经过针对性核算，既保证3D打印成型时不会出现薄壁翘曲、螺纹缺牙的问题，也能在手动拧紧的力矩范围内提供足够的螺纹啮合强度，避免螺纹滑牙失效。外围延伸出的六瓣星型凸缘，是专门为手动施力设计的握持结构，每瓣凸缘的外轮廓都做了大圆角过渡，没有尖锐棱角，手动旋转时不会硌伤手掌，凸缘的径向尺寸经过反复调整，

　　既保证成年人手指捏持旋转时有足够的力臂，不需要额外工具就能施加足够的锁紧力矩，也不会因为外径过大占用过多安装空间，相邻凸缘之间的内凹弧面刚好贴合指腹轮廓，旋转施力时的防滑表现优于常规的六角薄螺母。在实际应用场景中，这类螺母常被用在需要频繁手动松紧调节的位置，比如小型光学实验架的高度锁紧、3D打印机外围辅助工装的位置固定、桌面级小型夹具的行程锁定、DIY摄影器材的角度调节机构等，不需要借助扳手等工具，徒手就能完成锁紧和松开操作，调节效率远高于需要工具操作的标准紧固件。从安装边界来看，这款螺母的轴向厚度控制得比较紧凑，安装时不会在螺纹轴向上占用过多堆叠空间，适合安装空间局促的轻量化机构；星型凸缘的最大外径是安装时需要预留的最小径向空间，

　　安装位周边不能有高出螺母安装面的凸台遮挡凸缘，否则会卡住手指无法完成旋转操作。设计时专门针对3D打印工艺做了适配优化：整体结构没有悬空角度超过45度的无支撑面，采用FDM工艺打印时不需要额外添加支撑结构，打印完成后不需要做复杂的后处理，去除底面打印 raft 就能直接使用；螺纹部分的尺寸预留了0.2mm的打印间隙，适配PLA、PETG等常用3D打印材料的收缩率，打印完成后可以顺畅地和对应规格的外螺纹啮合，不会出现卡滞或者间隙过大松动的问题。和常规的金属滚花高头螺母相比，这款3D打印适配的星型螺母可以根据实际使用需求快速调整尺寸规格，比如针对不同粗细的螺杆调整内螺纹规格，针对施力需求调整星型凸缘的外径大小，

　　针对安装空间限制调整螺母的整体厚度，不需要开模就能快速制作出适配特定场景的定制件，小批量制作的成本和周期都远低于机加工金属件。在功能特性上，螺母的锁紧端面做了0.1mm的微凸平面处理，锁紧时端面和被连接件表面可以均匀贴合，不会因为端面倾斜导致锁紧力分布不均，在承受一定振动的场景下也能保持稳定的锁紧力，不容易出现松脱；星型凸缘的每个瓣体厚度和中心螺纹基体的厚度保持一致，打印时整个零件的截面厚度均匀，不会因为局部壁厚差异导致打印冷却不均出现翘曲变形，成型合格率更高。对于需要快速搭建验证机构的结构设计从业者来说，这类标准功能结构的三维模型可以直接调用，只需要根据实际安装需求调整几个核心尺寸参数就能快速生成适配的零件，不需要从零开始绘制螺纹和旋钮轮廓，能大幅缩短原型验证阶段的建模时间，打印完成后直接装配就能验证调节机构的操作手感和锁紧可靠性，在创客项目、教学实验装置、小型非标设备的原型制作环节都有很高的实用价值。
