叠层式注塑成型模具结构三维设计

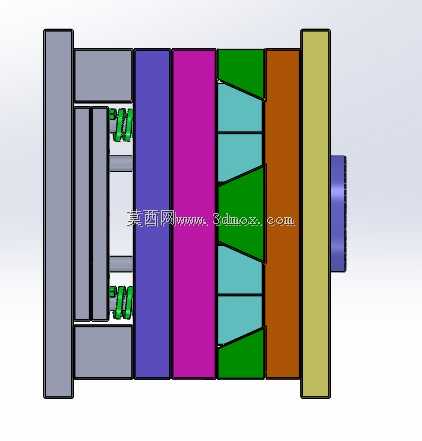

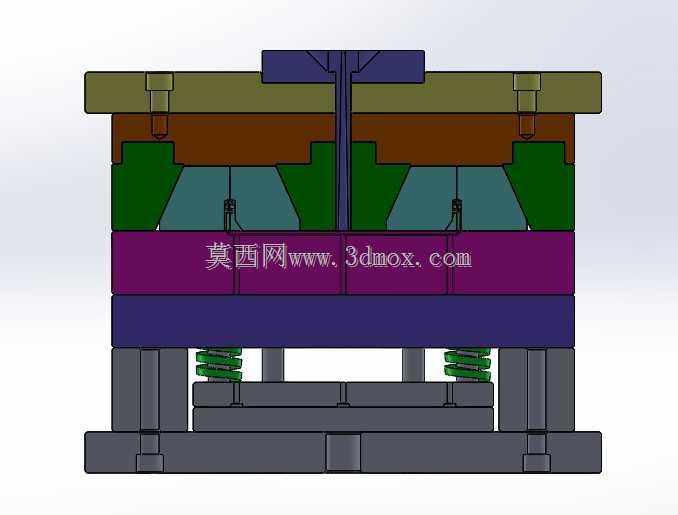

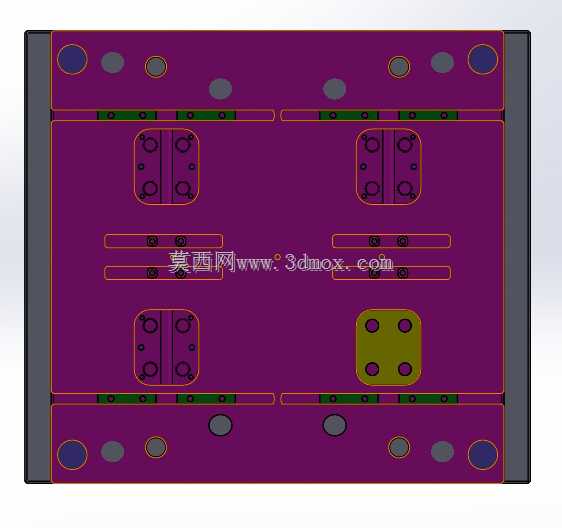

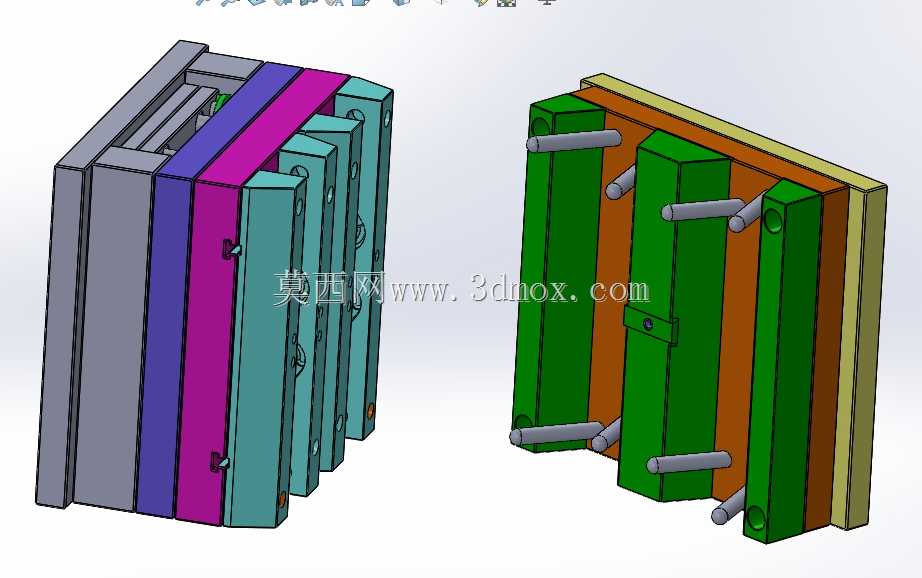

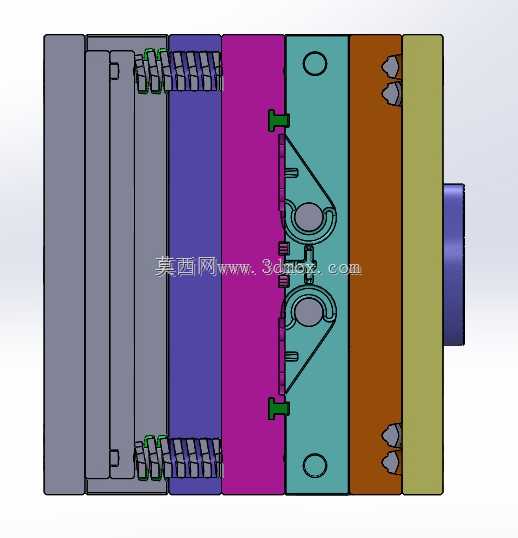

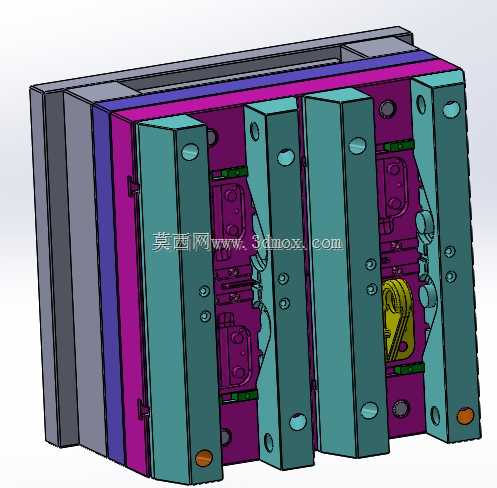

　　这套叠层式注塑模具结构，主要面向薄壁塑料件的批量注塑生产场景，常见于日用塑料配件、小型包装塑件的量产加工环节，相比常规单层注塑模，能在同等注塑机锁模力条件下，将单模次成型产能提升近一倍，同时不会额外占用过多车间设备占地空间。从结构拆分来看，整套模架采用对称式叠层布局，动定模侧分别设置多组型腔安装板，不同颜色标识的板件对应不同功能分区：灰色板件为设备侧安装基准板，直接与注塑机的动定模固定板连接，承担整套模具的安装定位与合模受力承载；紫色、蓝绿色板件为中间层型腔固定板，每层板件都加工有独立的型腔安装位与冷却水道走线槽，可根据生产需求更换不同型腔镶件，适配不同外形的塑件生产；绿色部件为模具的导向与顶出联动组件，

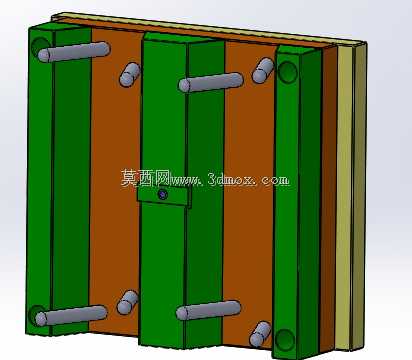

　　沿模架周向均匀分布的导柱结构，在合模过程中为各层模板提供精准导向，避免多层模板合模时出现错位偏移，保证型腔合模精度控制在0.02mm以内，防止成型过程中出现飞边、缺料等成型缺陷。设计过程中，首先需要匹配对应注塑机的拉杆间距、最大开模行程与锁模力参数，确定叠层的层数与单层面板的外形尺寸，整套模具的安装边界需完全落在注塑机的模板安装范围内，导柱的伸出长度要匹配最大开模距离，保证开模后各层型腔之间留有足够的取件空间，方便机械手或人工取出成型塑件。冷却系统采用分层独立走线设计，每层模板的冷却水道都设置独立的进水与出水接头，可根据不同层型腔的成型需求单独调节冷却水流量，保证各层型腔的温度均匀性，

　　避免不同层塑件出现冷却速率不一致导致的收缩变形差异。顶出机构采用联动式设计，开模过程中通过拉杆带动各层顶出板同步动作，保证每层型腔的塑件能同时被顶出，不会出现个别层塑件滞留在型腔内的情况，减少生产过程中的取件故障。导向部件的配合间隙经过反复校核，导柱与导套采用H7/f6的间隙配合，既保证合模过程中的滑动顺畅，不会出现卡滞现象，又能控制配合间隙不会过大导致合模错位，同时在导柱端部设置导入倒角，合模时即使存在微小的位置偏差也能顺利导入。模架各层板件之间设置了定位销结构，在模板加工与装配过程中，通过定位销保证各板件的位置精度，减少装配累积误差，型腔镶件采用嵌入式安装结构，通过螺钉固定在模板上，当需要更换生产不同塑件时，

　　只需拆卸更换对应镶件即可，无需更换整套模架，大幅降低多品类小批量生产的模具投入成本。整套结构的受力经过仿真校核，合模时的锁模力通过各层支撑柱均匀传递，避免局部受力过大导致模板变形，支撑柱的排布避开冷却水道与顶出孔位，在不影响其他功能结构的前提下最大化提升模板的刚性，减少长期生产过程中的模板形变，延长模具的使用寿命。开模行程的分配经过精确计算，动模侧与中间层、中间层与定模侧的开模距离按照塑件的高度与顶出行程设置，保证开模后各分型面的开模距离都能满足取件要求，同时不会因为开模行程过大导致导柱脱出导套，影响合模导向精度。
