旧款新秀丽软壳行李箱替换滚轮结构

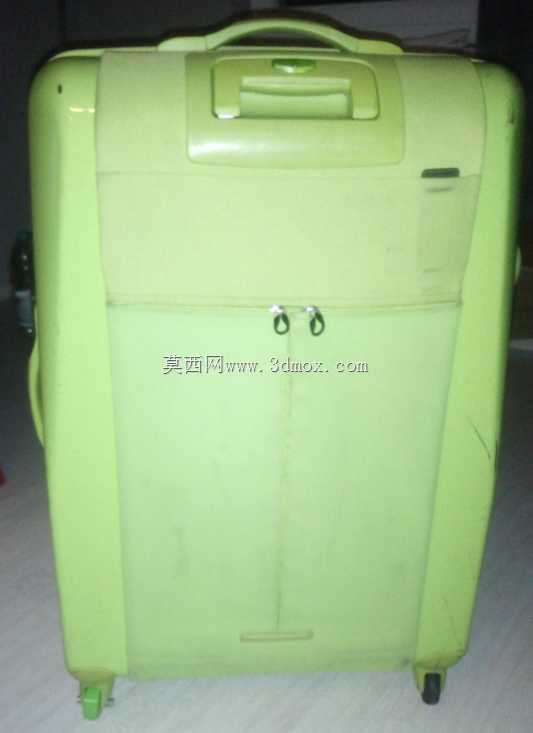

　　日常出行使用的软壳拉杆行李箱，在长期高频拖拽、经过颠簸路面、台阶磕碰或是机场托运粗暴搬运后，底部的行走滚轮往往是最先出现磨损、卡滞甚至脱落损坏的部件，很多箱体本身面料、拉杆、锁具结构都完好，仅因为滚轮损坏就无法继续使用，造成不必要的物品浪费，这类替换滚轮的三维结构设计，正是针对这类箱包维修替换场景开发，适配旧款Samsonite软壳手提箱的原装安装位，无需对箱体进行额外打孔、切割改造，就能直接替换损坏的原装滚轮，恢复箱体的正常行走功能。

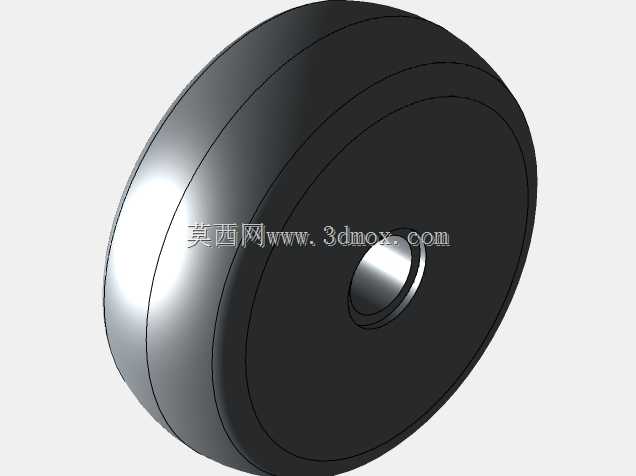

　　从实际使用场景来看，这类软壳行李箱的滚轮需要承受整箱装载后的满载重量，通常日常出行装载衣物、随身物品后整箱重量可达到15-20kg，滚轮在拖拽过程中不仅要承受垂直方向的静载荷，还要应对转向时的横向切力、经过地砖缝隙、减速带、坑洼路面时的瞬时冲击载荷，因此在结构设计上，滚轮主体采用圆弧过渡的鼓形外形，而非完全的圆柱形态，这种外形设计能够在转向时让滚轮与地面的接触点自然顺滑偏移，减少转向时的卡滞感，同时在经过小幅度路面起伏时，鼓形曲面能够更好地贴合地面，降低拖拽时的颠簸震动，避免硬接触带来的滚轮崩边、支架变形问题。

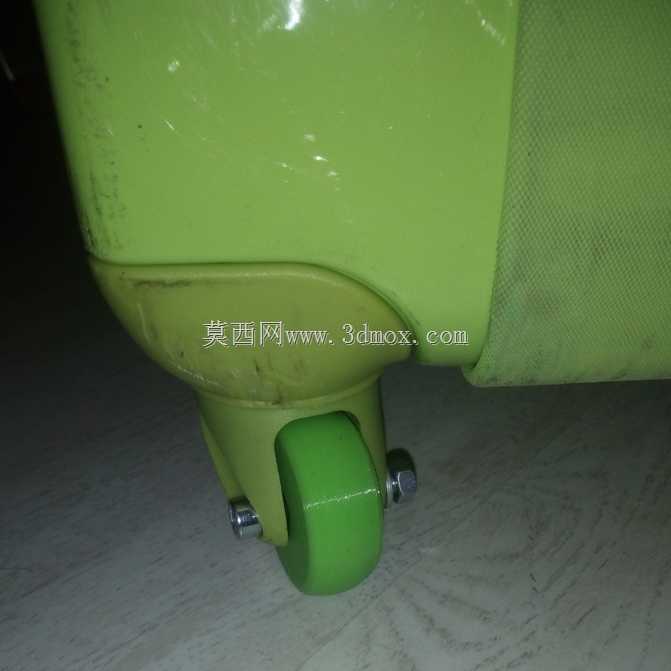

　　安装边界的匹配是这类替换配件设计的核心要点，不同于通用脚轮的安装尺寸，这款滚轮完全匹配旧款软壳新秀丽箱体底部的轮窝结构，轮架的上半部分曲面完全贴合箱体底部的注塑轮罩弧度，安装后不会出现突出、间隙过大的问题，两侧的销轴安装孔同轴度公差控制在0.05mm以内，适配原装的金属销轴固定方式，安装时只需要敲出原有损坏滚轮的固定销轴，将新滚轮对准轮架的安装槽，穿入销轴后做端部防脱铆压即可完成更换，整个替换过程不需要复杂的专用工具，普通用户借助简单的冲子、锤子就能完成操作。滚轮的轮体宽度、直径完全匹配原装轮的尺寸，轮体直径控制在30mm左右，宽度18mm，既保证了足够的接地面积降低滚动阻力，又不会因为尺寸过大突出箱体原有轮廓，避免托运过程中突出的滚轮被磕碰损坏，同时轮体突出轮架下端的尺寸和原装件保持一致，安装后箱体的离地高度和原装状态完全相同，不会出现箱体倾斜、拖拽时蹭底的问题。

　　功能特性上，轮体采用耐磨的硬质工程塑料材质，表面做光滑抛光处理，滚动时和瓷砖、柏油路面、环氧地坪、地毯等常见出行场景的地面接触时摩擦阻力小，拖拽省力，同时材质本身具备一定的韧性，在受到硬物冲击时不会像脆性塑料一样直接开裂，轮架部分和箱体接触的位置做了加厚处理，对应销轴穿过的位置做了衬套加强结构，避免长期使用后销轴孔磨损变大出现滚轮晃动、异响的问题。轮架和箱体贴合的曲面部分做了细微的防滑纹理设计，安装后和箱体的塑料轮窝紧密贴合，不会出现使用过程中轮架移位、转动的问题，滚轮和轮架之间的转动间隙控制在0.1mm以内，既保证滚轮能够自由转动无卡滞，又不会因为间隙过大出现左右晃动、走偏的情况。

　　从设计思路层面，这类替换配件不需要做多余的外观装饰，核心是保证安装尺寸的1:1匹配和结构强度满足使用要求，建模过程中首先对原装损坏滚轮的安装点位、轮窝曲面进行逆向测绘，先确定两侧销轴孔的中心距、安装基准面，再通过曲面拟合还原轮架和箱体贴合的弧面，保证安装后的贴合度，轮体的转动中心和原装件完全重合，避免安装后出现滚轮偏磨的问题。考虑到长期使用的磨损问题，轮体和销轴接触的位置做了加宽的接触面，降低单位面积的压强，减少长期转动带来的磨损量，延长滚轮的使用寿命，轮架的转角位置全部做圆角过渡，没有尖锐的棱角，避免使用过程中刮蹭衣物、或是磕碰时划伤用户。实际测试中，这款替换滚轮在满载20kg的状态下，连续拖拽行走5公里后，轮体表面无明显磨损痕迹，转动无卡滞异响，轮架无变形，销轴无松动，完全能够满足日常出行的使用需求，解决了旧款行李箱配件停产、无法找到原装替换件的痛点，让状态完好的箱体能够继续投入使用，减少不必要的物品丢弃浪费。
