大众车型挡风板固定卡扣式塑料支架

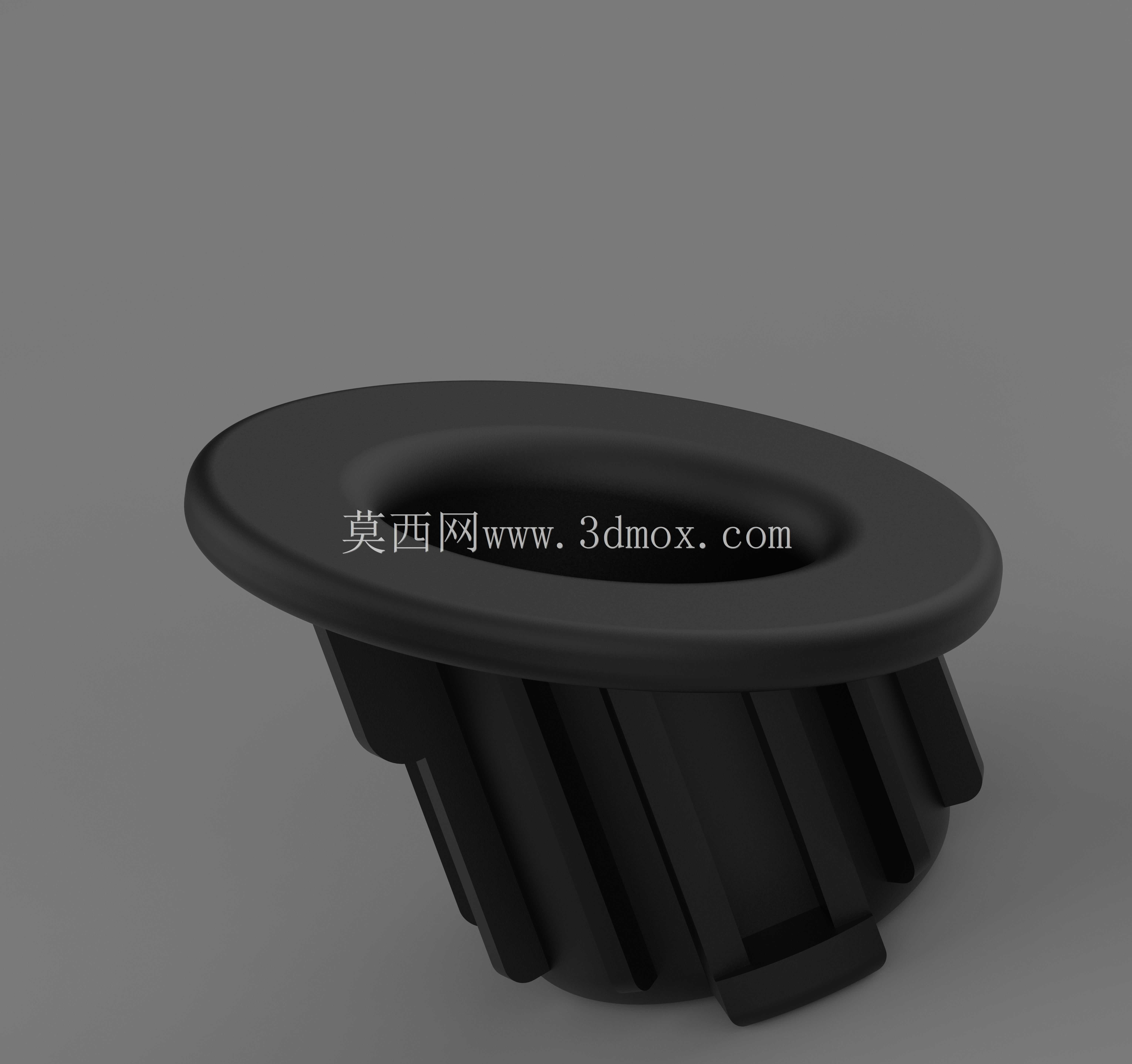

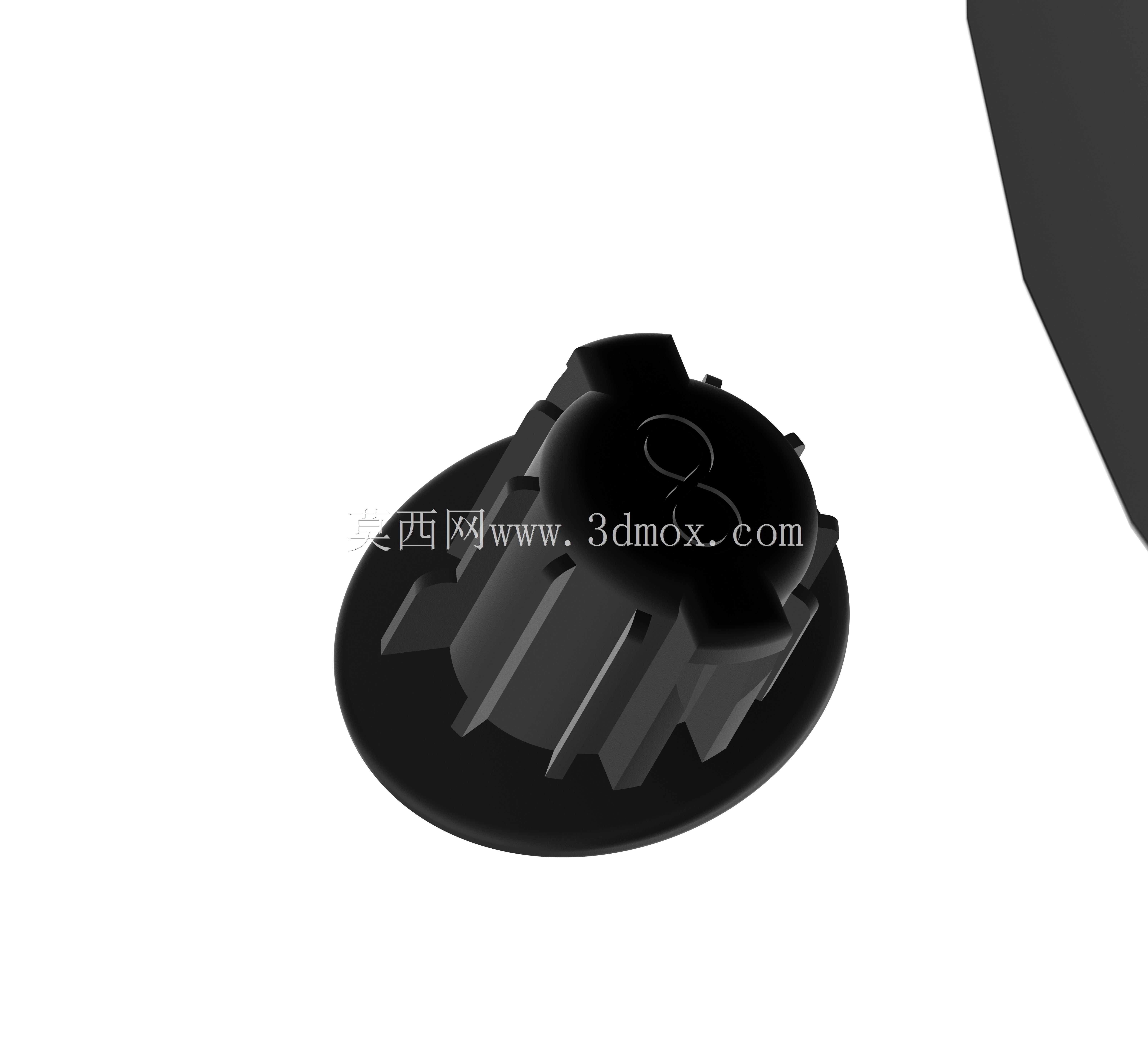

　　这款车用挡风板固定支架，是针对大众车型挡风玻璃周边饰板固定场景开发的注塑类连接部件，日常装车场景中主要承担挡风板饰件与车身钣金安装位的卡接固定作用，替代传统螺丝紧固方案，减少车身开孔带来的锈蚀风险，同时提升总装环节的装配效率。从结构设计来看，整体采用带法兰边的卡接式结构，顶部圆盘状法兰边作为限位承压面，安装后法兰面完全贴合挡风板饰件的背面，均匀分散卡接锁紧时的压应力，避免局部应力集中导致塑料饰板开裂；下部带多道纵向加强筋的卡接柱是核心功能段，筋条沿柱体周向均匀分布，既提升了卡接柱自身的结构刚性，避免插入安装孔时发生柱体弯折变形，又能通过筋条与安装孔内壁的过盈配合实现预紧，卡接柱末端的倒钩结构在插入到位后会自动卡入钣金安装位的背面，

　　形成轴向限位，防止车辆行驶过程中因振动导致支架脱出。设计过程中充分考虑了车用塑料件的工况特性，法兰边的厚度从外缘向根部做了渐变加厚处理，外缘厚度控制在1.5mm保证贴合时的形变余量，根部加厚至3mm避免法兰与卡接柱衔接处出现应力断裂；卡接柱的外径比对应车身安装孔的公称尺寸小0.2mm作为装配导向间隙，筋条的外轮廓尺寸比安装孔大0.3mm形成稳定过盈，既保证插入时的顺畅度，又能在装配后消除径向旷量，避免饰板出现异响。安装边界方面，法兰边的最大外径为32mm，可覆盖直径25mm以内的安装孔位，适配车身钣金厚度1.0-1.8mm的常规车型安装位，卡接柱的有效插入深度为12mm，安装时无需额外工具，

　　对准孔位直接按压到位即可听到卡合的反馈声响，单人单工位装配耗时不超过3秒，适配整车总装线的快节拍生产需求。从实际使用场景来看，这类支架除了用于前挡风玻璃下饰板的固定，也可适配车辆侧围饰板、后备箱内饰板等相近安装尺寸的塑料件固定场景，材质选用耐候性改性PP材料，可承受-40℃到85℃的环境温度区间，抵御车辆长期户外停放带来的紫外线老化、高低温交变影响，正常使用工况下的疲劳寿命可覆盖整车全使用周期，不会出现自然脆断、卡接力衰减等问题。建模过程中对卡接倒钩的脱模角度做了针对性优化，倒钩部位的脱模斜度设置为1.5度，既保证注塑生产时的顺利脱模，又不会因斜度过大导致卡接量不足，同时在筋条与柱体的衔接处全部做了R0.5mm的圆角过渡，减少注塑过程中的应力集中，降低成品件的翘曲变形概率，法兰背面还设置了一圈0.2mm高的环形凸筋，安装后凸筋会轻微压入饰件表面，形成一定的密封效果，减少洗车、雨天时水分从安装孔位渗入车身内部的概率。
