Ender3直驱挤出机专用电缆布线固定支架

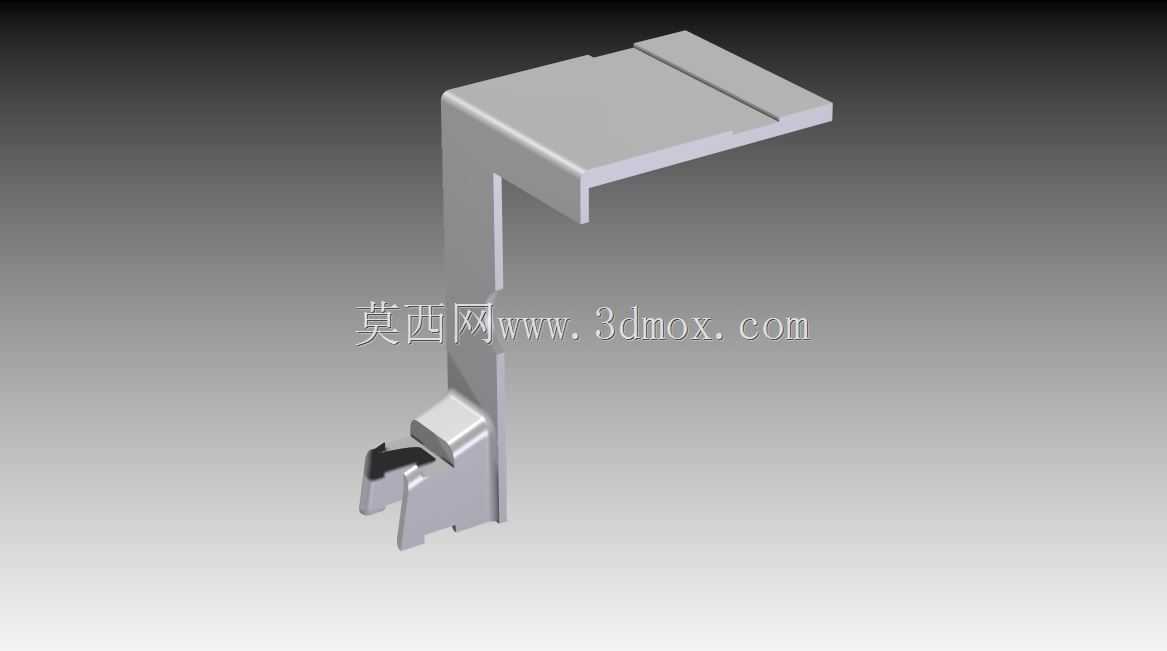

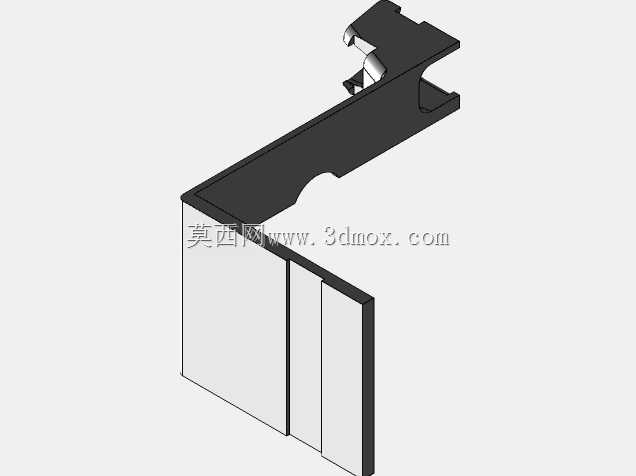

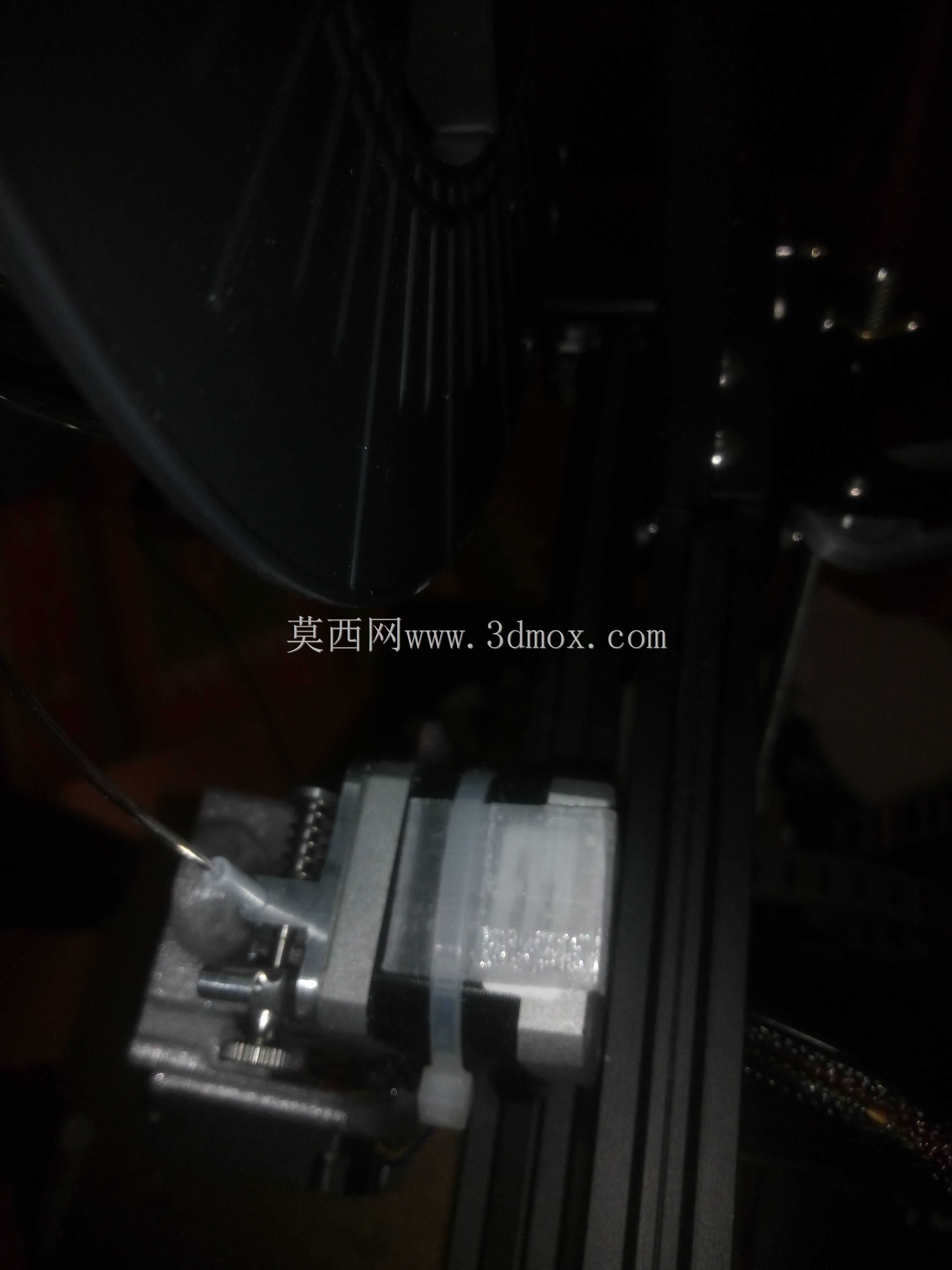

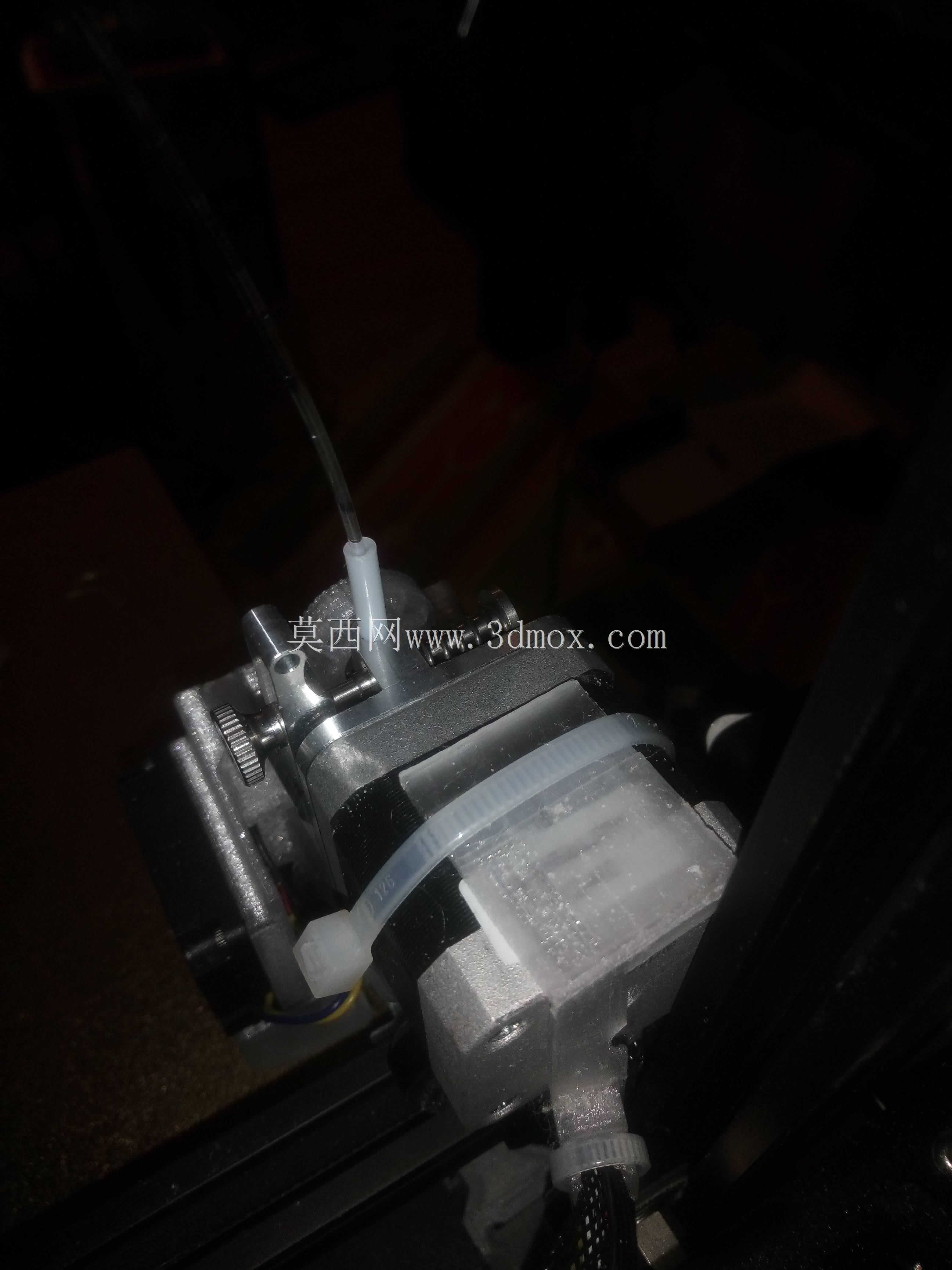

　　桌面级FDM 3D打印机在改装直驱挤出机构后，原有挤出机安装位置从X轴横梁末端移动到打印滑台侧方，原本沿机架布置的电机线缆、加热棒引线、热敏传感器线束会出现走线冗余、随滑台往复运动剐蹭打印件、反复弯折导致线芯疲劳断裂的问题，这个布线支架就是针对这类改装场景设计的专用走线固定结构。实际装机使用时，不需要额外在原有型材框架上打孔或者加装额外固定座，只需要按照改装流程将挤出机电机绕安装轴旋转180度，把所有需要随挤出机移动的线缆整理后卡入支架的走线槽位，就能完成线束的路径约束。从结构设计来看，支架整体采用L型悬臂布局，上端的平板结构直接卡接在X轴滑台的上沿，依靠型材槽的摩擦力和自身结构限位完成固定，不需要额外的锁紧螺丝，

　　安装和拆卸调整都非常方便；竖直段的臂身做了等厚度的加强处理，避免滑台高速往复移动时支架出现共振抖动，下端的卡扣结构直接卡在挤出机电机的安装座侧边，给线束提供末端的固定点，让线缆从挤出机接线端出来之后就沿着支架臂身向上排布，完全避开打印头的运动路径，也不会和打印平台上的工件产生干涉。在安装边界的设计上，支架竖直臂的长度经过反复适配，刚好让线缆的弯曲半径大于线缆本身的最小允许弯曲值，避免长期弯折导致的线皮破损或者内部铜芯断裂，上端平板的伸出长度控制在不触碰X轴同步轮和传动皮带的范围内，不会影响原有传动机构的正常运行，整体壁厚设置适配常规PLA、PETG等桌面级3D打印材料的打印参数，不需要添加支撑就能直接打印成型，

　　打印完成后没有多余的支撑毛刺需要处理。实际使用场景中，这类布线支架主要解决直驱改装后最常见的线缆磨损问题，很多用户改装直驱后只是简单用扎带把线缆绑在滑台上，打印过程中线缆随着打印头移动会不断剐蹭模型表面，轻则在模型外壁留下划痕影响表面质量，重则勾到模型边角导致打印件移位报废，更严重的情况是线缆长期在棱角位置反复弯折，几个月后就会出现线芯断裂，导致加热、温度检测或者电机驱动故障，排查起来非常麻烦。这个支架的走线槽边缘都做了圆角过渡处理，不会对线皮产生切割损伤，线缆沿着支架排布后，运动过程中的弯折点被转移到支架上方的柔性段，弯折幅度被控制在合理范围内，大幅延长线缆的使用寿命。从结构建模的角度看，

　　这个零件的所有安装配合面都预留了合理的公差，和2020铝型材、Ender3原厂挤出机安装座的配合间隙控制在0.2mm左右，既不会因为间隙太小装不上去，也不会因为间隙太大出现松动晃荡的情况，臂身的转角位置做了圆弧过渡，减少应力集中，即使使用普通PLA材料打印，也能承受长期往复运动带来的载荷，不会出现断裂的情况。另外，支架的整体外形没有突出的尖锐结构，不会在打印头回零或者移动到极限位置时触碰机架的其他部件，所有的安装定位都依托原有设备的现成结构，不需要对原机做任何破坏性改装，用户如果后续需要换回远端挤出结构，直接拆下支架就能恢复原机状态，不会留下改装痕迹。
