工业过滤箱体集成式过滤设备结构

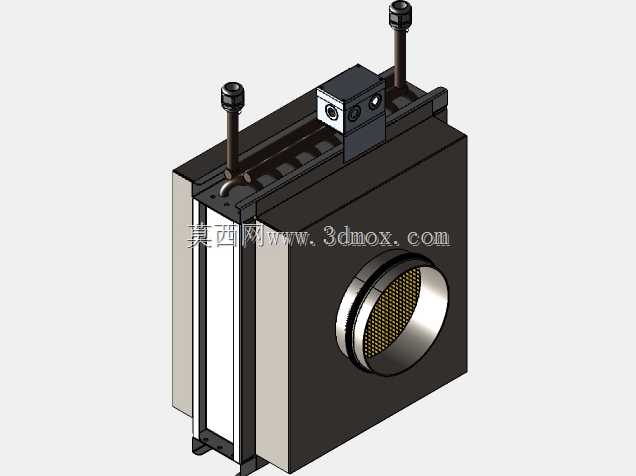

　　该套三维结构围绕工业现场的介质过滤需求展开，主体采用封闭式立方箱体作为承载腔体，正面设置带蜂窝状滤网的圆形通流接口，介质从该接口进入腔体内部完成杂质拦截，侧面预留平整安装面，可直接对接生产线管路或固定在设备机架旁。箱体顶部集成控制模块与两根立式管路接头，控制模块搭载检测接口与调节元件，能够实时反馈腔体内压、通流状态，两根立式管路分别承担排气、排污或辅助取样功能，管路末端采用标准外螺纹接头，现场配管时无需额外加工转接件。

　　从结构设计思路来看，腔体外壳采用薄钢板折弯拼焊形式，边角处设置加强折边，既控制整体自重，又能承受过滤工况下的内部压差；正面圆形接口周围加工环形密封槽，配合压圈固定滤网组件，滤网采用蜂窝网格排布，通流面积大、堵塞后可快速拆出清理。顶部控制模块通过螺栓固定在箱体顶面的安装凸台上，模块与腔体之间设置密封垫，避免粉尘或液体渗入电气元件区域；立式管路沿箱体后侧竖直布置，管路底部弯管段嵌入箱体顶部的定位槽，减少管路悬臂长度，降低设备运行振动带来的接头松动风险。

　　现场安装边界方面，箱体底部预留支撑脚安装位，支撑脚高度可根据现场对接管路的中心高微调，整体占地轮廓方正，侧面与后方预留不小于两百毫米的操作空间，用于滤网拆装、管路接线与日常维护；正面圆形接口的法兰端面与箱体正面保持平行，对接外部管道时可直接使用标准紧固件锁紧，无需额外调整角度。

　　该类过滤箱体常见于机械加工冷却液循环系统、车间送风除尘管路、小型水处理预处理工位，在冷却液循环场景中，箱体可拦截切屑与磨粒，避免杂质进入泵体造成叶轮磨损；在通风除尘场景中，蜂窝滤网可过滤空气中的大颗粒粉尘，保护后端风机与精滤元件。建模过程中完整还原了腔体壁厚、接口螺纹规格、密封配合面、安装孔位与内部滤网的排布形式，结构工程师可直接在此基础上调整滤网精度、接口通径与腔体容积，匹配不同流量的工况需求；装配时可先将箱体主体就位固定，再依次安装顶部控制模块、立式管路与正面滤网压圈，各部件的装配顺序与干涉关系在模型中均已验证，不会出现管路与控制模块碰撞、滤网拆装空间不足的问题。箱体侧面的平整板面还可根据需求加装压力表、排污阀等外接元件，拓展使用场景。
