带脚轮框架式物料转运手推车设计

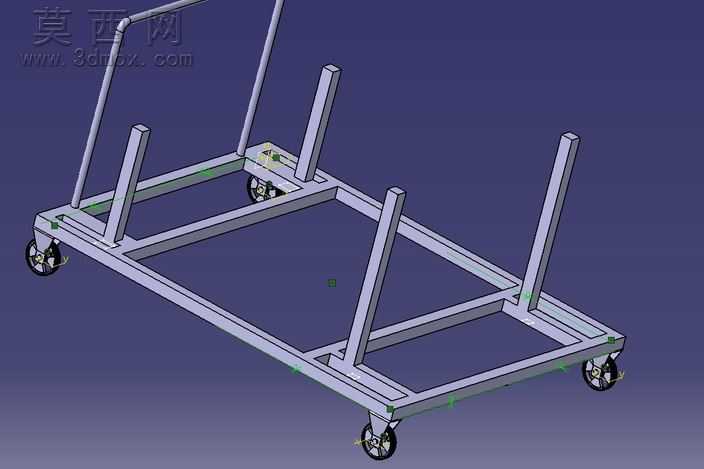

该三维模型为车间场景使用的框架式物料转运手推车，整体采用方管型材搭建主体承载框架，建模过程中严格遵循机械结构设计的合理性原则，先通过草图绘制底部矩形承载轮廓，再基于轮廓拉伸生成底部纵横交错的支撑梁结构，保证底部承载面的结构强度，可适配不同规格的物料摆放需求。模型在框架的四个角部位置设计了垂直向上的限位立柱，立柱与底部框架采用完全约束的焊接连接结构模拟，能够对放置在台面上的物料起到侧向限位作用，避免转运过程中物料滑落。手推侧设置了倾斜向上的推握扶手，扶手高度符合人体工程学设计要求，适配成年人站立推行的操作高度，降低长时间推行的操作疲劳感。底部四个角点位置均配置了万向脚轮组件，建模时还原了脚轮的支架、滚轮、转动轴承等细节结构，保证手推车具备灵活转向的移动能力，可在车间狭窄通道内完成转向移动操作。整体模型材质赋予上，框架结构统一采用金属钢材材质，表面做哑光防锈喷涂效果模拟，脚轮滚轮采用硬质橡胶材质，支架部分采用镀锌金属材质，不同部件的材质区分清晰，渲染后可直观分辨各部件的功能属性。设计过程中充分考虑了手推车的承载冗余，底部框架的横梁排布经过受力模拟优化，在控制整体自重的前提下最大化提升承载能力，立柱的间距可适配常见的工业物料箱、长条型材类物料的放置需求，整体结构无冗余设计，所有型材的连接位置均做了简化的焊接节点处理，符合实际生产中的加工工艺要求，可直接作为生产加工的参考三维模型使用，也可用于车间物流布局的仿真模拟场景。
