医疗护理床用长摆臂支撑连杆

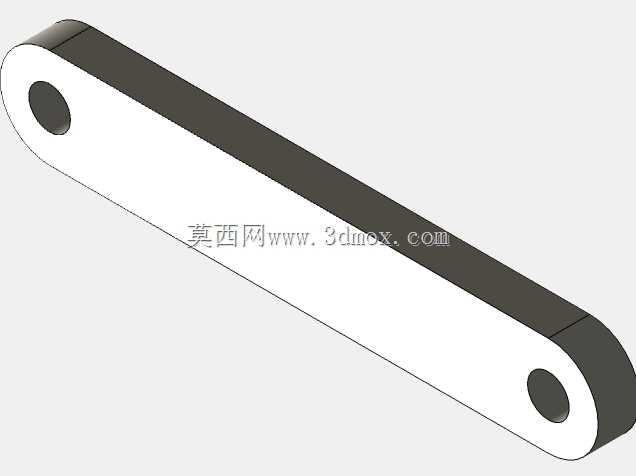

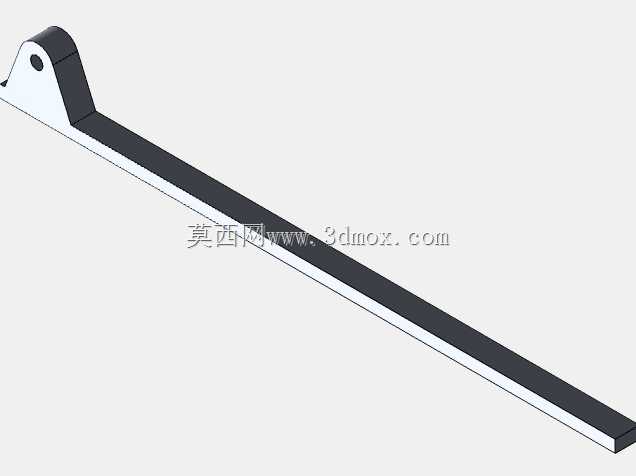

　　该长摆臂支撑连杆主要面向护理床、诊疗床及康复辅助设备中的姿态调节机构，在床板抬升、腿部弯折或扶手联动场景中承担传力与限位作用。零件一端采用带同轴孔的双耳铰接座，可与床架侧方固定销轴配合，形成稳定回转副；另一端为平直长条形臂身，沿床体侧向延伸，用于连接驱动推杆、联动拉杆或床板托架。

　　从实际装配边界看，铰接端需要预留销轴穿入空间，耳板两侧应与配合支座保持均匀间隙，避免转动时发生侧向摩擦；臂身长度决定床板翻转过程中的力臂大小，过长会增大推杆负载并降低刚性，过短则无法满足床板抬升角度，因此建模时需要结合床架侧板间距、推杆行程和床板铰点位置反复校核。臂身截面采用窄高形式，在控制侧向宽度的同时提高竖直方向抗弯能力，适合护理床下方空间紧凑、承载方向以竖向为主的布置条件。

　　结构设计上，铰接端通过圆弧过渡与长臂连接，降低耳板根部在反复摆动中的应力集中。端部销孔中心到臂身末端的距离是运动分析的关键尺寸，直接影响连杆角位移与床板倾角之间的映射关系。臂身上下表面保持平直，便于与冲压护罩、焊接加强板或辅助限位块贴合；末端可根据机构需要设置平面贴合区，用于承接紧固件、压块或联动件。

　　在护理设备运行过程中，这类连杆并不独立完成动作，而是与电动推杆、摇杆、铰支座和床板骨架共同构成四连杆或多连杆系统。患者背部抬升时，推杆推动短摇杆，长摆臂随铰点旋转并约束床板轨迹，使背板在升起过程中保持平顺，避免出现突跳或横向偏移；腿部机构下放时，连杆又承担保持折角位置的作用，减少床板自由晃动。由于医疗场景对噪声和卡顿较敏感，铰接孔与销轴之间需要保留合理配合公差，臂身也应具备足够抗扭刚度，防止长期偏载后出现擦碰。

　　三维建模时，可先按机构简图确定销孔中心、臂身中心线和末端连接面，再拉伸生成主体板状结构。铰接耳板部分需保证两孔同轴，孔口可根据工艺增加倒角，便于销轴装配；长臂与耳座交接处不宜采用尖锐直角，应以圆角或加厚过渡改善受力。若后续进入加工阶段，该件可采用钣金折弯后焊接端部支座，也可选用型材拼焊或整体铣削，具体取决于批量、承载等级和设备成本定位。

　　安装校核中还要关注连杆在极限角度下的包络空间。床板降至水平位置时，臂身应贴近床架下方，不与脚轮、横梁、推杆电机发生干涉；床板抬升至最大角度时，铰接端耳板不能挤压线束或床架封板。长臂侧面若靠近防护外壳，应保留装配公差和喷涂层厚度；销孔轴线需与床体横向方向平行，否则连杆运动时会产生附加侧向力，造成推杆偏磨或支座异响。

　　该模型适合用于护理床姿态机构的干涉检查、运动轨迹验证和支撑件结构方案讨论，能够直观呈现长臂传力件在医疗床体中的布置方式，也可为同类康复设备中的摆杆、联动臂和支撑拉杆设计提供参考。
