二十毫米表带TF芯片固定支架结构

　　该结构件面向智能穿戴设备的表带改造场景，主要解决在二十毫米宽度表带上集成TF存储芯片与RFID识别芯片时的固定、防护和装配问题。日常使用中，表带会反复弯折、受压并接触汗液，若芯片直接外露或仅靠胶层固定，容易出现移位、引脚受力、边缘磨损甚至脱落。该支架以独立承载件的形式布置在表带外侧或夹层位置，通过轮廓限位、槽口容纳和螺钉锁紧，把芯片区域与柔性表带连接成相对稳定的整体。

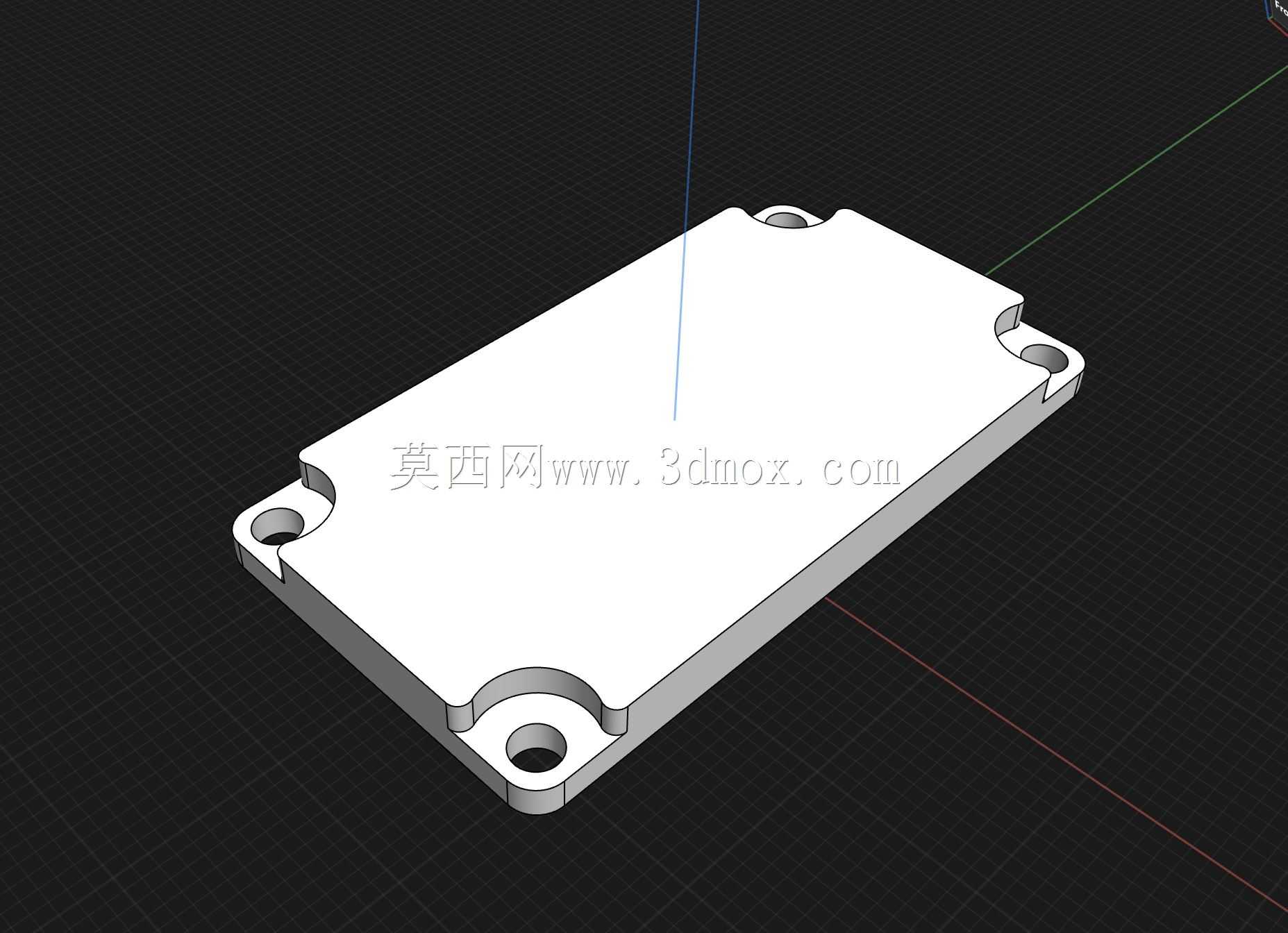

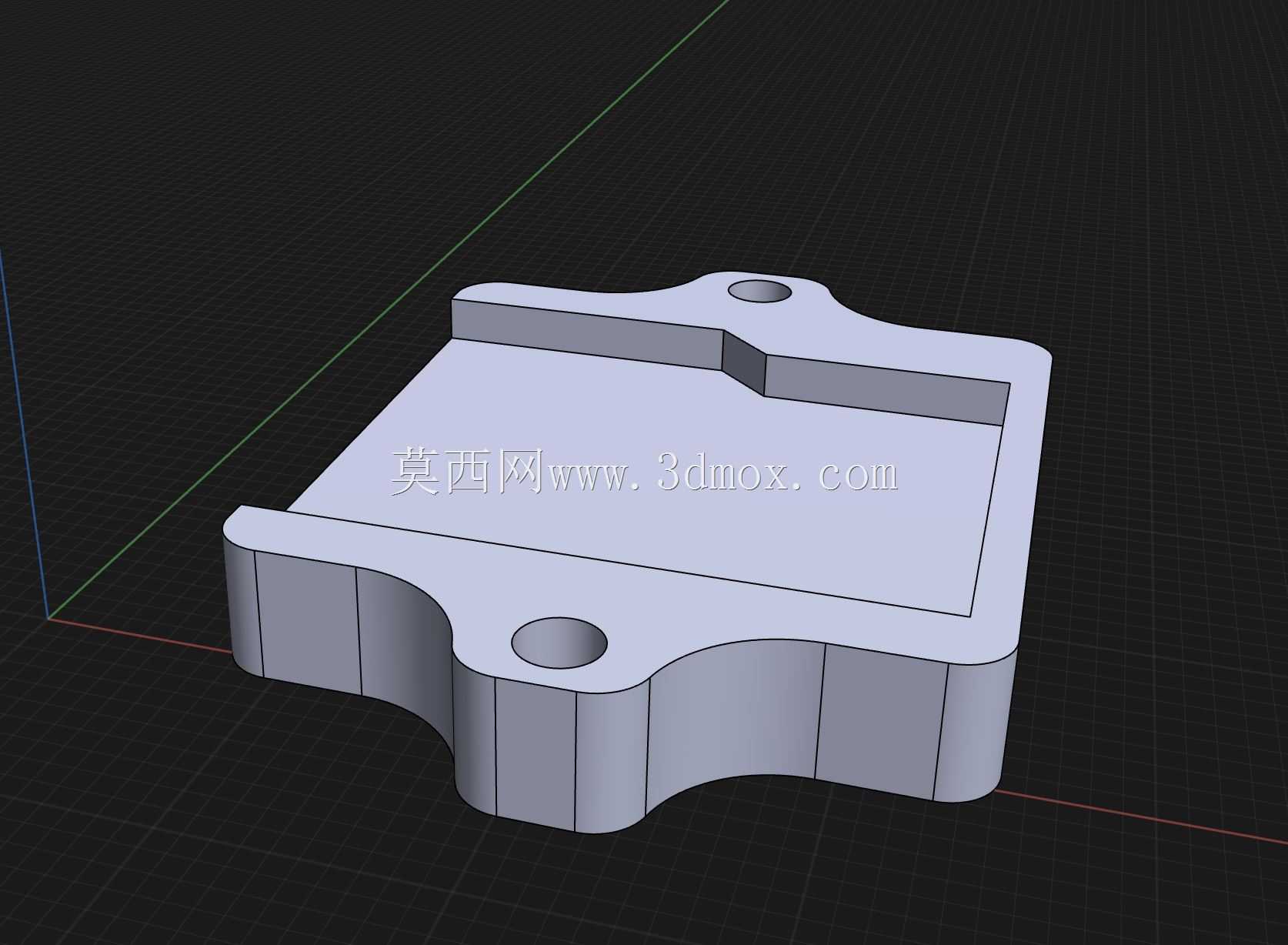

　　从外形上看，主体采用近似矩形的低矮块状结构，四角按表带贴合需求做了圆弧过渡，两侧轮廓带有内收曲线，使支架压在腕部时不会形成明显硬棱角。上部设置一条横向凹槽，用于容纳芯片、卡片或补强片，槽边保留连续挡边，可限制薄片在平面方向窜动。端部和侧部的开孔承担安装定位作用，孔位周围加厚，避免螺钉拧紧时局部塌陷。支架底面与表带接触区域需要保持平整，若用于弧形表带，可在后续建模中按表带曲率增加微量底面弧度，以减少贴合间隙。

　　设计思路上，该结构不是单纯的装饰外壳，而是围绕芯片埋入流程进行的工艺型支架。打印时可先完成底部若干层，在芯片预设位置暂停，将芯片放入槽腔后再继续叠加材料，使上层结构覆盖芯片周边，形成半包围约束。为了提高芯片与基材之间的稳定性，槽底可预留浅胶层空间，薄胶不应填满整个型腔，避免影响芯片厚度方向的装配。芯片放入后需要确认平面位置，尤其是RFID芯片的感应面方向，不能被金属螺钉过度遮挡；若读取距离要求较高，应在建模阶段调整螺钉孔与天线区域的距离。

　　背板升级是该结构的重要部分。早期方案若直接把螺钉穿过印刷件，螺钉头或钉尖容易从佩戴面突出，造成腕部压痕，也会在表带弯曲时产生集中应力。新结构在背板侧设置沉位和槽口，使紧固件头部沉入材料轮廓以内，外表面尽量保持连续。采用PP类材料打印时，零件韧性较好，耐疲劳和耐反复弯折能力较适合表带场景，但材料表面能低，层间结合和胶粘稳定性需要在结构上补偿，因此槽边、挡墙和孔周加厚比单纯增加外观圆角更有意义。若改用TPU类柔性材料，佩戴舒适性会提升，但螺钉孔处容易因软质变形而松动，孔壁应适当增加厚度，并控制螺钉攻入深度。

　　安装边界方面，支架宽度需与二十毫米表带匹配，不能侵占表带与表耳的连接间隙；长度方向应避开表带弯折频率最高的区域，最好布置在腕部外侧相对平整的位置。厚度设计要兼顾芯片容纳和佩戴高度，过厚会影响表带柔性，过薄则无法形成有效挡边。三个安装孔在装配前需要清理孔内残留材料，若采用自攻螺钉，可先让螺钉通过较小底孔形成螺纹，再拆卸完成芯片放置和最终锁紧；若需要多次维护，应在孔位嵌入金属螺纹套或改为螺母压装结构。

　　工程建模时，应重点检查槽腔宽度、芯片放入间隙、孔边距、背板沉头深度和外轮廓圆角。槽腔与芯片之间建议保留少量装配间隙，不能按零间隙建模，否则打印膨胀和层纹会导致芯片无法放入。螺钉孔与芯片边缘要保留安全距离，防止拧紧过程中刺破芯片或压迫引线。背板槽口不得形成尖锐突变，表带反复弯曲时，尖角位置容易产生白化和裂纹。对于批量制作，还可把支架拆成承载框与压紧盖两部分，通过卡扣或螺钉组合，降低芯片埋入时对打印暂停工艺的依赖。
