榨汁机顶部蜗壳导流端盖结构

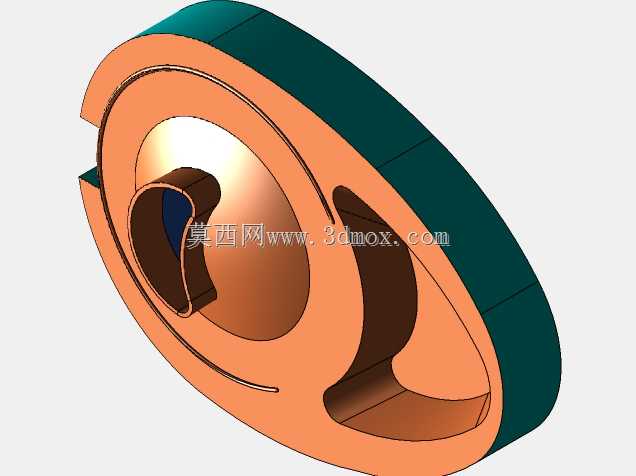

　　该零件属于小型食品处理设备中榨汁机顶部的蜗壳式端盖组件，主要承担物料导入、旋流导向、腔体封隔以及与主机上部连接定位的作用。结构整体呈盘状蜗壳形态，外侧为近似圆弧包络的厚壁轮廓，内侧形成连续变化的螺旋流道，中心区域设置带异形开口的进料与排料衔接结构。与普通平板端盖不同，该件并非单纯遮挡板，而是直接参与榨汁过程中的物料运动控制：果蔬物料进入中心工作区后，在切削、挤压或离心作用下形成混合浆汁，蜗壳曲面将高速运动的汁液沿渐扩通道引导至侧向出口，同时通过腔体高度和曲率变化降低局部紊流，减少汁液在顶部死角处的滞留。

　　从实际装配关系看，零件外缘需要与榨汁机上盖或过滤网架形成贴合边界，外圈连续弧面提供周向定位，侧面局部开口对应出汁通道或卡扣位置。中心异形筒状结构与主轴、推料棒或进料筒区域相邻，内壁并非规则圆孔，而是根据物料进入方向和旋转干涉范围做成非圆截面，这样既能避让运动部件，又能压缩无效空间，使物料更集中地进入切削区。底部开放侧在整机中通常朝向刀网、滤网或旋转盘，建模时需要重点控制端面配合高度、内壁过渡圆角以及流道与出口之间的衔接斜率，避免装配后出现台阶、缝隙过大或旋转件擦壳。

　　设计思路上，该结构把封盖、导流和安装支撑整合在同一壳体中。外圈深色区域可理解为包覆边或加强外壁，用于提高顶部刚性，降低注塑件薄壁振动；橙色主体部分构成蜗壳流道，其壁厚沿周向并不完全一致，在曲率急变和开口附近需要保留较充分的材料过渡。内侧螺旋壁从中心向外侧逐渐展开，通道截面随物料输送方向放大，这种处理符合汁液从高速区向收集区转移的需求，也有利于降低冲击噪声。中心孔旁的弧形缺口不是随意切除，而是为旋转刀具、滤网凸缘或出料路径预留空间；若缺口位置偏差，轻则造成装配干涉，重则影响排渣和出汁方向。

　　在外形尺寸与安装边界方面，盘体直径决定其与主机上腔的配合范围，外圈圆弧必须与相邻罩体保持同轴关系；轴向厚度则影响顶盖闭合后的内部净空，尤其是中心筒深度需要与进料管插入量、刀盘最高点共同校核。侧向流道终端的开口方向应与集汁腔或出汁嘴对齐，开口下缘高度要考虑汁液自流，不能形成反向抬升。模型重建时可先建立基准轴线和盘体外形，再通过螺旋引导线生成蜗壳内壁，中心异形筒采用多截面实体或放样方式完成，最后对开口边缘、壁厚交接和底部配合面进行圆角与拔模处理。

　　该类零件常见于家用榨汁机、原汁机以及小型商用果蔬处理设备，工作时接触酸性汁液和含水纤维，因此结构表面需要连续光滑，转角处避免狭缝和尖底，以利于冲洗和减少残渣附着。对结构工程师而言，判断此类模型是否合理，不能只看外观曲面是否饱满，更要核对流道是否连续、中心避让是否充分、外壁是否具备足够刚度，以及顶盖扣合后各运动件与壳壁之间的安全间隙。蜗壳端盖虽然位于设备上部，却同时影响进料稳定性、出汁顺畅度、噪声表现和清洁维护，是榨汁机头部结构中连接外观造型与功能流道的关键件。
