内置支付芯片的智能表带TF承载支架

　　这套结构件面向智能穿戴配件的改装与小批量试制场景，核心解决的是把支付芯片、TF存储模块稳妥隐藏在表带内部的工程问题。日常使用中，表带需要反复弯折、承受腕部挤压，还要兼顾外观一体性，不能让内置芯片在表面留下突兀凸起，因此支架的设计重点落在嵌件定位、走线避让和装配可靠性上。

　　从实际用途看，该支架既是表带节段的承托骨架，也是芯片与卡体的安装载体。支付芯片被完全嵌入TF支架对应的型腔后，外部表带包覆层可以把模块整体封在内部，正常佩戴时从外观难以分辨芯片位置，既降低了模块被误触、剐蹭脱落的风险，也让金属丝走线能够顺着表带弧度自然贴合手腕。金属丝颜色可随表体风格调整，使隐藏走线与表带外观协调统一，避免外露线路破坏整体观感。

　　结构设计上，支架预留了芯片嵌槽、走线通道和三处装配孔位。嵌槽的边界按照芯片外形控制间隙，放入芯片前可在芯片顶部涂覆薄层胶液，再将芯片压入插槽，保证其牢固就位；随后继续打印或装配包覆结构，让芯片始终保持在设计原点，不发生偏移。后处理环节需要对孔位进行螺纹清理，若打印后孔内存在残料或孔径收缩，可用螺钉自行攻出较小的配合孔，清理螺纹后再完成组装，这一思路对FDM成型后的尺寸补偿比较友好。

　　成型工艺方面，结构按聚丙烯材料的打印特性做了适配。床温控制在80℃左右，挤出温度约230℃，打印速度取15mm/s，腔温维持在60℃，成型后保持凉爽干燥，并在25℃左右、远离紫外线的环境中存放。PP材料韧性好、耐弯折，适合表带这类反复变形的零件，但打印时翘曲和层间结合需要重点控制；支架本体的壁厚在保证支撑强度的同时尽量收敛，避免表带局部过硬影响佩戴舒适度。

　　安装边界上，支架需要随表带节段一起弯曲，因此外轮廓不能与表带扣、表耳连接位发生干涉；芯片槽深度要控制在表带总厚度以内，表面包覆层保留均匀壁厚，既防止芯片顶出表面，也避免局部过薄导致磨损穿透。走线槽沿支架长边布置，金属丝嵌入后不得高出装配面，三处孔位分布在受力连接区，用于螺钉或销轴固定，装配后支架与表带包覆层之间不应出现明显松动。

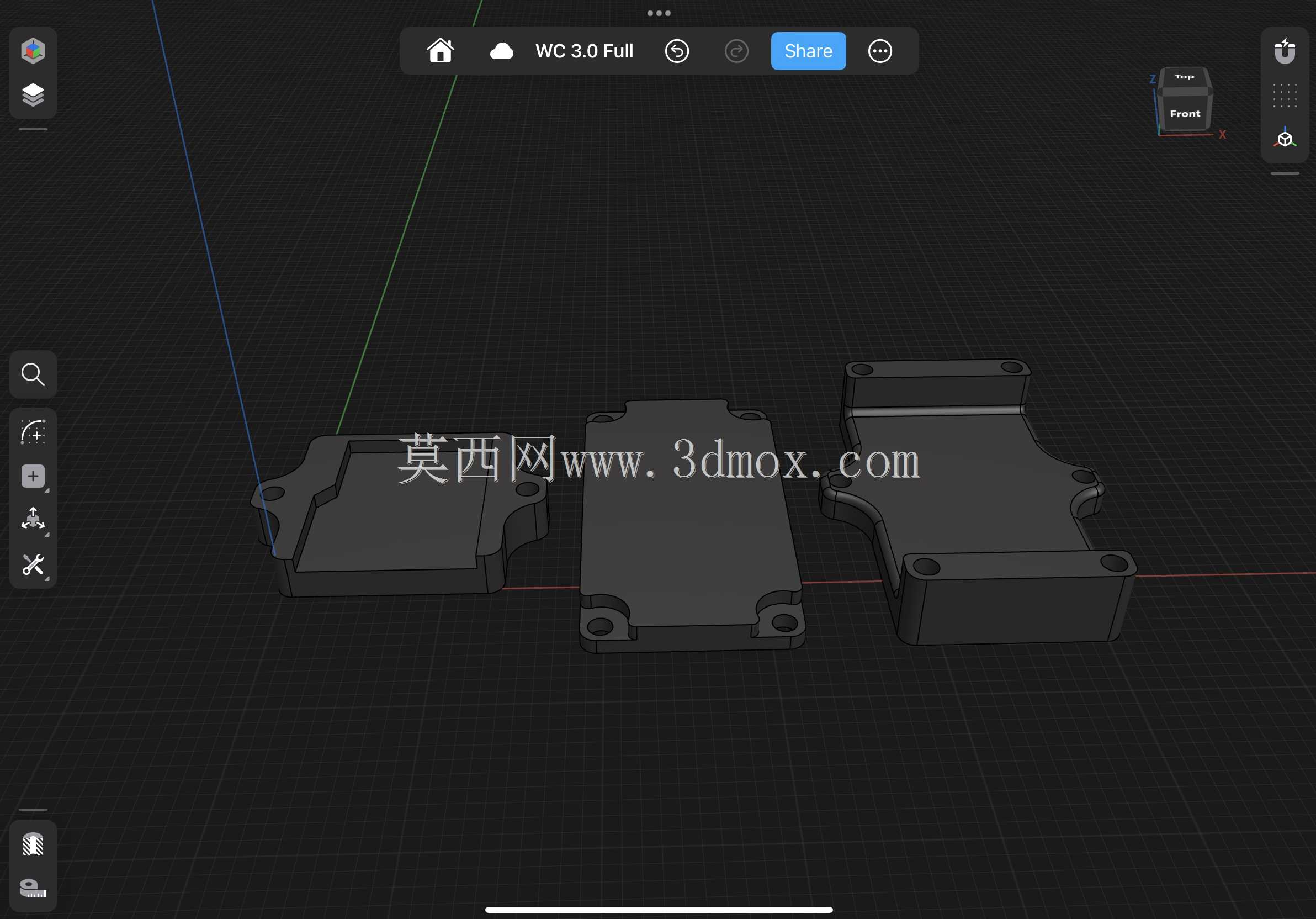

　　从建模角度看，这类零件不能只画外形，需要把芯片实际尺寸、胶层厚度、打印收缩量和后处理攻丝余量一起纳入尺寸链。型腔侧壁要给出取放和点胶操作空间，边缘倒角则减少应力集中，避免表带反复弯折时在孔位周边开裂。整体结构兼顾隐藏式安装、可打印性和手工装配便利性，适合智能穿戴改装、支付手环原型验证以及表带功能集成开发时参考。
