BitaxeUltra开源矿机散热外壳结构

　　这套壳体结构面向小型开源ASIC算力设备的桌面化部署场景，针对Bitaxe Ultra这类紧凑型比特币矿机的散热、装配与日常使用需求完成全结构建模，适配个人矿工桌面部署、小型算力节点搭建、开源硬件二次改装等实际使用场景，解决裸板运行时积灰、散热风道混乱、元件易磕碰、风扇运行晃动的常见问题。

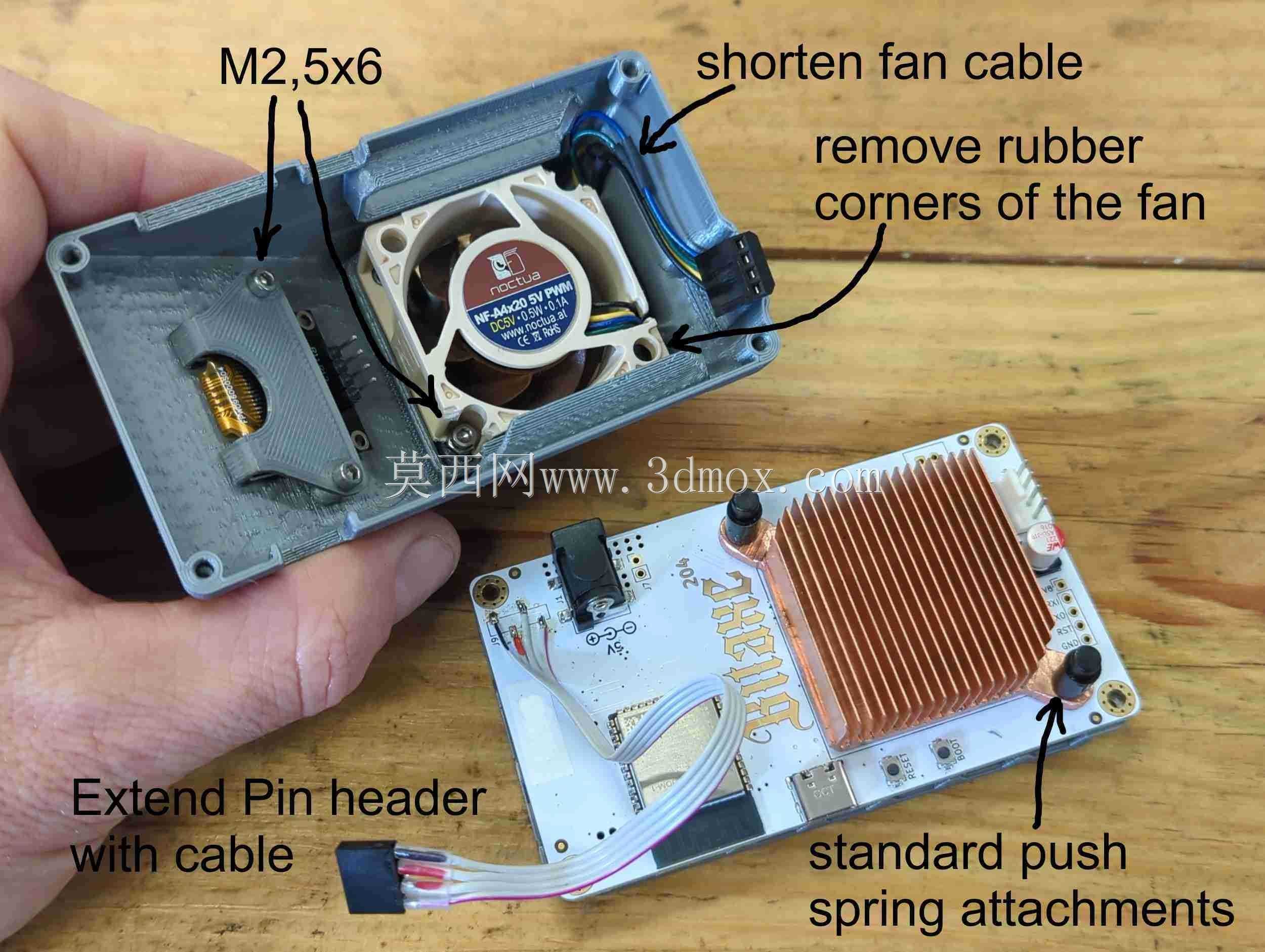

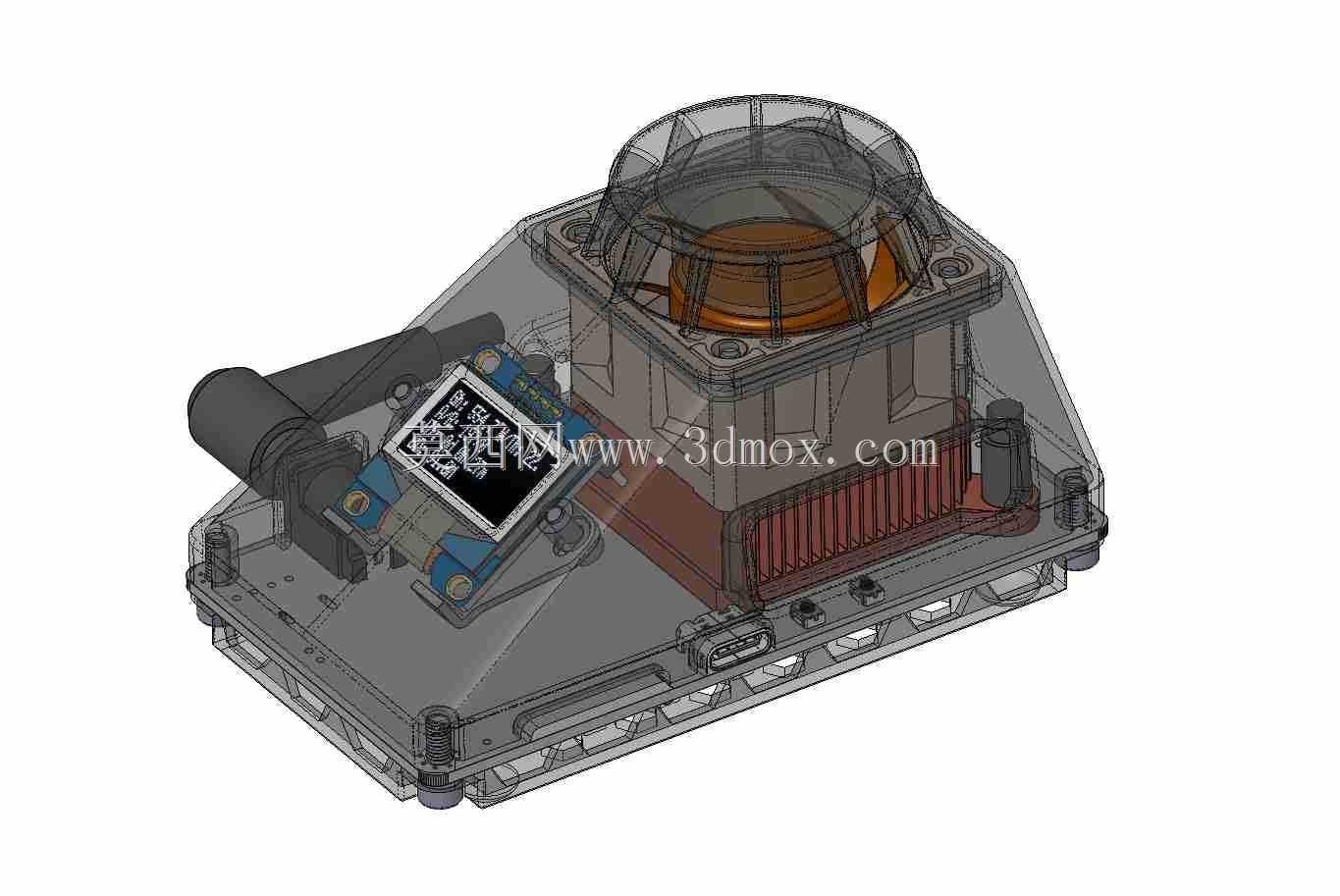

　　从实际功能设计来看，壳体并非简单的包覆外罩，所有结构都围绕矿机高负载连续运行的散热需求展开。壳体顶部预留轴流风扇安装位，风扇直接与壳体上盖刚性连接，而非固定在PCB板上，这种设计在装配完成后，风扇运转产生的振动会直接传递到壳体整体，避免PCB板随风扇振动产生微动，既减少长期运行中板载元件焊点受振动疲劳的风险，也避免风扇与散热片之间出现位置偏移。壳体侧面对应散热片位置开设通风格栅，热风可直接从侧方排出，配合顶部风扇形成完整的进出风通路，避免壳体内热风紊流积热。

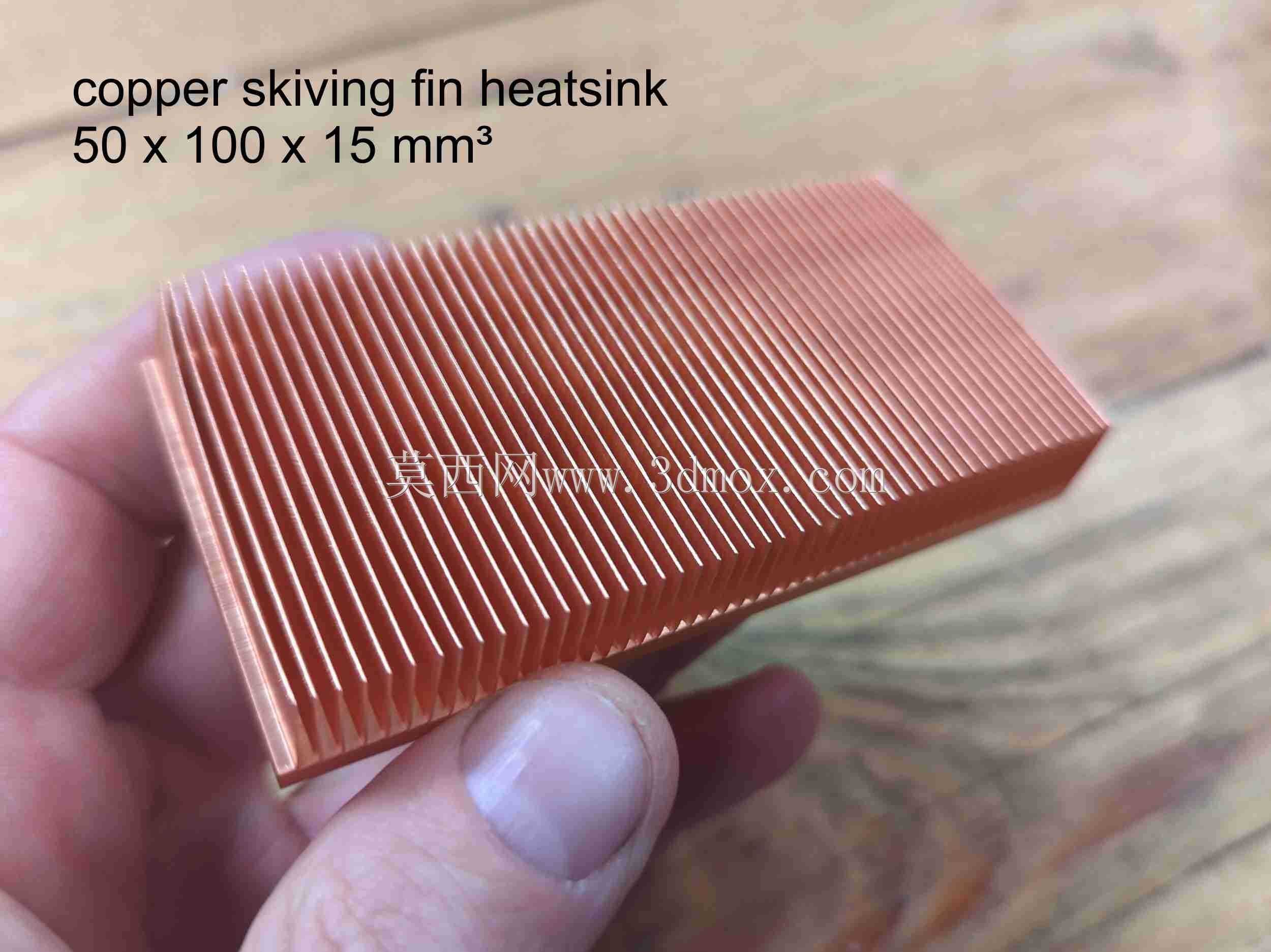

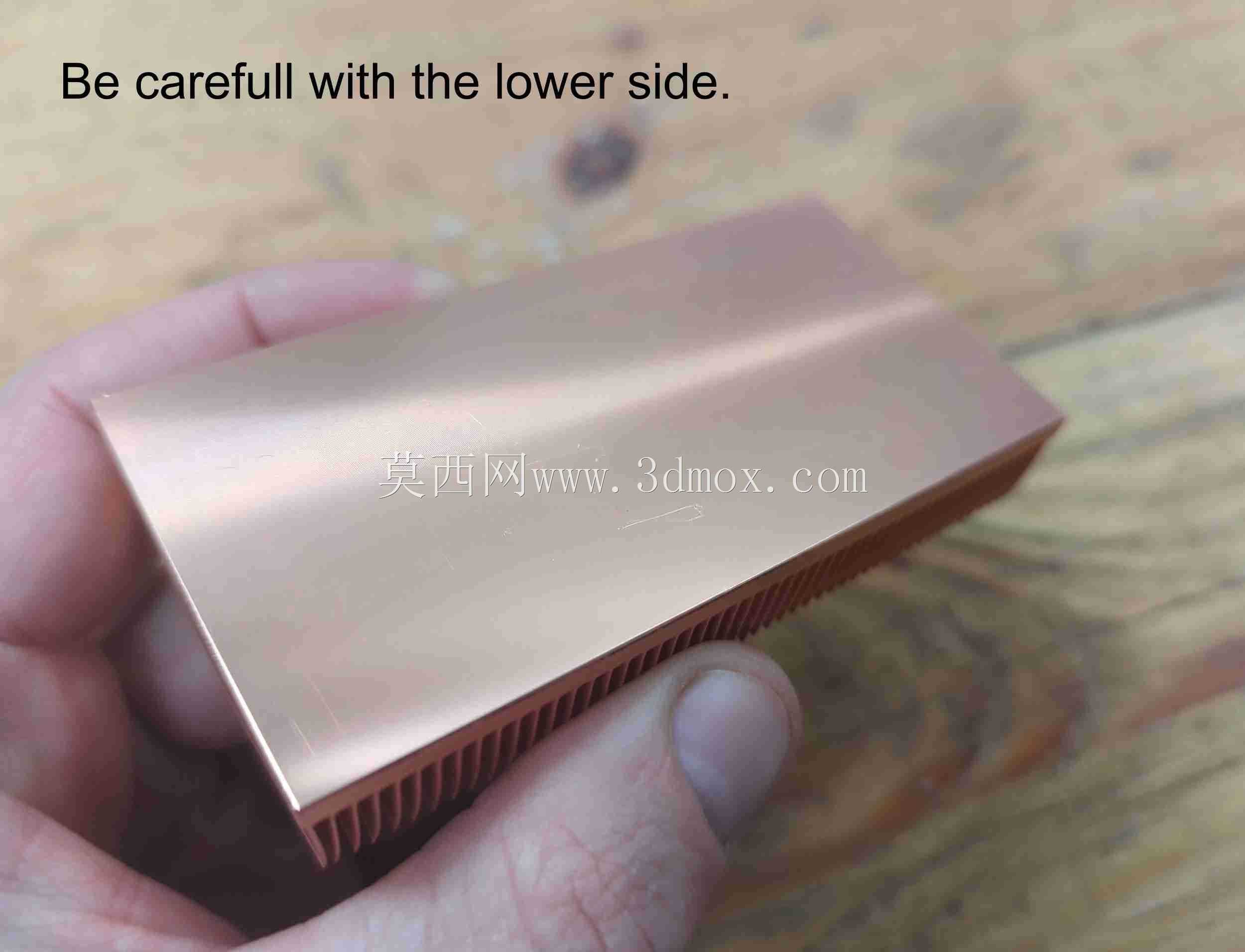

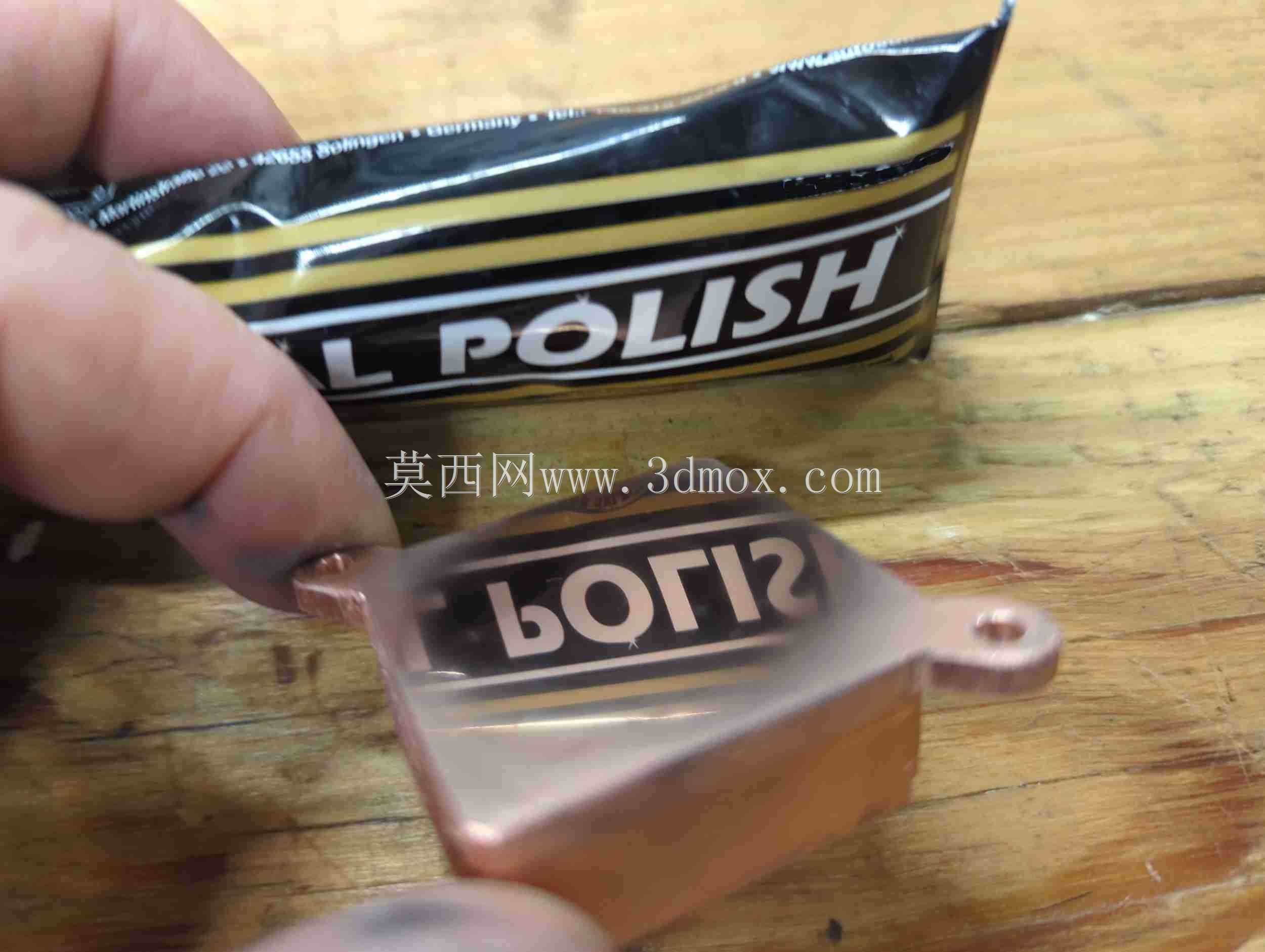

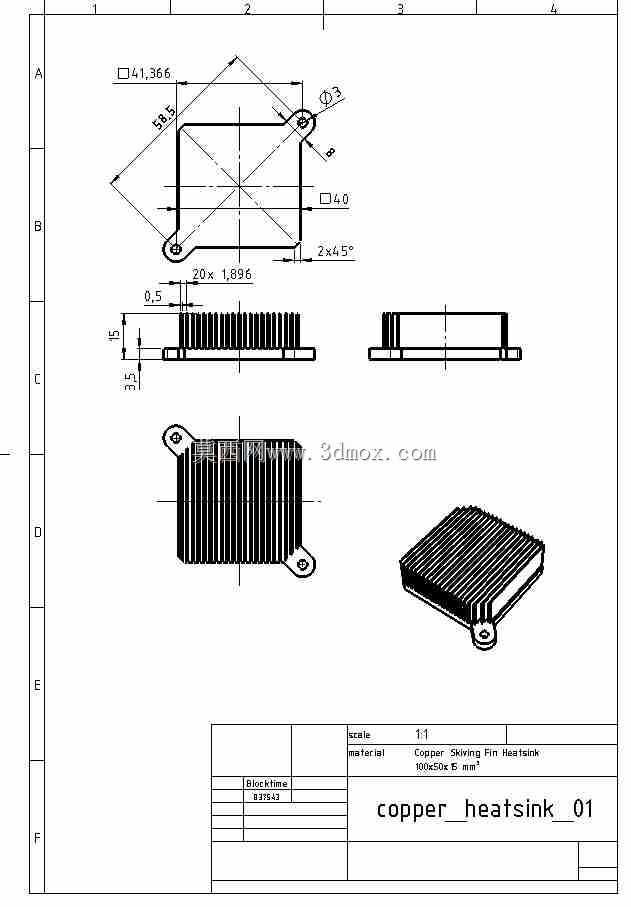

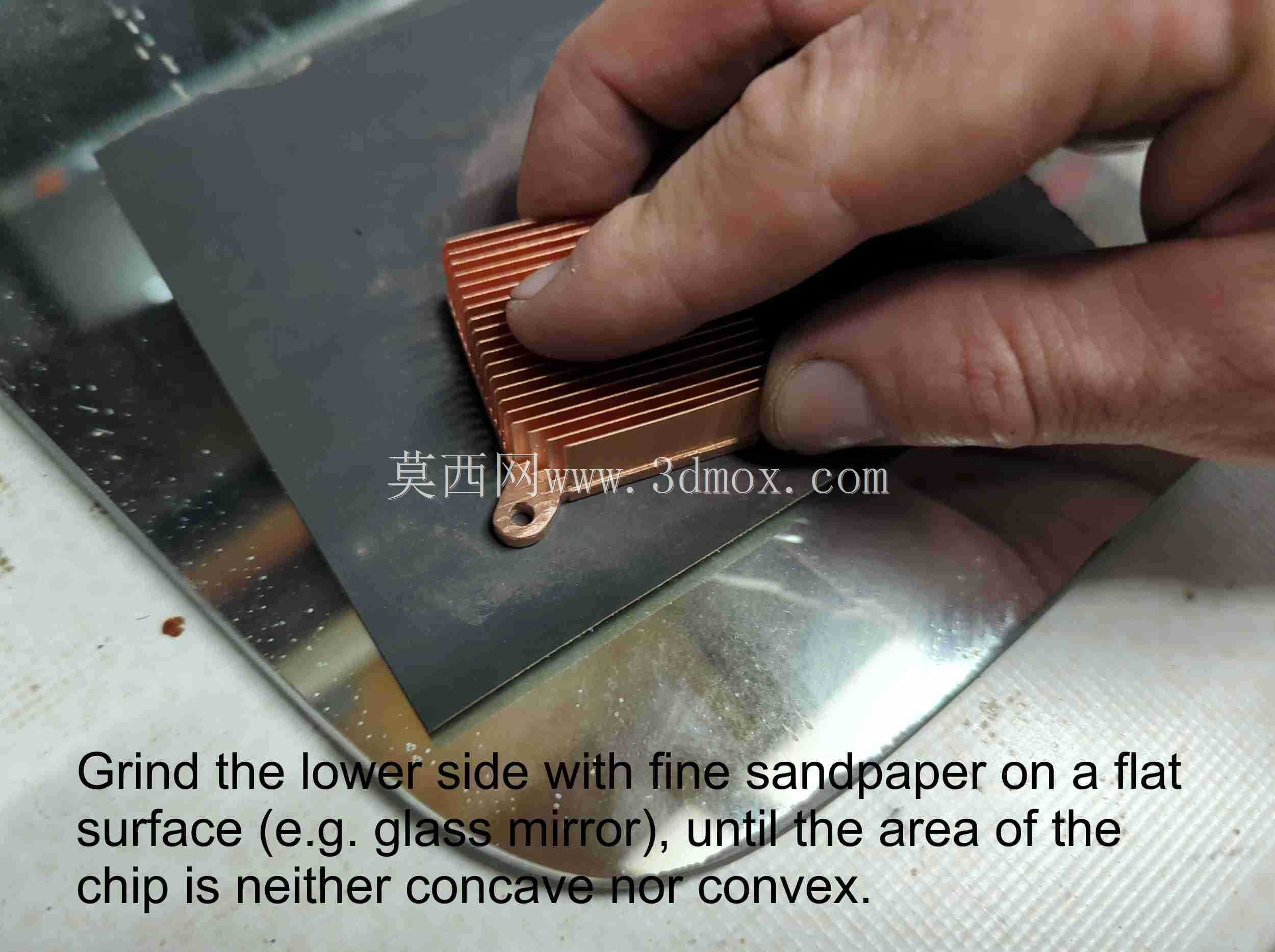

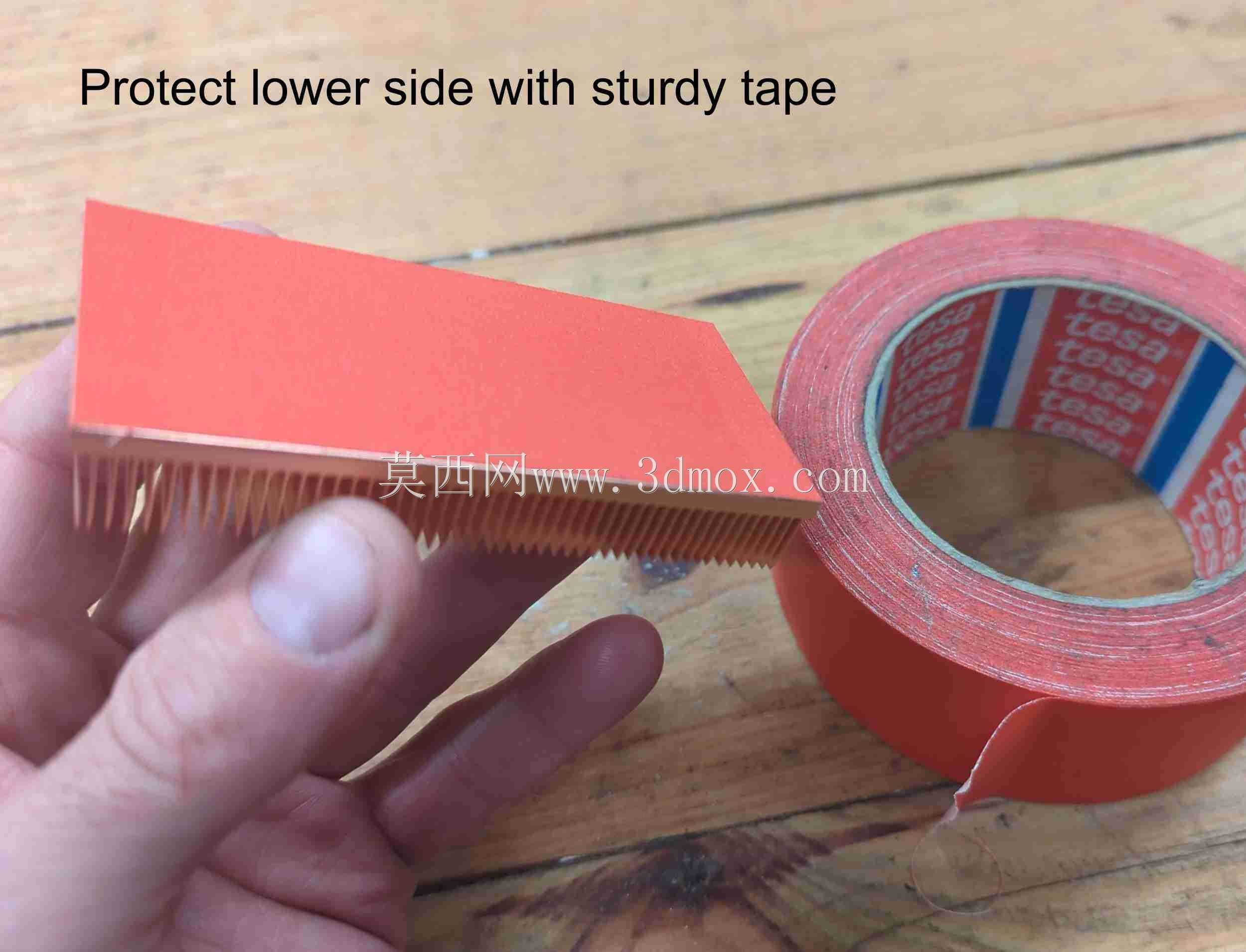

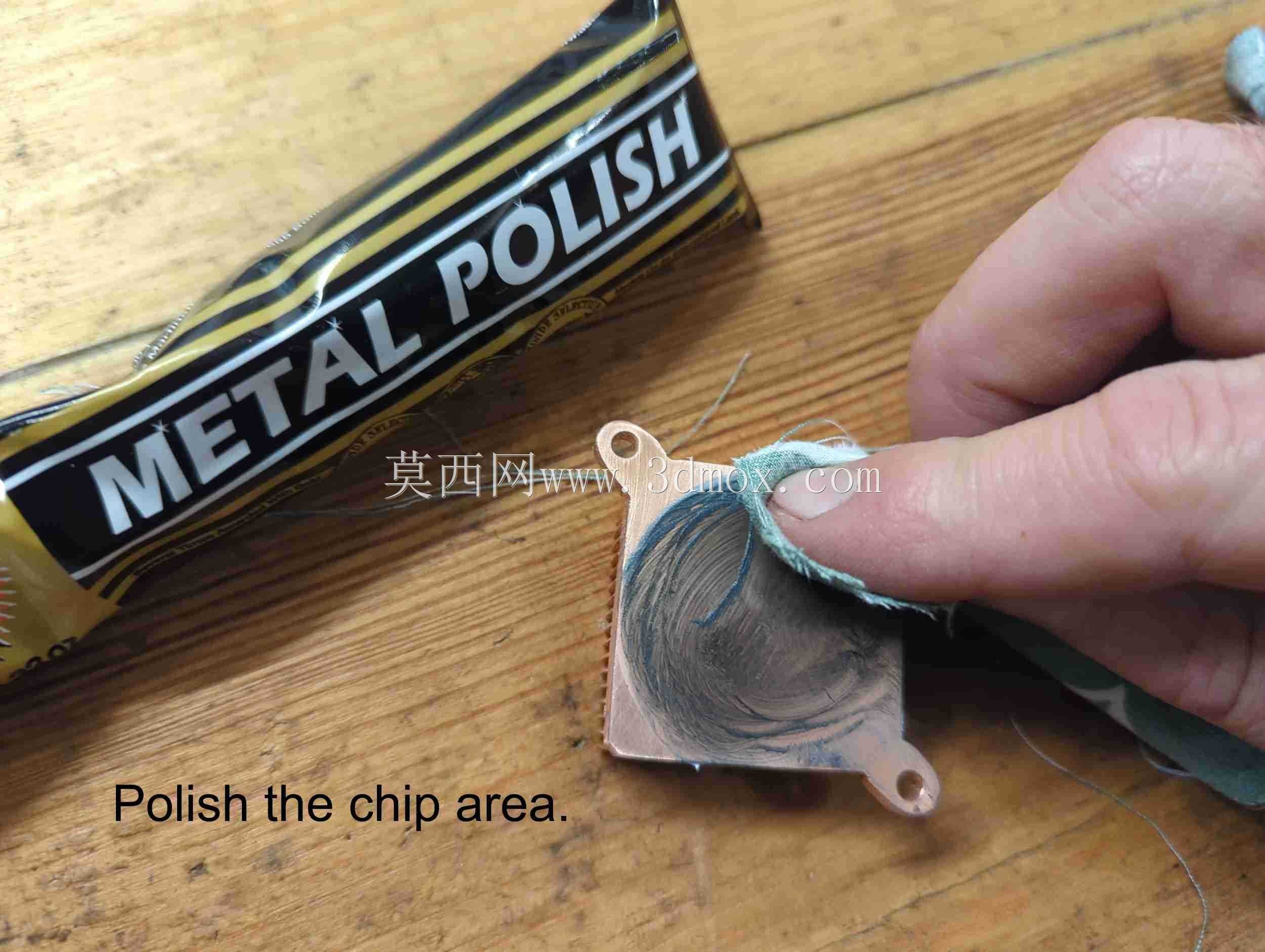

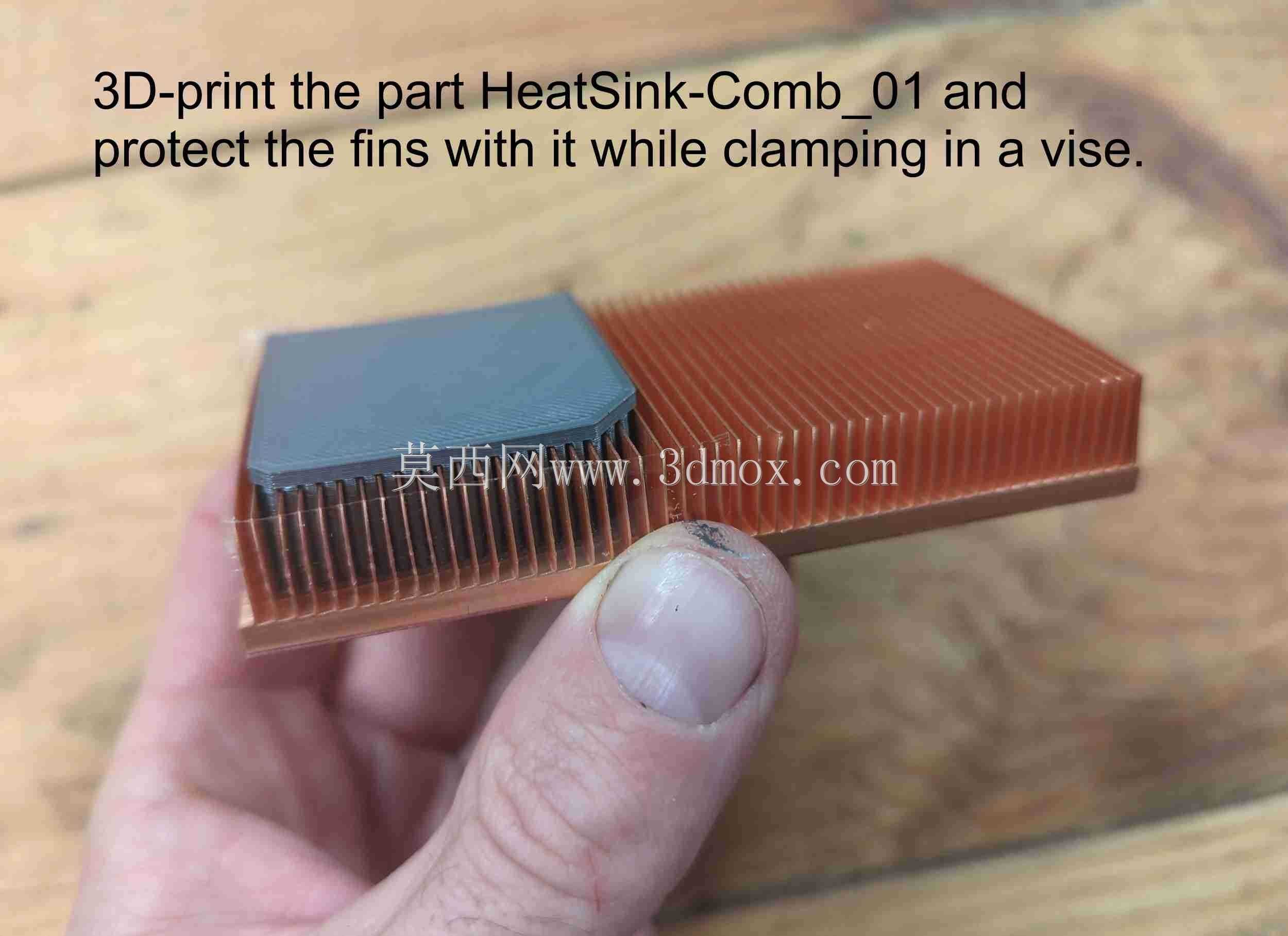

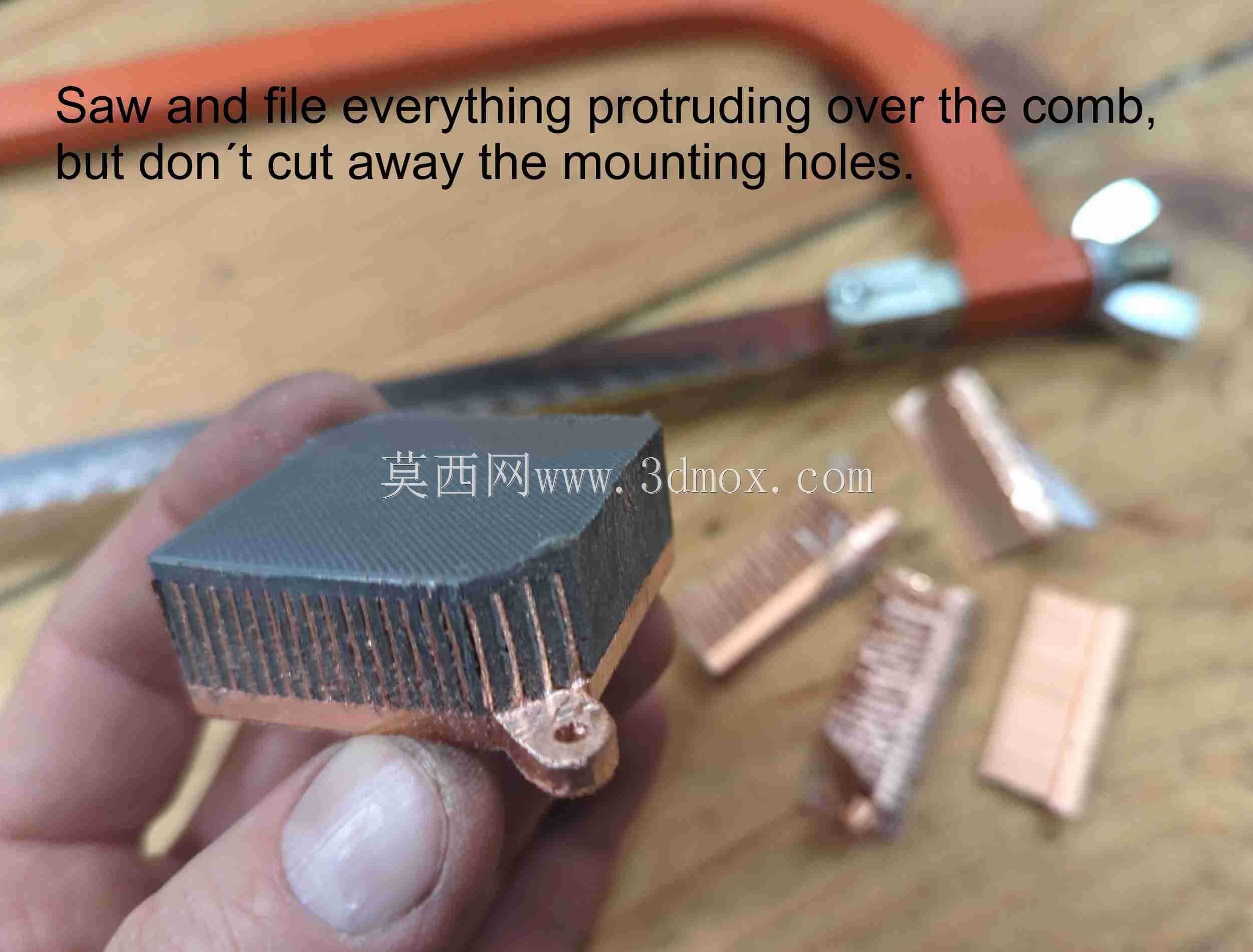

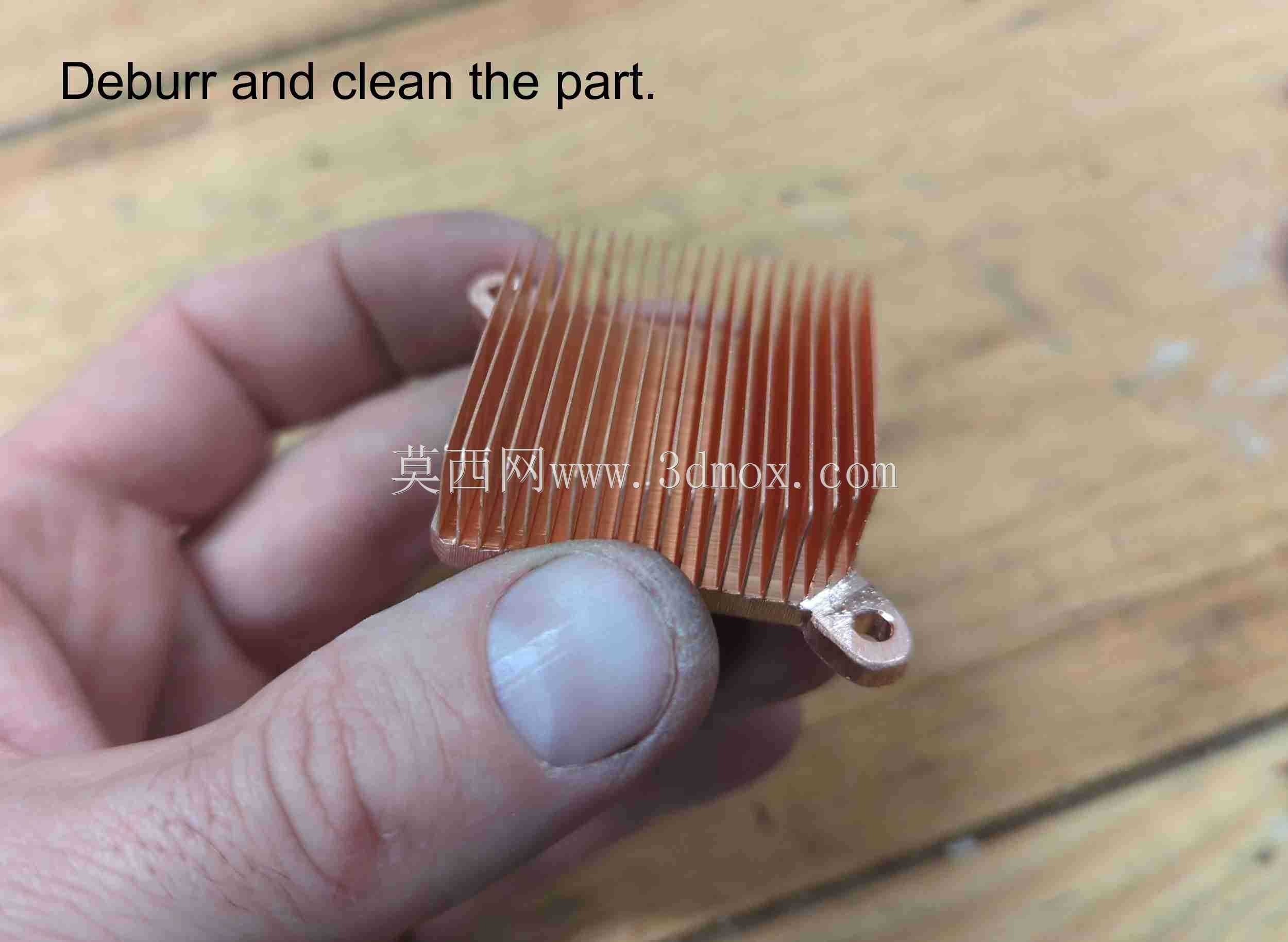

　　散热适配是这套结构设计的核心考量。Bitaxe Ultra核心算力芯片为BM1366 ASIC，芯片到散热片的热流路径直接决定满负载运行的稳定性，设计中明确要求芯片与散热片抛光面之间填充高导热系数导热膏，降低接触热阻。结构同时兼容两种散热片配置：优先适配15mm厚度铜质散热片，铜的高导热系数可快速将芯片集中热量扩散到整个鳍片区域；若无法获取铜散热片，可替换为常规10mm厚度铝制散热片，此时需要在芯片与散热片之间加装20x20x1mm的铜垫补偿高度差，壳体内部预留的散热腔空间可同时容纳两种厚度的散热片，不同品牌散热片的鳍片间距、外形公差都可在腔体内完成适配，不会出现装配干涉。

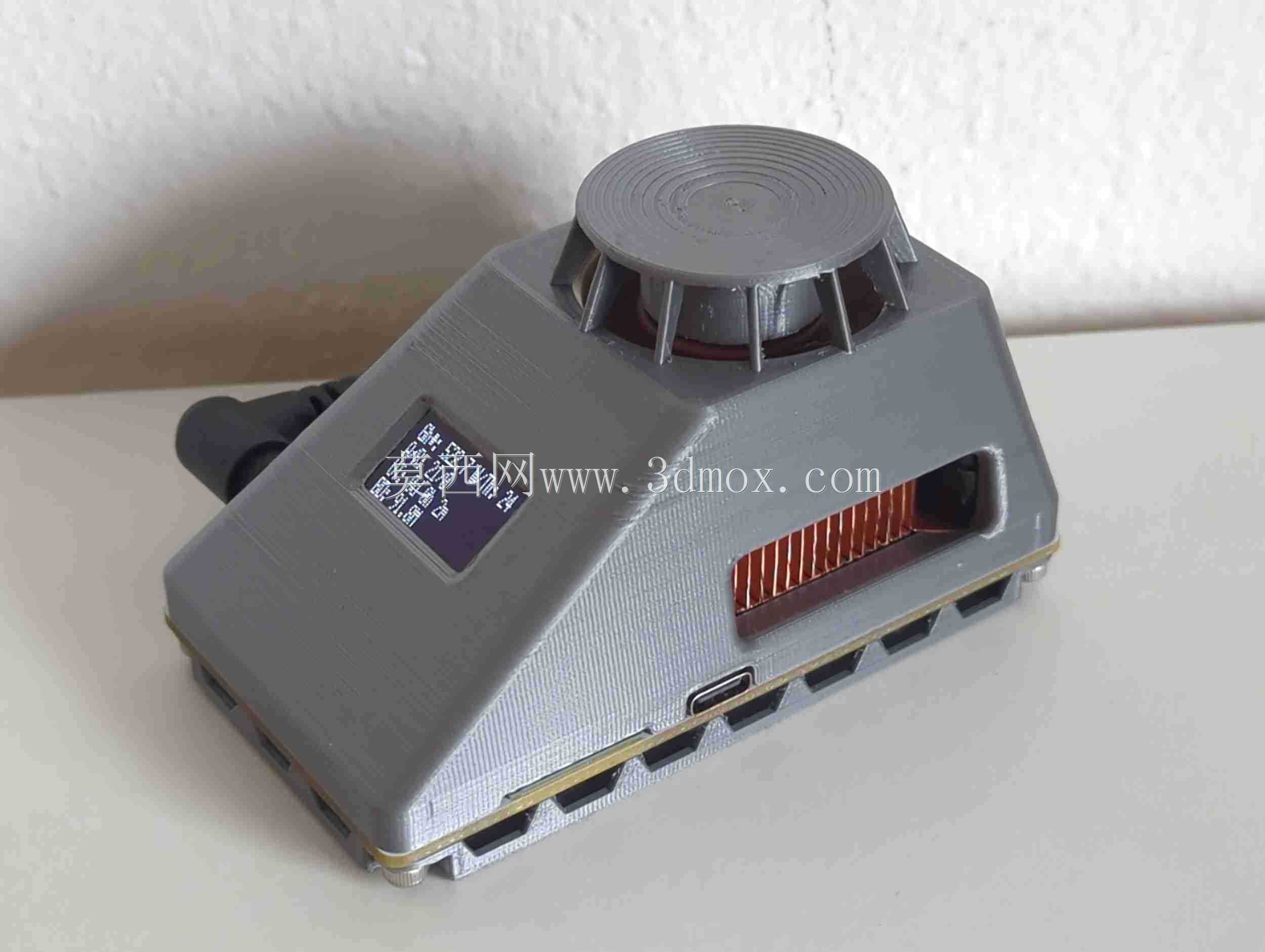

　　壳体正面预留0.96英寸Raspberry Pi显示屏的安装窗口，屏幕可直接嵌入窗口固定，运行时可实时显示算力、温度、运行状态等参数，无需外接显示器即可查看设备工况。壳体侧面预留Type-C接口、复位按键以及各类扩展接口的对位开孔，所有开孔位置与PCB接口精准对齐，装配后线材可直接插接，不需要额外扩孔或调整板件位置。壳体底部预留PCB固定柱位，螺丝柱高度与PCB安装孔位匹配，板件放入后可直接通过螺丝锁附，不会出现板件浮动、接口错位的问题。

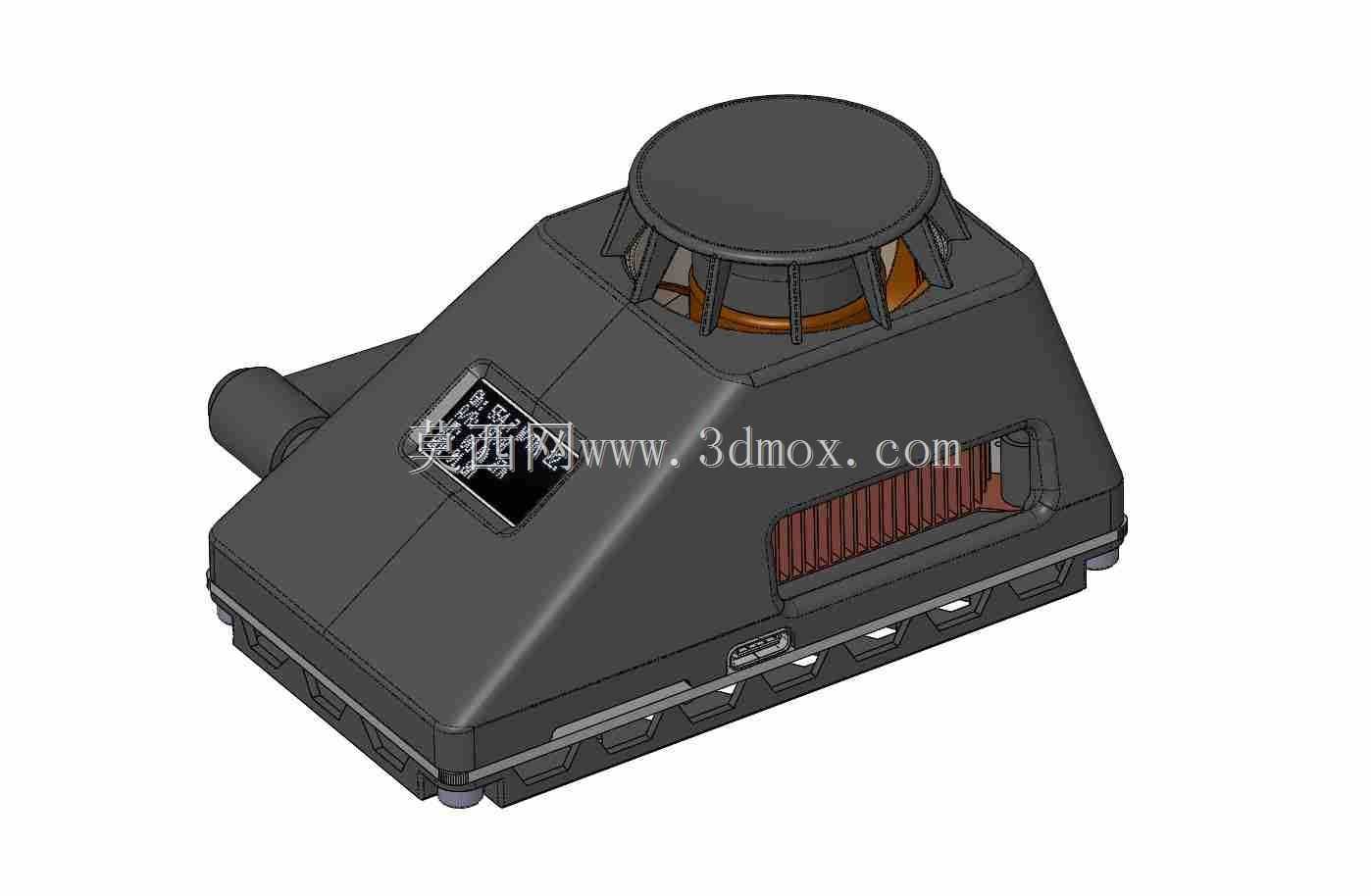

　　外形整体采用楔形梯台造型，相比方正壳体既减少桌面占用的投影面积，也引导内部气流沿斜面流向侧方出风口，降低风阻。顶部风扇位周围设计格栅式进风孔，冷风从顶部均匀吸入，垂直吹向下方散热片鳍片，换热后的热风从侧面格栅快速排出，风道路径短、风阻小，可在低风扇转速下获得足够散热风量，同时降低运行噪音。壳体边缘做圆角过渡，无尖锐棱角，桌面摆放移动时不会划伤台面或线材。

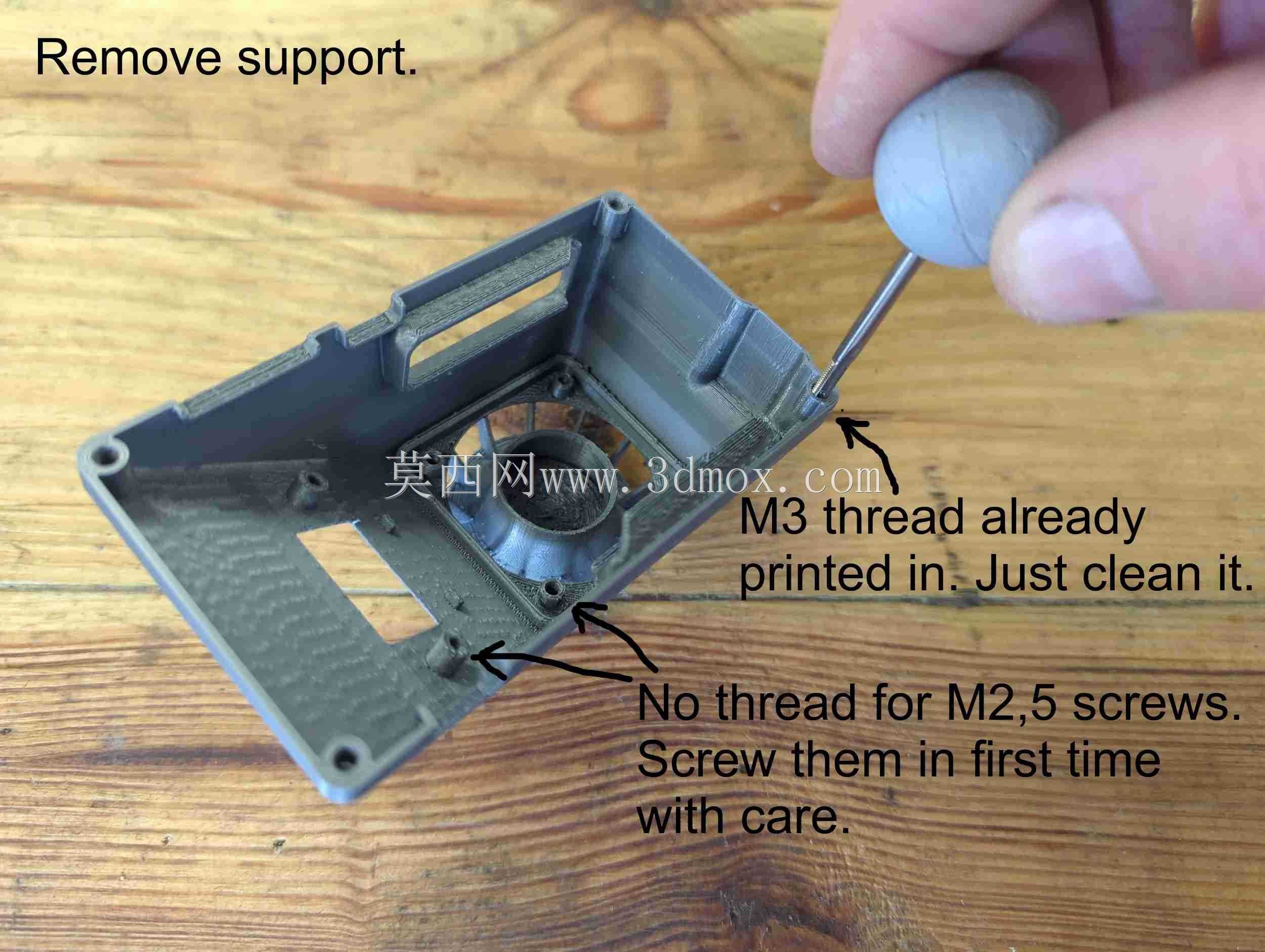

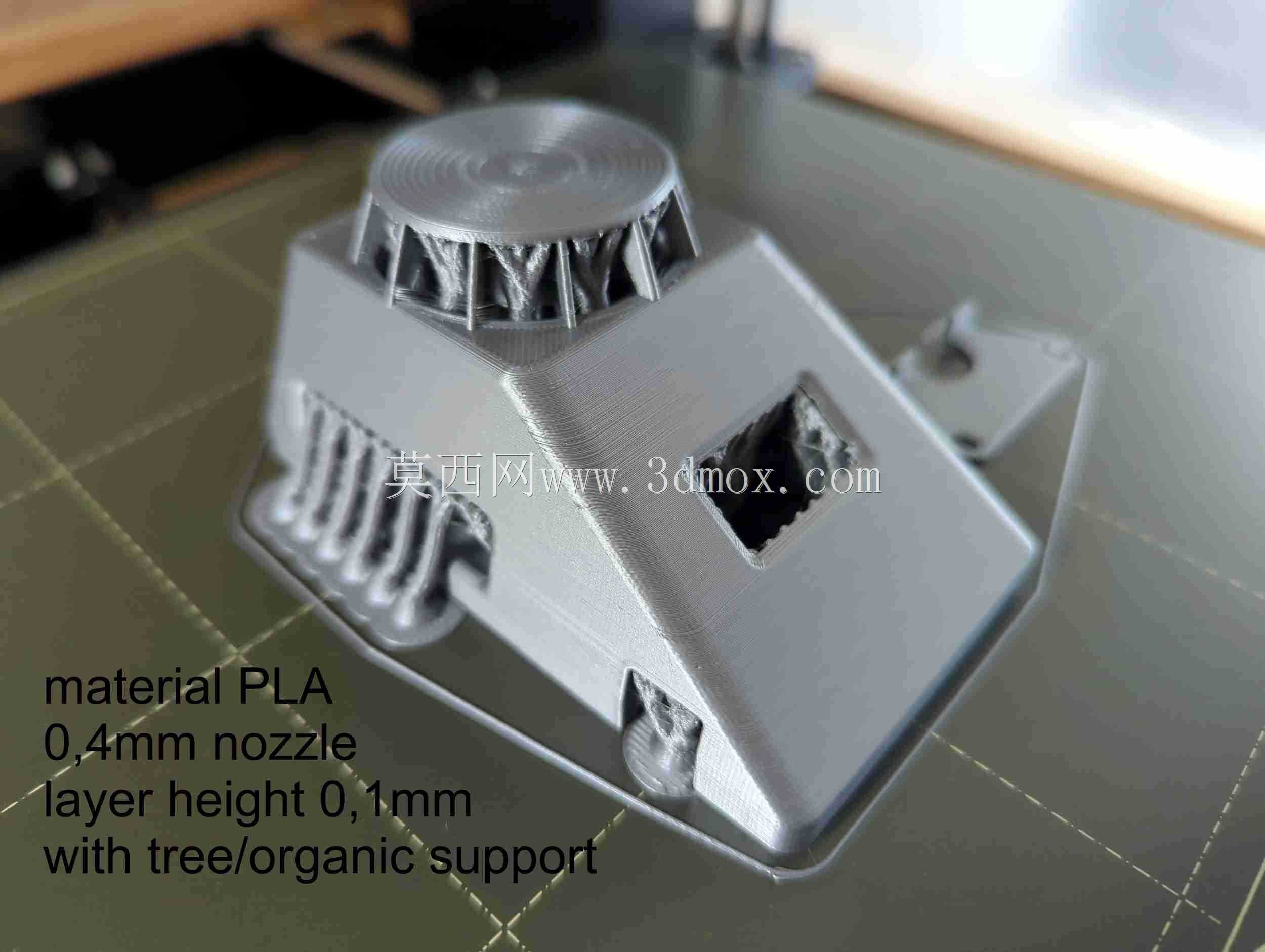

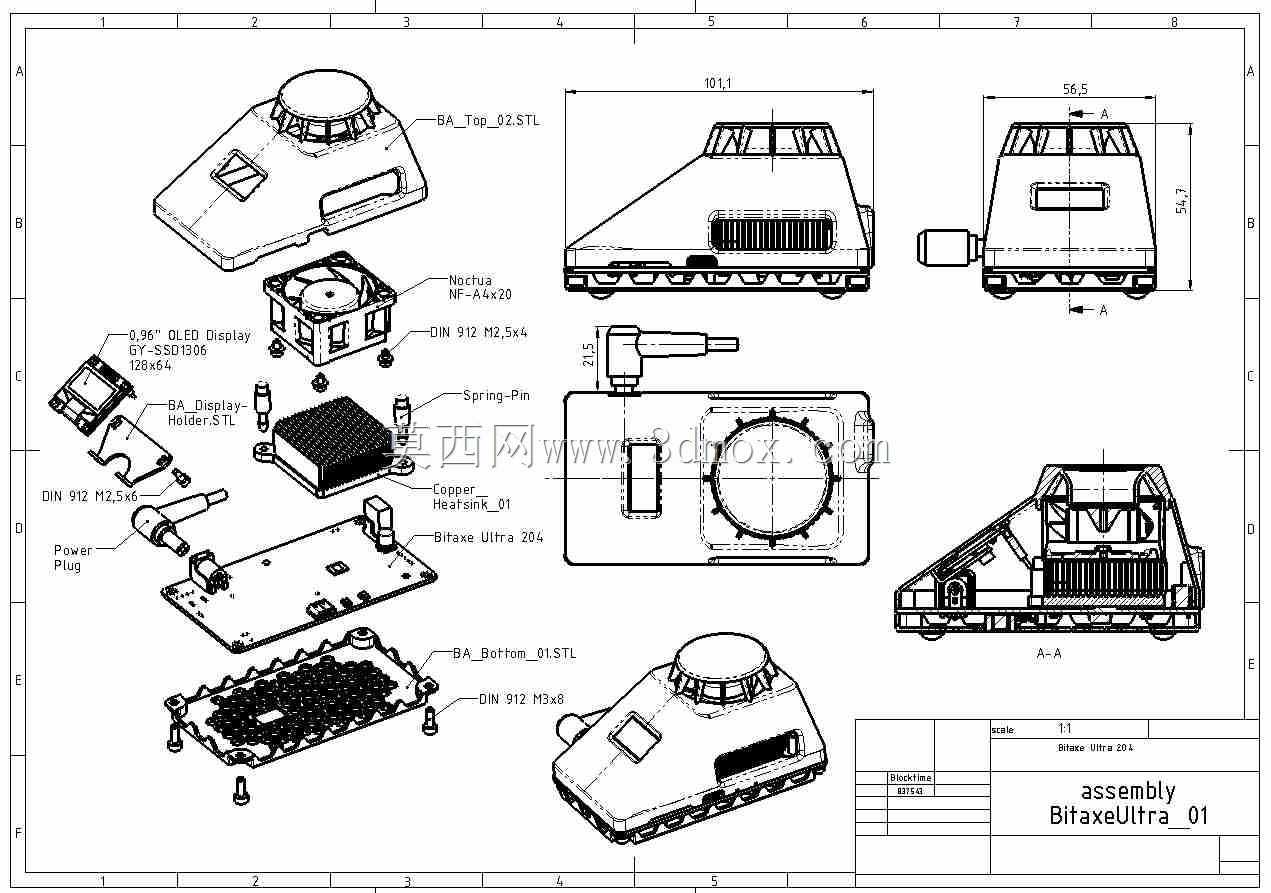

　　安装边界方面，建模时充分考虑FDM3D打印的工艺特性，所有壁厚设置满足打印强度要求，无需支撑即可完成大部分结构打印，装配顺序遵循先将PCB、散热片、导热垫/导热膏预装到底壳，再扣合上盖、锁附固定螺丝，最后将风扇固定到上盖预留位，屏幕可从正面窗口嵌入后通过卡扣或胶点固定。设计中也考虑到Bitaxe Ultra不同硬件迭代版本的PCB元件位置公差，壳体内部预留足够的元件避让空间，即使部分电容、接口位置存在小幅偏移，也不会出现装配顶死的问题；正式打印前只需将实体PCB与模型对位核对接口位置，即可快速完成适配。整套结构把散热、防护、人机交互、装配工艺几个维度的需求整合在同一壳体中，为小型开源矿机的桌面稳定运行提供可靠的结构支撑。
