RV热水器水箱排水密封塞结构设计

　　旅居车热水系统在长期使用中，水箱排水口的封堵件属于容易被忽视却直接影响整机可用性的小型功能件。原车排水塞一旦出现撕裂、老化或配合面失效，水箱在储水状态下会持续漏水，甚至在补水过程中出现溅水、无法保压的问题，直接影响车载水路的正常使用。这套替换密封塞的结构开发，围绕实际水箱开孔尺寸、内壁承压状态以及现场可加工条件展开，没有采用复杂的多组件密封方案，而是以一体成型的盘状塞体完成定位、封堵和手动操作三项功能。

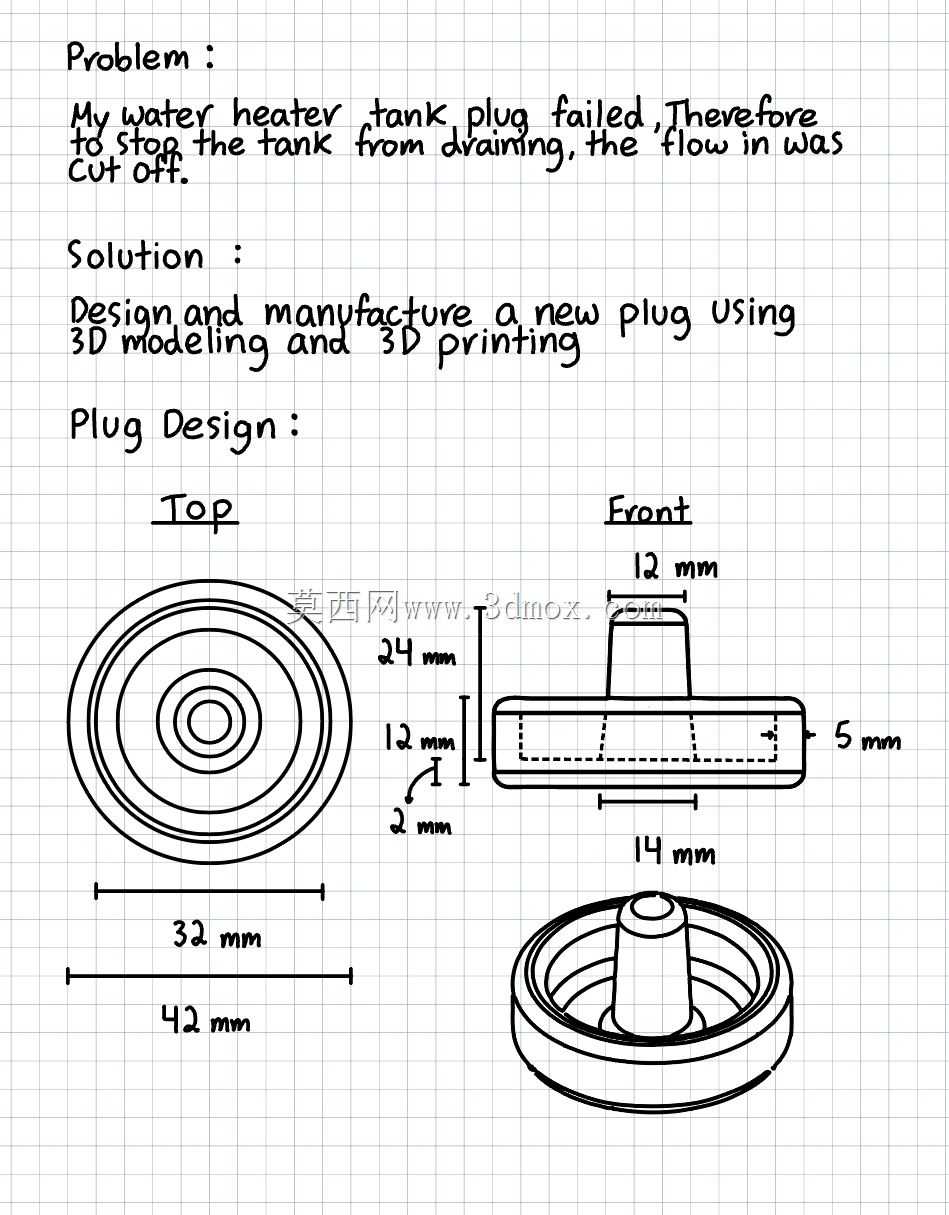

　　从现场测绘结果来看，塞体需要同时适配水箱外壁的贴合面与排水孔的插入段。整体外轮廓采用圆盘式手拧结构，最大外径控制在42mm，盘面主体直径约32mm，较宽的外缘既可以作为手持旋转施力的部位，也能在塞体装入后形成稳定的端面贴合边界。塞体中部设置向上凸起的柱状操作头，柱体顶部直径为12mm，柱根与盘体衔接处做过渡处理，避免小直径凸台在反复拧动时产生应力集中。盘体厚度方向保留5mm的实体尺寸，保证手部施力时盘面不会出现明显翘曲；插入水箱孔位的配合段高度约12mm，配合段根部设置2mm左右的限位结构，用于控制塞体压入孔位后的轴向位置，防止安装过深或贴合不到位。

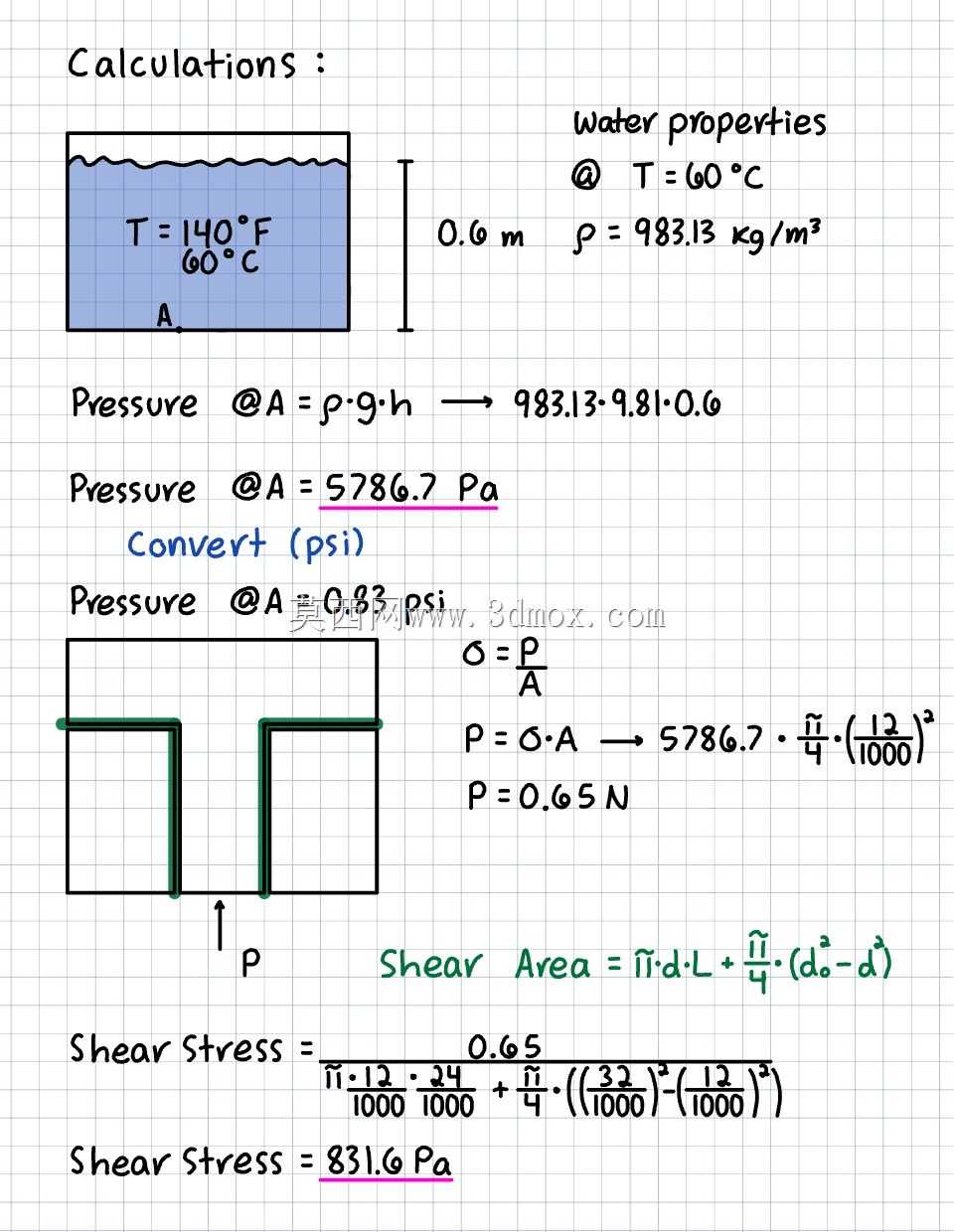

　　结构设计的核心并不只是把孔堵住，而是让塞体在热水环境下同时兼顾密封、承压和拆装便利。热水箱工作时内部存在温度升高带来的膨胀压力，塞体如果仅依靠圆柱面过盈配合，长期受热后容易出现松弛；如果端面压得太紧，又会给现场拆卸带来困难。因此该方案将密封责任分配到两个区域：插入段负责与孔壁形成径向贴合，限制水流的主要通道；圆盘底面则与水箱外壁形成端面接触，承担辅助密封和限位作用。两种配合方式叠加后，塞体在轻微偏装或孔口存在小范围加工误差时，仍能保持较稳定的封堵效果。

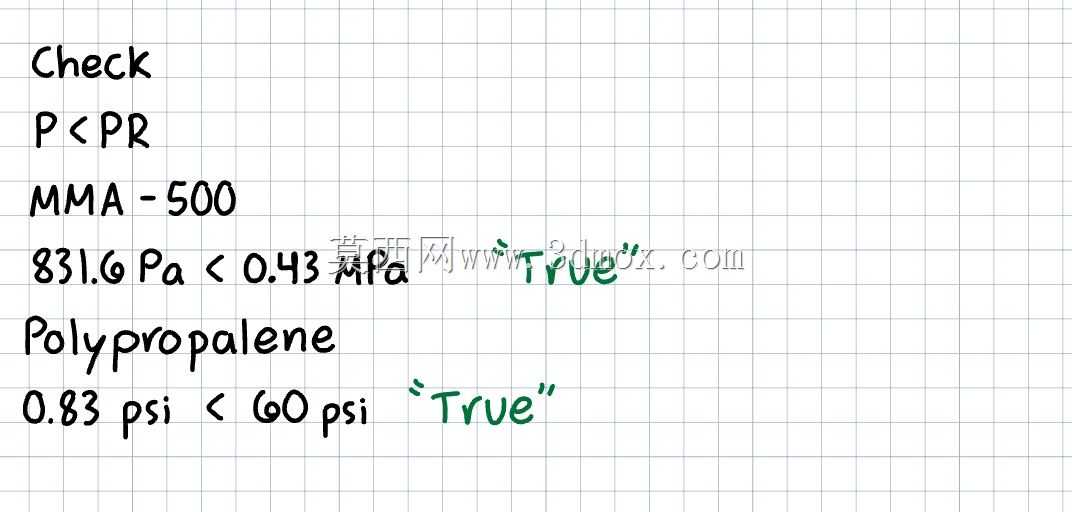

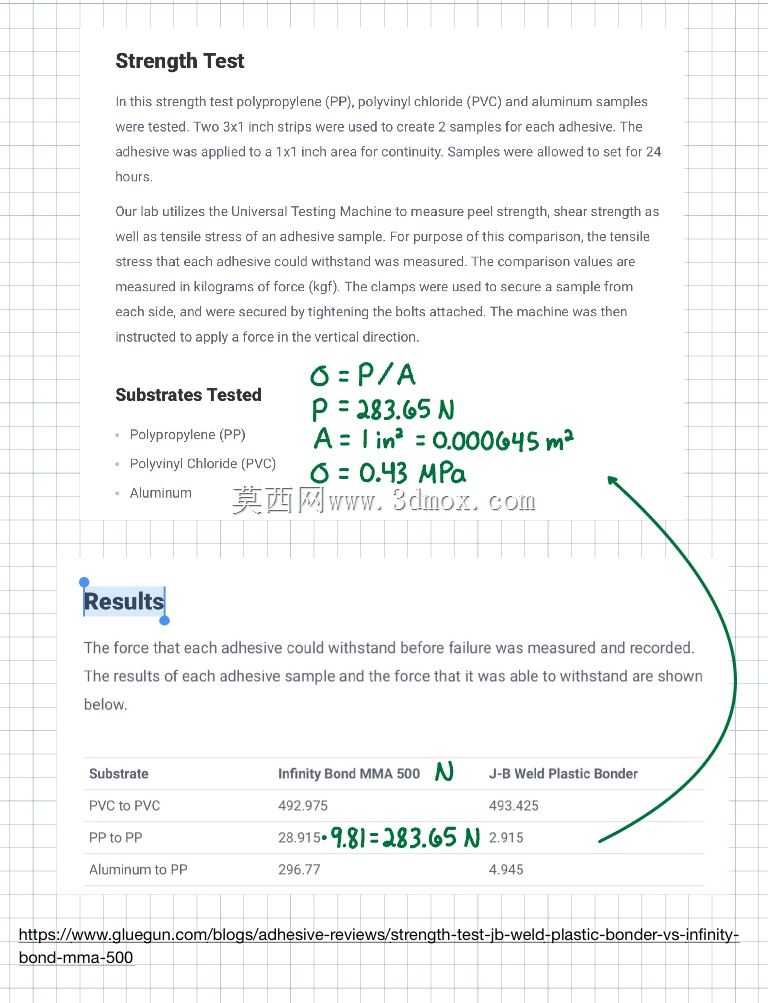

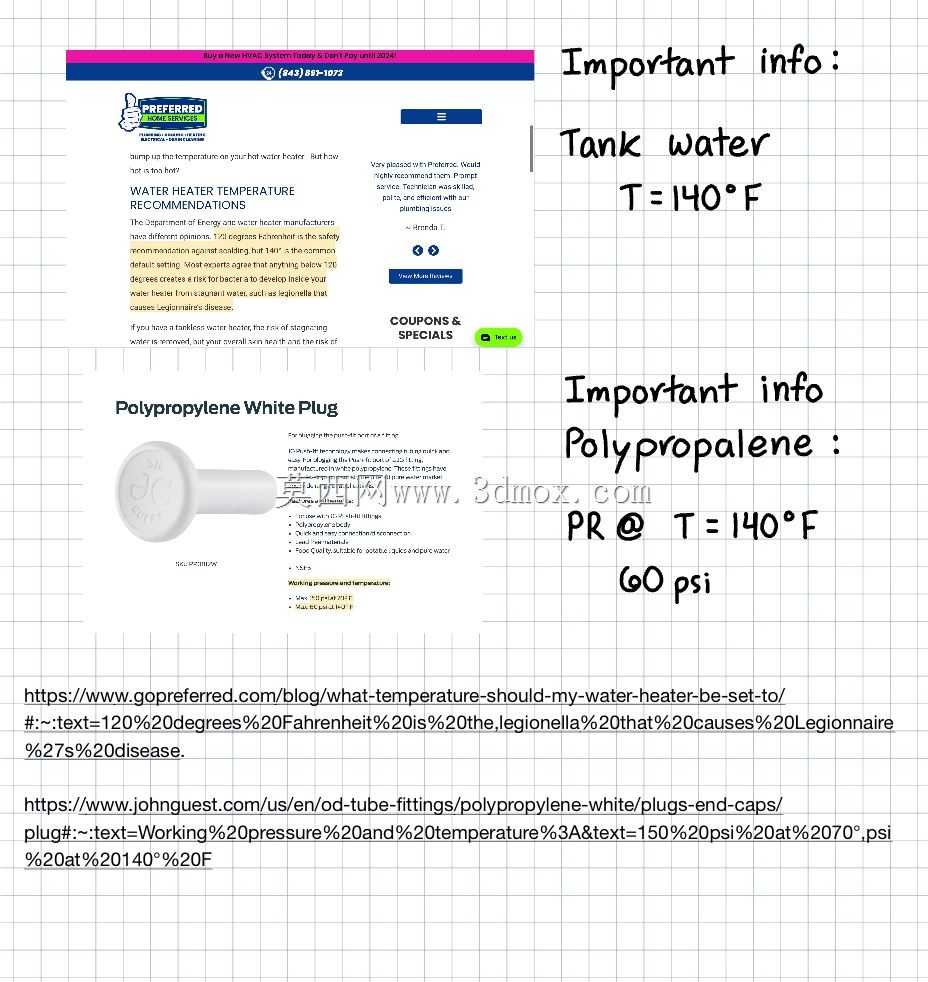

　　材料选择上，塞体面向增材制造的小批量替换场景，优先考虑容易加工、耐热水且具备一定韧性的热塑性材料。PP材料在水箱类构件中具有较好的耐水和耐化学介质表现，打印成型后尺寸稳定性能够满足这类低压密封件的使用要求，同时材料本身具备一定弹性，压入孔位后可以补偿配合面的微小不平。针对塑料件之间难以依靠常规溶剂牢固结合的问题，结构上尽量减少需要后粘接的受力部位，把主要承载和密封功能集中在一体成型的塞体上；若实际装配中需要进一步固定辅助密封圈或局部补强，可在装配前对贴合区域进行清洁处理，保证结合面无油污、水垢和松动杂质。

　　建模时需要重点处理几处容易影响装配的细节。第一，盘体底面与插入段外圆之间的转角不能做成尖锐直角，应保留小圆角过渡，既降低打印层间应力，也避免塞体压入孔口时被边缘刮住。第二，柱状操作头与盘面连接处需要补足根部厚度，使手拧扭矩能够有效传递到整个塞体，而不是让凸台单独承受弯矩。第三，插入段的外径应结合实际水箱孔材和表面粗糙度确定，不宜盲目放大过盈量；对于薄壁塑料水箱，过大的径向撑开力会使孔口周围产生永久变形，反而破坏密封。第四，盘体外缘到孔壁之间要留出足够的视觉和操作空间，42mm的外轮廓能够在不需要工具的情况下提供手指持握面积，同时不会突出水箱外壁过多。

　　在旅居车、小型储水容器、实验水箱以及低压热水设备的维护场景中，这类替换塞并不追求高复杂度，而是强调尺寸可测、形状易加工、装拆逻辑清晰。三维建模过程中，可先依据水箱孔位实测值建立插入段，再反向生成端面圆盘和操作柱，随后检查塞体在极限压入位置时是否与周边管路、保温层或箱体加强筋发生干涉。对于需要后期打印验证的版本，还应关注成型方向：盘体底面尽量保持平整，密封配合面减少层纹台阶，必要时通过调整放置角度或后处理提高接触面光洁度。整体来看，该构件以简洁的回转体结构解决热水箱排水口失效后的替换封堵问题，尺寸边界明确，安装方式直接，适合作为小型水路维修件和非标储水设备配套密封件进行结构参考。
