二十毫米表带TF支付支架结构

　　该结构面向智能手表与复古电子表的日常佩戴场景，核心目标是在不改变腕表主体外观的前提下，把薄型支付卡或TF形态卡片收纳到表带区域，使腕带同时承担固定、包覆、定位和快速取放的功能。实际使用中，佩戴者不需要额外携带钱包或独立卡套，卡片随腕表固定在手腕上，适合通勤、门禁、小额支付、运动和轻装出行等场景。结构重点不在复杂传动，而在柔性材料、卡扣间隙、卡片边界、腕部贴合以及拆装寿命之间取得平衡。

　　从安装边界看，支架围绕20毫米表带宽度建立，宽度方向需要与表耳间距、表带厚度和表扣位置协调。卡片装入后不能越过表带弯折区，否则手腕弯曲时会产生明显顶压；也不能过于靠近表耳，因为该区域在佩戴时承受反复折角，硬质卡片会把局部应力集中到表带表面。模型中将卡片容纳区布置在表带相对平直的中段，支架两侧保留柔性连接带，使表带仍能沿腕部弧度弯曲。外缘做圆角过渡，避免薄片状零件在层压制造或长期弯折时出现应力发白。

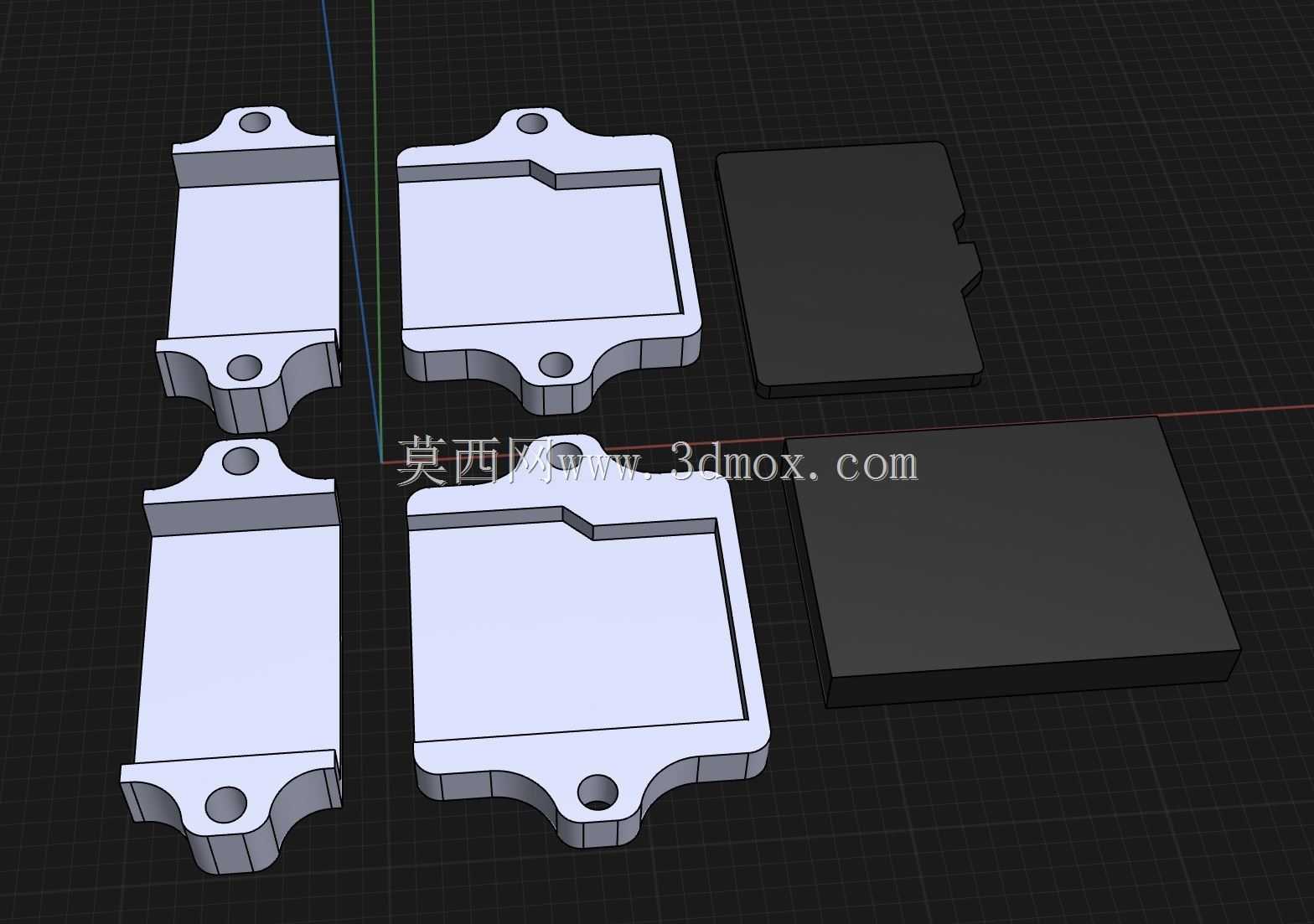

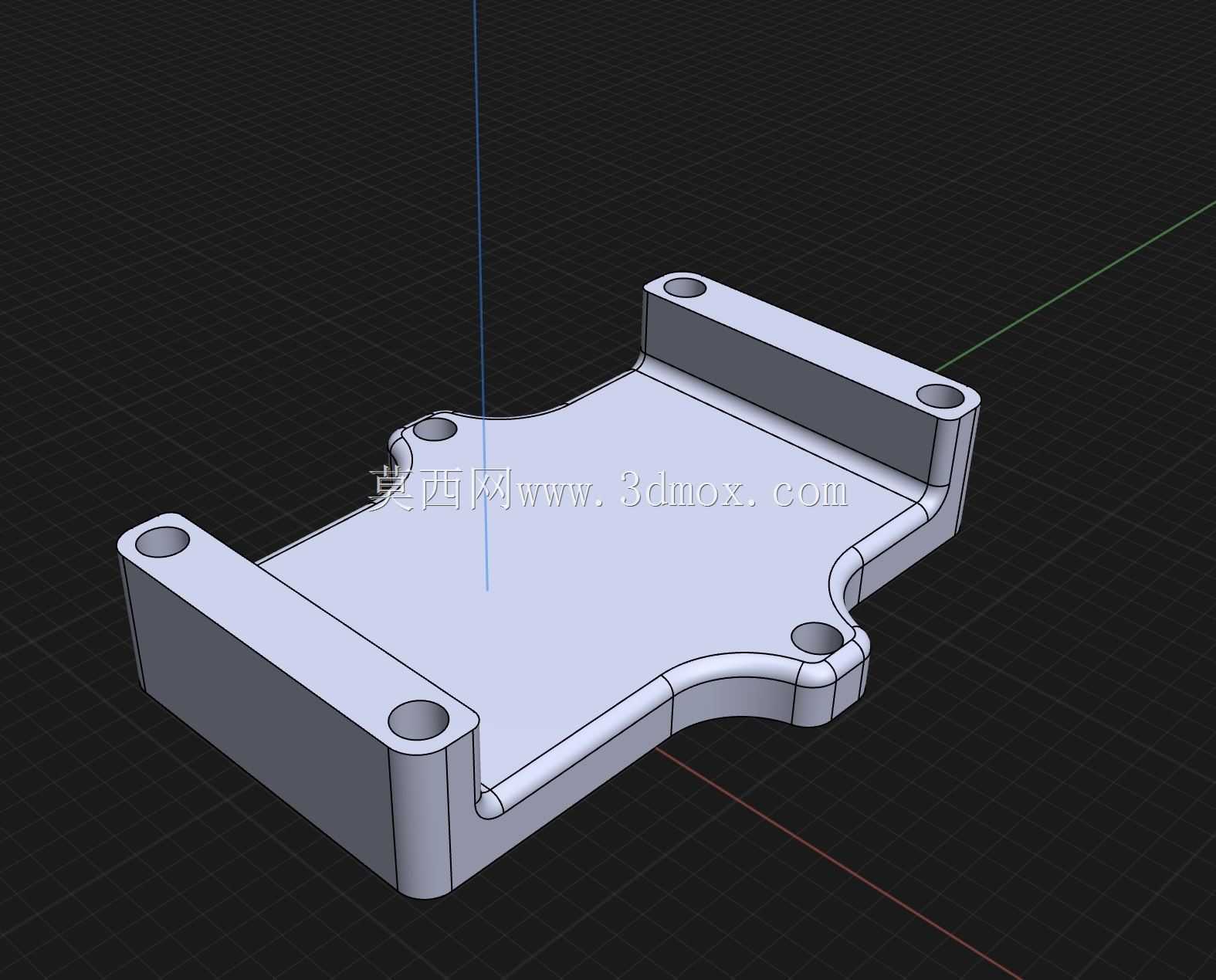

　　功能上，这套结构分为柔性腕带贴合件、卡片承托件和侧向固定件。柔性件负责接触手腕，需要较低硬度和较好的回弹，保证佩戴时不硌手；承托件负责维持卡片平面，防止卡片在表带内滑移或旋转；固定件则通过螺钉、穿孔和卡扣组合把多个小件连成一体。卡片并非简单塞入夹层，而是由定位边界限制前后位移，再由压盖控制法向间隙。间隙过小会造成卡片插拔困难，甚至压伤卡面；间隙过大则会在手腕活动时产生晃动，敲击表带并影响触感。

　　设计思路来自对普通手表表带改装的工程化处理。腕表本身空间极其有限，表壳下方不宜增加凸起，否则会压迫腕骨；表带虽然空间狭长，却能利用宽度方向容纳薄卡。因此结构没有把功能件集中在表壳背部，而是将承载区转移到表带中段。这样做的好处是拆装时不需要拆表，表壳防水和按键结构也不受影响；缺点是必须严格控制表带弯曲半径，以及卡片在柔性带上的姿态。模型通过分段式骨架解决这一矛盾：靠近卡片的区域保持近似平面，远离卡片的区域保留柔性，腕带弯曲时应力主要由两侧连接带吸收。

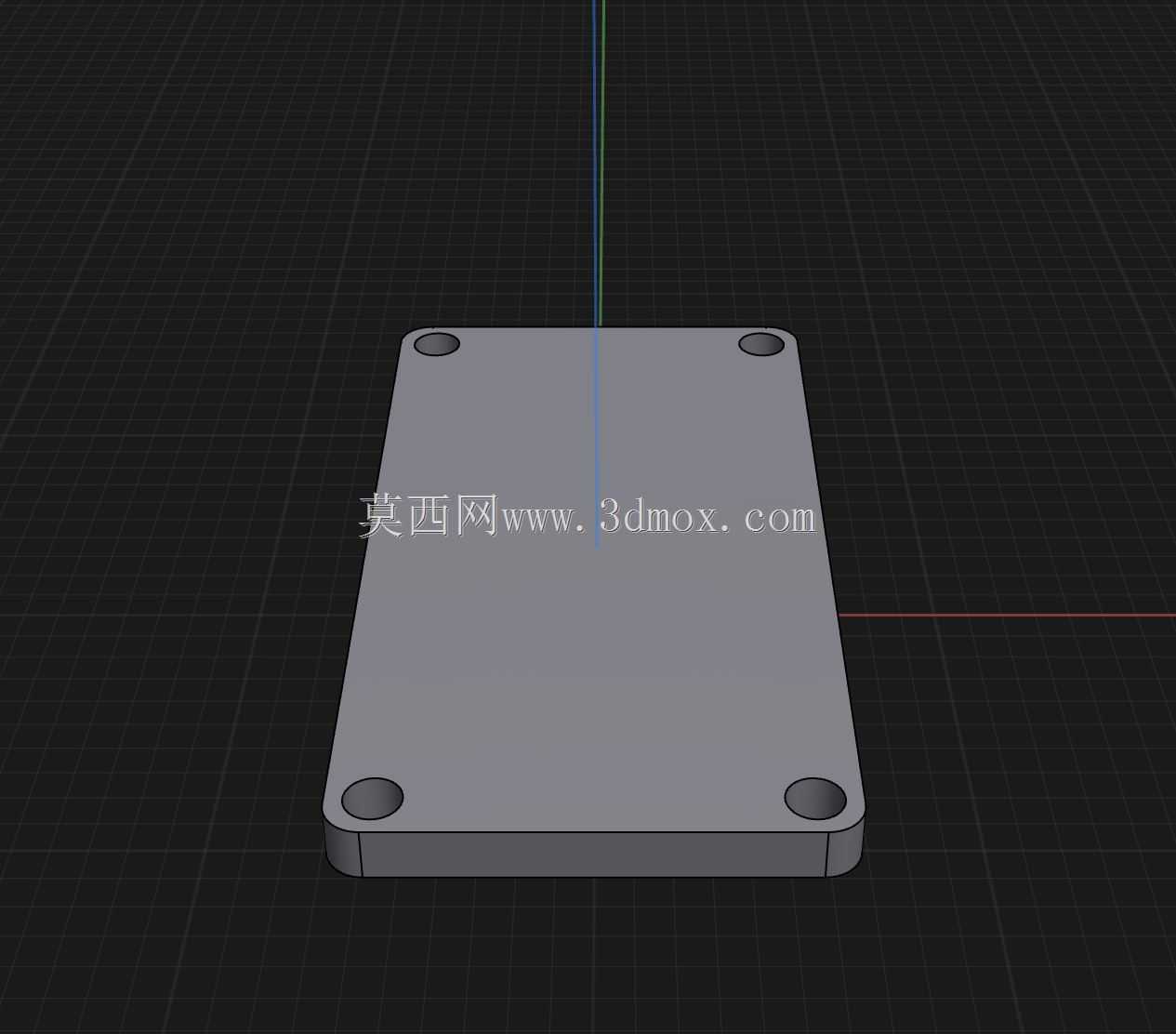

　　外形尺寸方面，承托区的长宽依据薄卡轮廓和表带宽度共同确定，卡片四周保留均匀侧壁，端部设置取放缺口或开启结构。支架厚度不能只按卡片厚度计算，还要计入上下覆盖层、螺钉头沉位、打印层间强度和手腕压迫余量。若覆盖层过薄，表面容易被卡片棱角磨穿；若过厚，则腕带变硬，佩戴时像在手腕上绑定小片硬板。工程处理上通常让卡片区域略宽于表带本体，但外缘做斜面收窄，使视觉厚度和实际接触压力都得到缓解。

　　材料选择体现了不同部位的受力差异。与手腕接触并需要随腕部变形的部分适合采用柔性材料，利用其摩擦和回弹提高佩戴稳定性；承托盖、侧框和螺钉固定件则更适合刚度较高、打印后尺寸稳定的材料。硬质材料可以维持孔位和卡扣形状，柔性材料负责舒适贴合，两者通过穿孔柱、螺钉或机械咬合连接。若全部使用柔性材料，螺钉孔容易在反复拆装后撕裂；若全部使用硬质材料，表带会失去佩戴舒适性，并在腕部弯曲时产生明显杠杆力。

　　卡片处理和装配边界也需要在结构设计时预留。薄卡表面常有印刷层和芯片区域，承托面不应设置尖锐凸筋，压盖也不能直接压在芯片凸起位置。定位筋应尽量接触卡片边缘或非关键平面，避免刮伤卡面。取卡结构可以采用端部推孔、侧向缺口或薄型开盖方式，但开启力不能过大，防止用户用金属工具撬裂支架。对于需要频繁取出的场景，卡片入口处应设置倒角，内壁保持连续平面，减少插拔时的刮擦。

　　从制造角度看，这类小件对孔位收缩、桥接和层纹方向较敏感。柔性件打印时需要关注悬垂和支撑痕迹，支撑面若落在接触手腕的一侧，会直接影响佩戴触感；硬质件则要关注小孔收缩、螺钉柱强度和薄壁翘曲。螺钉连接柱不宜设计成孤立薄管，周围应加筋或与侧壁相连，使拧紧力分散到框架上。盖板与底座之间建议设置错位防呆结构，避免装配时方向颠倒。

　　在整机佩戴关系上，支架不能干涉表耳转轴、表带生耳和表扣运动。表带穿过表耳后，靠近表壳的第一段仍需保持原有弯曲能力，因此支架起始位置应离开表耳一定距离。表扣侧也要预留调节长度，卡片区不能覆盖常用佩戴孔位，否则不同腕围用户无法正常收紧表带。结构边缘与表带孔之间应保留连续材料带，避免在开孔密集区形成断裂路径。

　　整体来看，该模型不是单纯的外观附件，而是一个把薄卡承载、腕部柔性、拆装维护和表带安装边界合并考虑的机械结构。其价值在于用小型化框架把非腕表原生功能集成到20毫米表带系统中，同时保留腕表主体独立性。对结构设计人员而言，类似项目的关键在于控制薄卡间隙、软硬材料连接、弯曲区布置和表面接触压力，只有这些边界同时满足，支架才可能在日常佩戴中稳定使用。
