卡西欧F91W替换表壳3D打印结构设计

　　这套结构围绕卡西欧F91-W腕表的替换外壳展开，核心目标是在保留原厂腕表机芯、显示模块与按键操作逻辑的前提下，做出可通过桌面增材制造完成装配的替代表壳。日常使用场景里，老旧F91-W腕表常出现表壳发黄、表带连接位开裂、按键周边磨损、表镜压合边崩缺等问题，直接更换原厂外壳往往受配件供应限制，而通过三维建模重构表壳，可以按手头实物的实测尺寸调整壁厚、按键间隙与表带连接跨度，既适合腕表改装爱好者做个性化替换，也能作为小批量定制穿戴配件的结构参考。

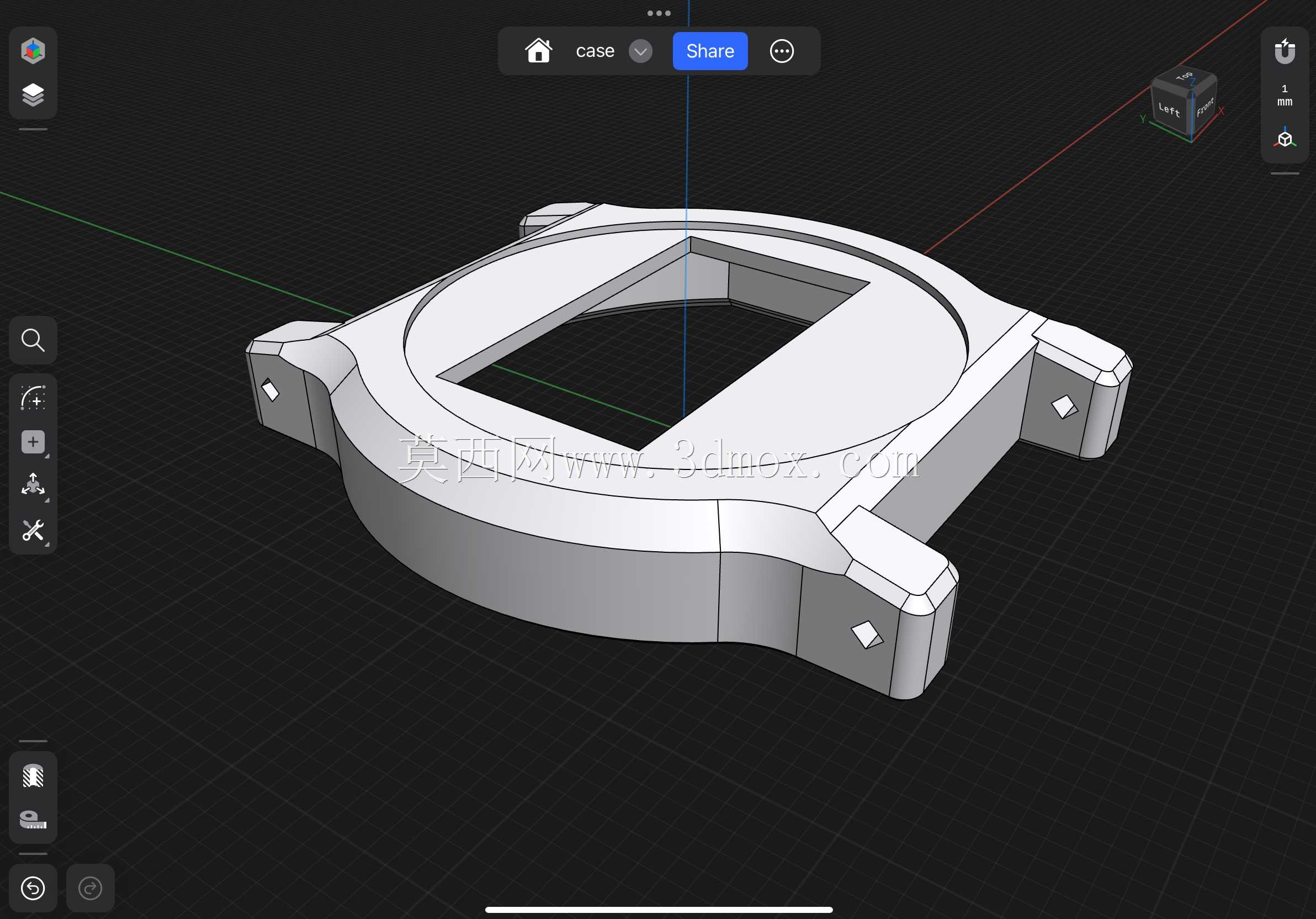

　　表壳顶部预留了28毫米规格玻璃屏幕保护器的嵌槽，槽位深度按薄片钢化膜的厚度做限位，装配时采用强力胶将玻璃保护片粘接在槽内，槽边做一圈窄压边，避免保护片受侧向挤压时移位。屏幕可视区域完全避开边框遮挡，正面看过去保护片与表壳上表面基本齐平，不会因凸起过高在日常摩擦中被边角掀起。底部螺钉位采用M1.4×4规格的连接尺寸，螺钉从表壳背侧旋入，对应机芯固定柱的位置做了局部加厚，柱根周边增加圆角过渡，避免打印件在螺钉锁紧时出现层间开裂。

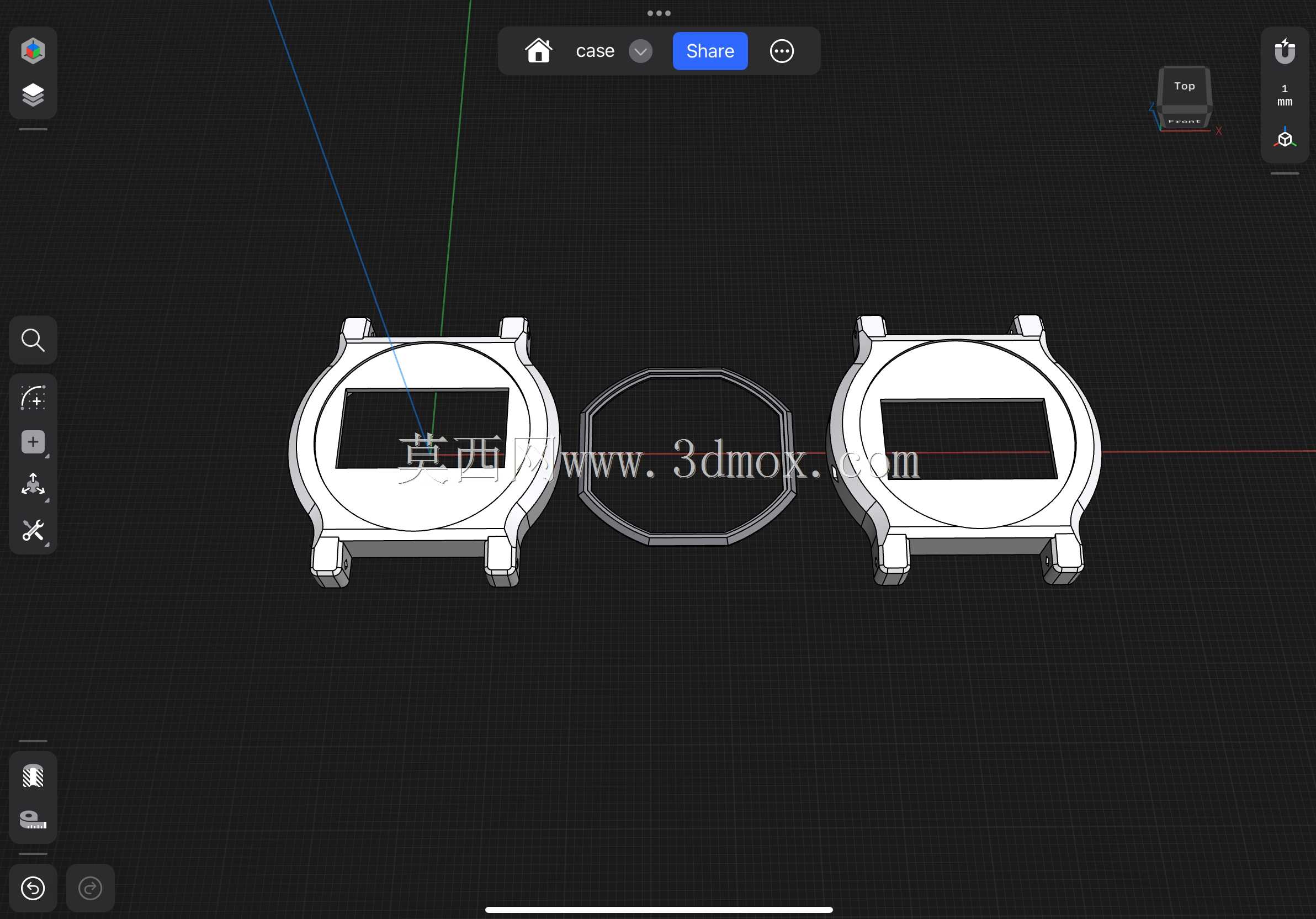

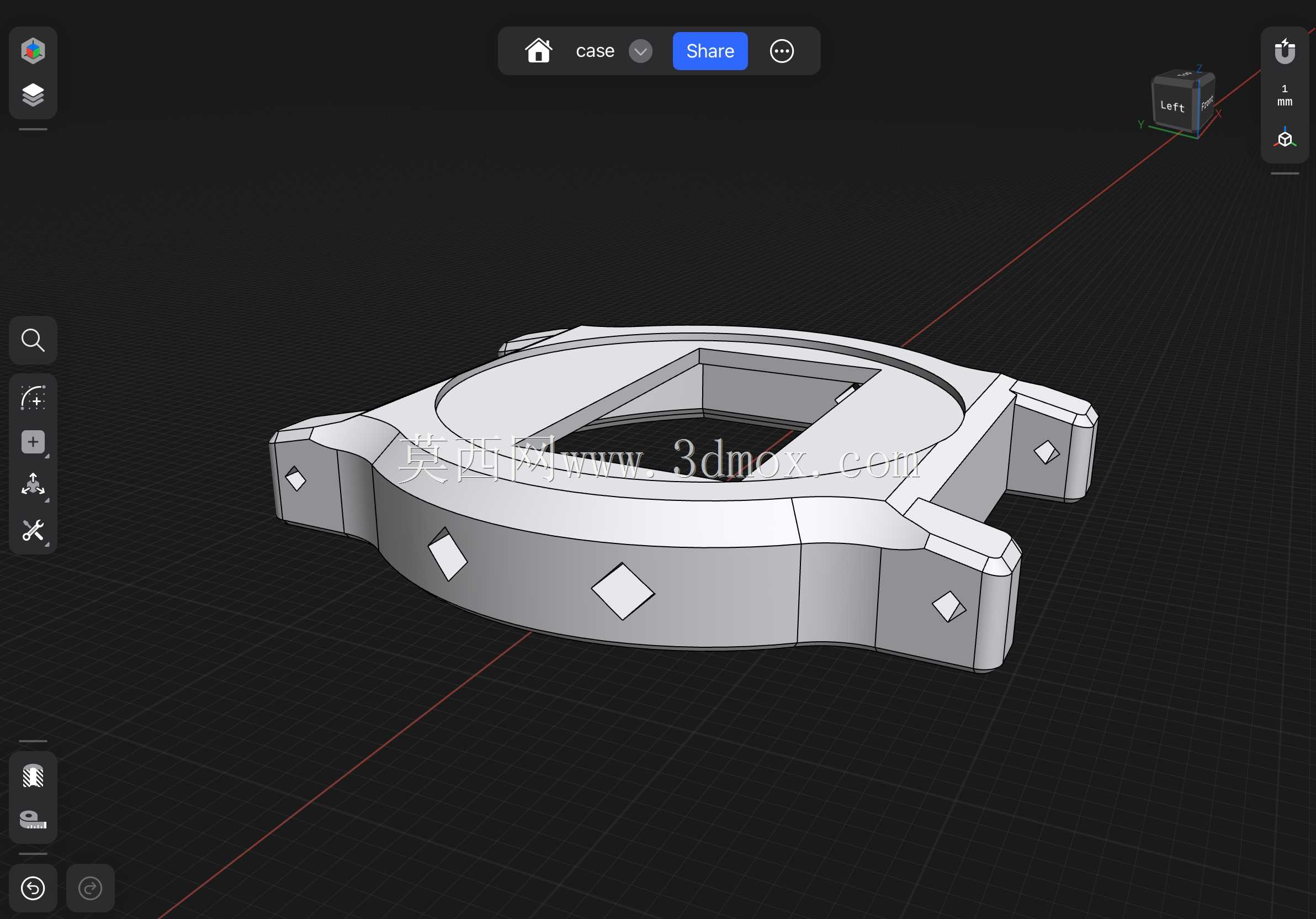

　　建模时先把原厂表壳的关键装配边界逆向整理出来：机芯容纳腔的内轮廓要包住电子模块的凸起部位，按键孔位置与原厂按钮轴线对齐，孔周留0.1到0.2毫米的活动间隙，防止打印层纹造成按钮卡滞。表壳外缘没有做多余装饰，重点控制手腕贴合面的弧度，使表壳背面与腕部接触面保持平缓过渡。表带连接区域兼容18毫米、20毫米、22毫米等常见男士替换表带的安装宽度，连接耳位内部留出穿针空间，耳端外侧做圆角，避免表带弯折时与硬壳发生干涉。

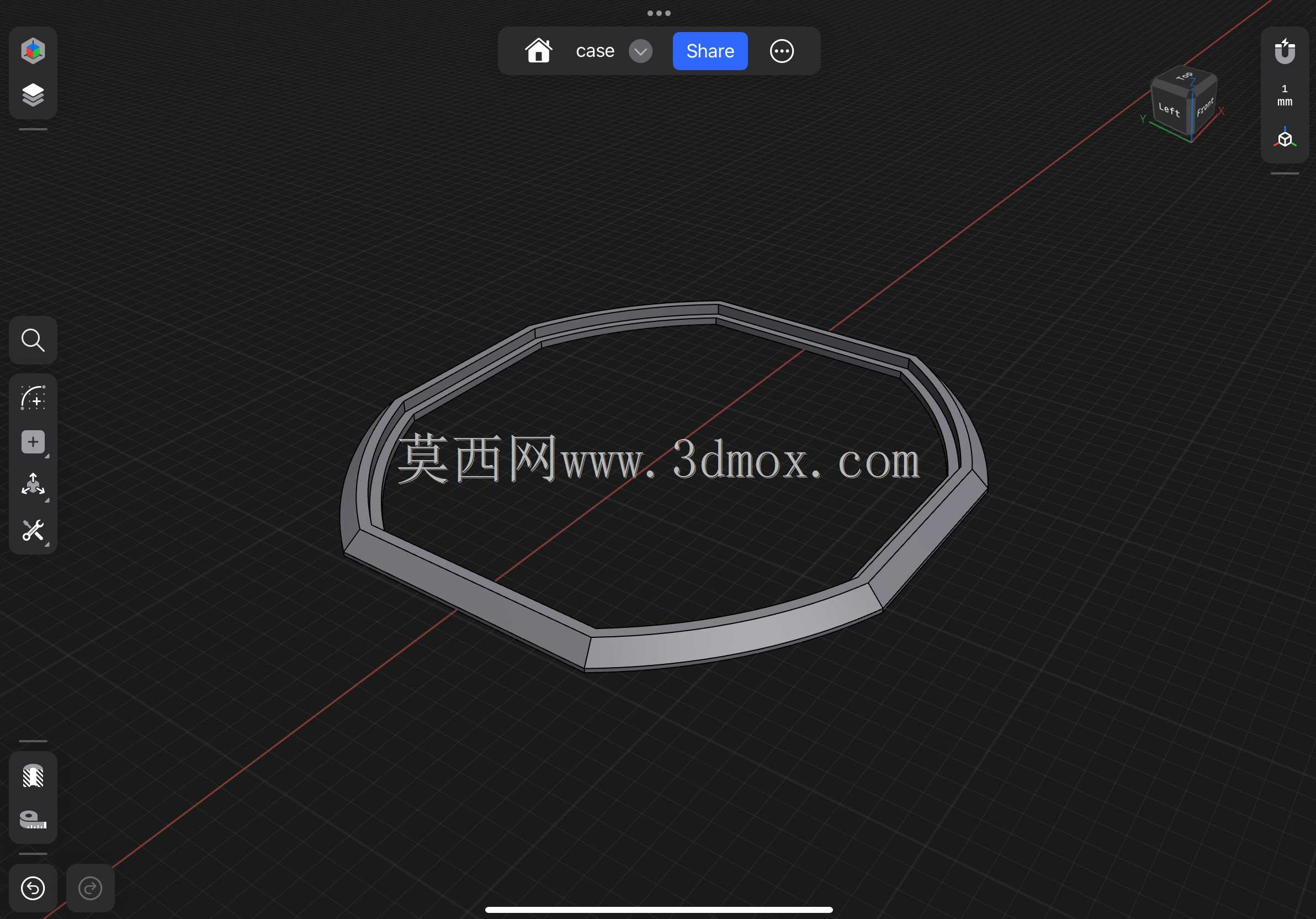

　　针对不同打印材料，结构上做了区分思路。主体外壳采用PET-G材料打印时，层厚可按0.2毫米设置，周线数取5圈，填充密度不必过高，因为表壳主要受力集中在螺钉柱、表带耳位和按键孔周边，这些位置通过局部壁厚和周线承担载荷；喷嘴温度可按材料工艺特性设在较高区间，热床温度保持在适合PET-G附着的范围，零件底部与平台接触稳定即可。顶部屏幕保护片属于独立嵌件，不与表壳一体打印，这样可以避免透明件在FDM成型中出现层纹影响读数。底盖垫圈则适合用TPU一类柔性材料成型，层厚同样可取0.2毫米、周线5圈左右，柔性垫圈压在表壳与底盖之间，能够补偿打印平面的微小不平，减少灰尘、汗渍从背侧缝隙进入机芯腔。

　　结构设计中还考虑了后期迭代的便利性。表壳内腔的加强筋没有做成满布网格，而是沿螺钉柱、表带耳和按键孔之间布置短筋，既减少打印材料收缩引起的翘曲，也给机芯放入时留出误差补偿空间。若后续需要换用不同厚度的屏幕保护片，可以只调整顶部嵌槽深度，不改变机芯固定柱和表带连接位；若要适配不同宽度的表带，也可以在保持耳位根部强度的前提下修改连接槽跨度。按键部位采用独立小按钮与表壳孔位配合的方式，按钮内侧保留触碰原厂微动开关的凸点，外侧表面做轻微防滑纹理，按压行程控制在微动开关有效动作范围内，避免出现按到底却无触发的情况。

　　从装配顺序看，先将机芯模块放入内腔，确认显示屏正对顶部窗口，再穿过M1.4螺钉把底盖或固定架锁紧；螺钉不宜一次拧到底，应对角逐步加力，让打印件受力均匀。随后将柔性垫圈放入背侧密封槽，再安装表带穿针，最后把玻璃保护片粘接进顶部嵌槽，待胶层完全固化后再进行佩戴。整个结构不依赖复杂机加工，普通FDM设备即可完成主体制作，适合在腕表维修、个性化改装、小批量配件开发中作为结构验证样件使用。
