小型航拍无人机螺旋桨防护防撞架

　　这类半包围弧形护架主要面向小型多旋翼航拍飞行器的近人作业场景，在室内巡检、教学演示、仓储盘点、影视近景拍摄以及新手训练飞行中，桨叶一旦触碰墙面、货架、人员肢体或树枝，高速旋转的螺旋桨既容易被障碍物打断造成瞬间失稳坠机，也会对周边物体和人员产生割伤风险。防护架的核心作用就是在桨叶旋转平面外侧建立一道物理隔离边界，把碰撞接触点从脆弱的桨尖转移到护架本体上，碰撞瞬间护架先于桨叶接触障碍物，通过弧形外圈的滑移导向让机身顺着障碍物表面滑开，而不是让桨叶直接硬撞击停转。

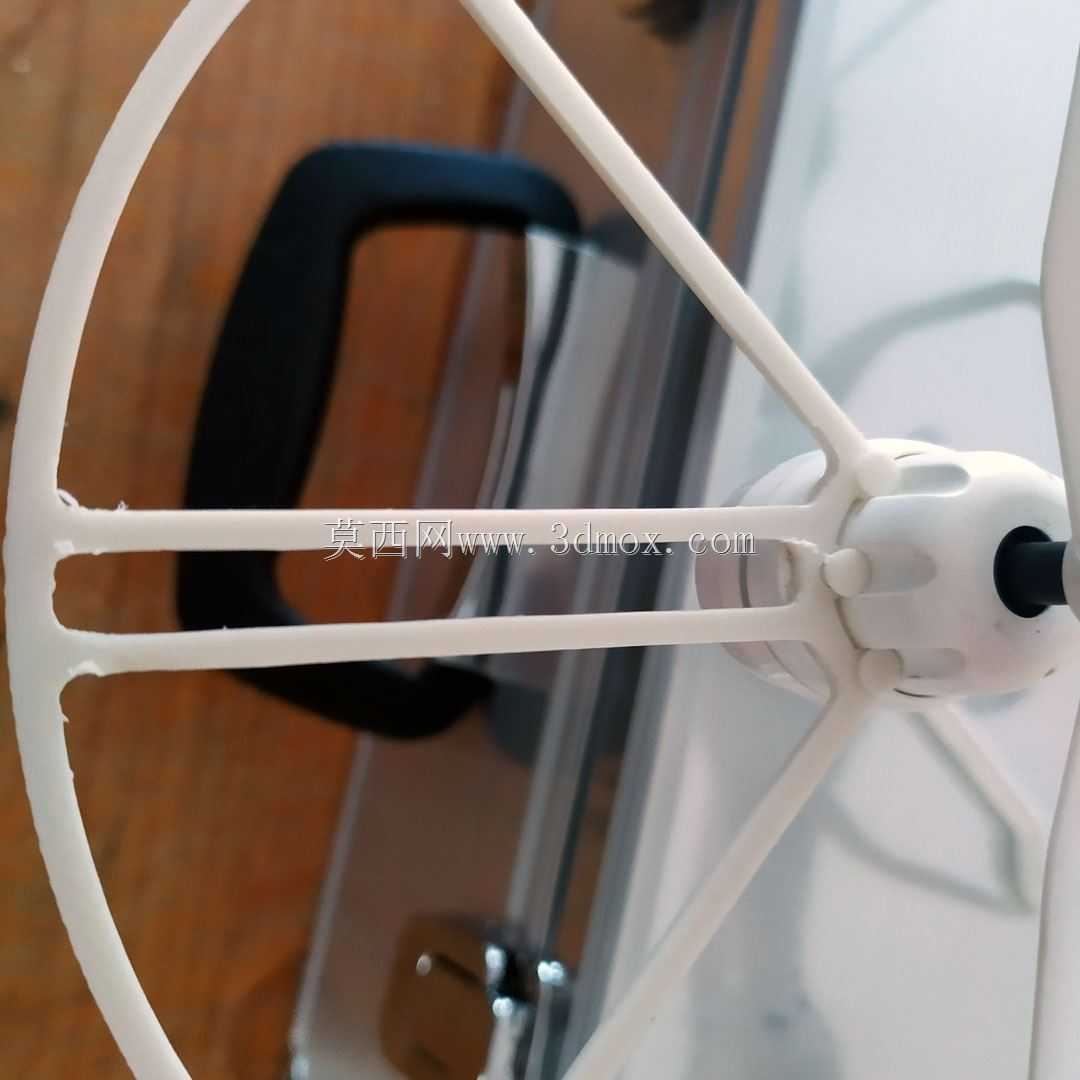

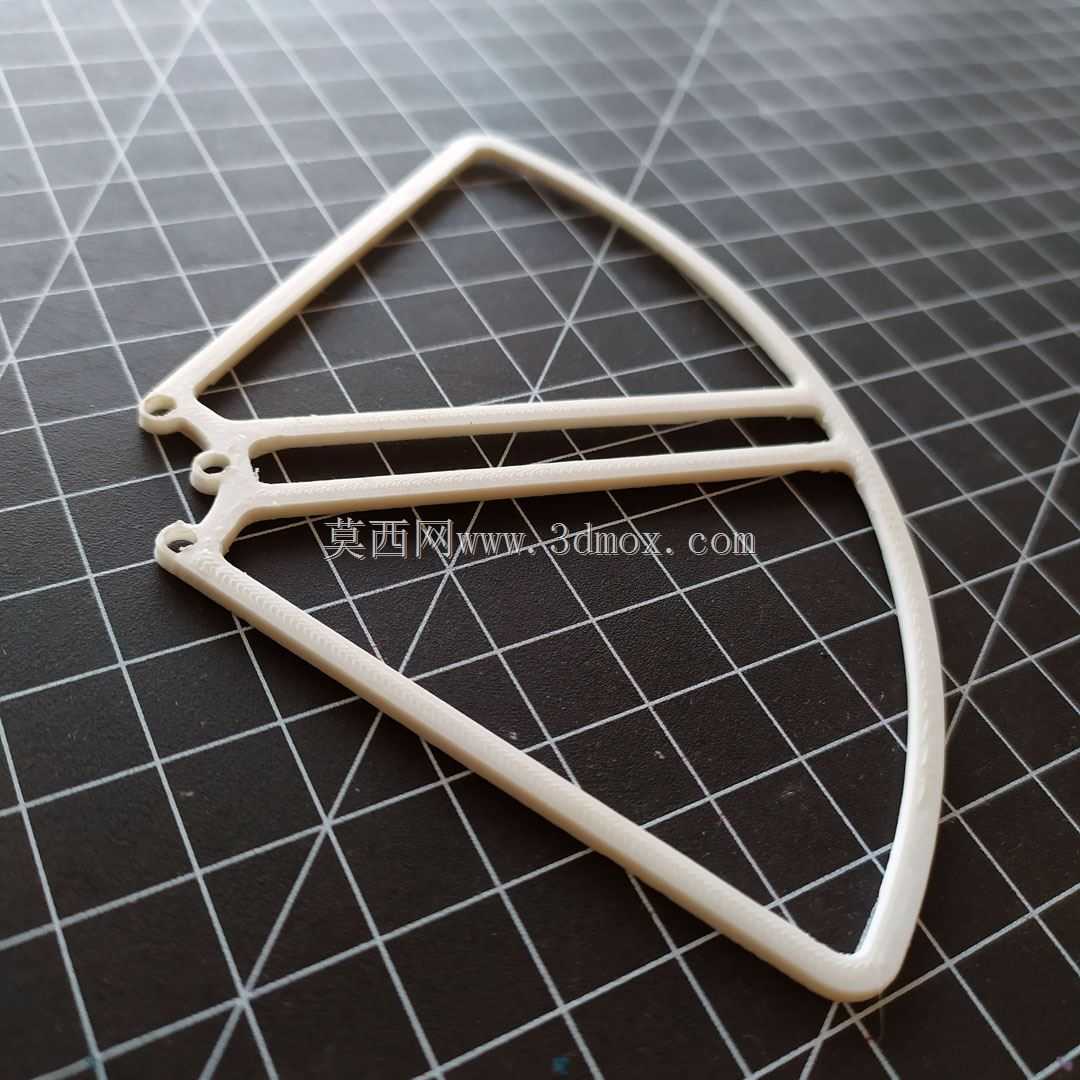

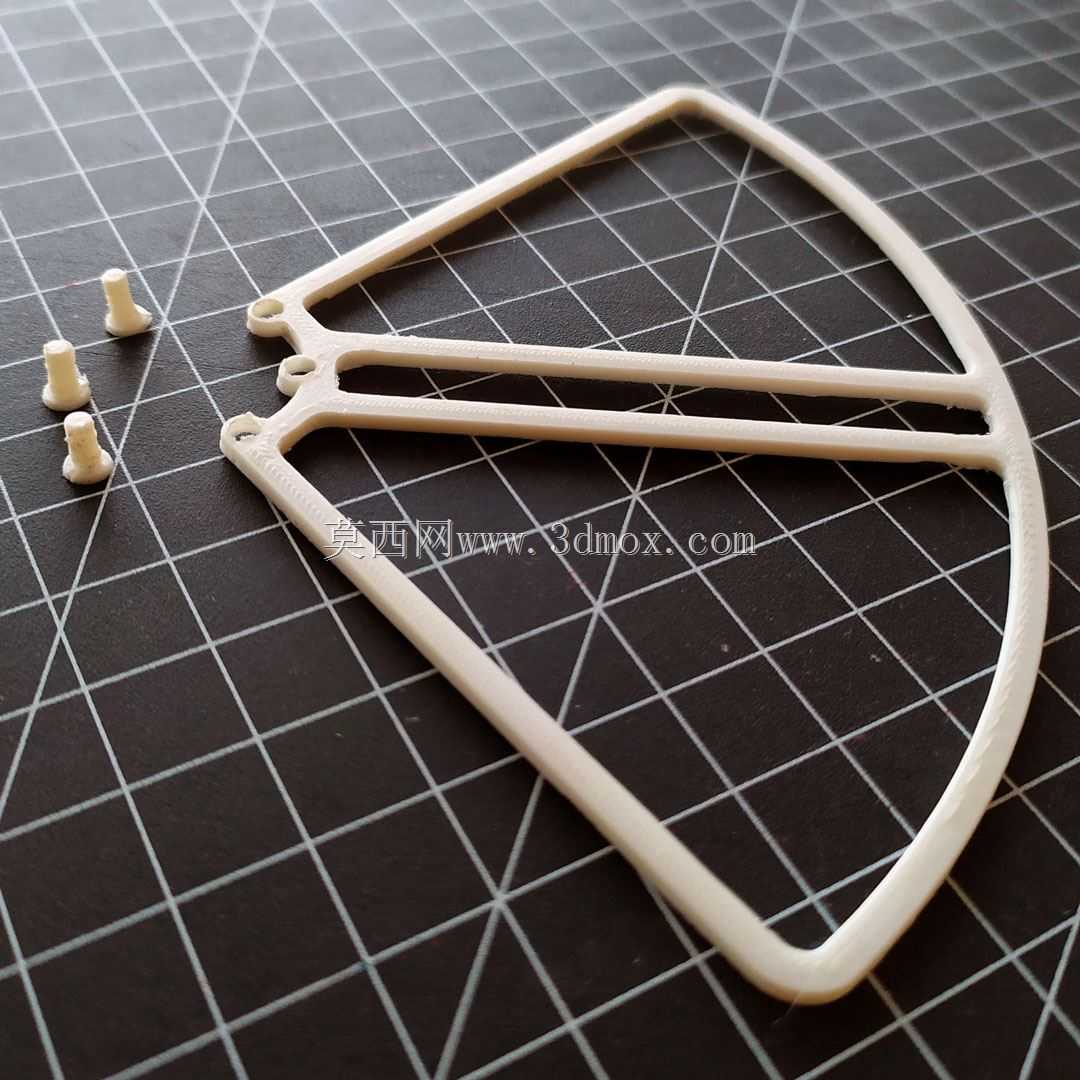

　　从结构布局来看，该护架采用单侧扇形半包围形态，对应单组螺旋桨的防护需求，多架飞行器可在四个机臂末端分别安装对应护架，合围后形成完整的全周桨叶防护圈。外圈采用连续弧形薄壁梁结构，弧度与桨叶旋转扫掠轨迹同心布置，确保护架内壁与桨尖之间预留均匀的安全间隙，既不会在正常飞行时与桨叶发生气动干涉或摩擦，又能在侧向撞击时第一时间承接冲击力。护架内侧设置两根斜向加强筋，从靠近机臂的安装座位置向外圈弧边延伸，把外圈弧形梁受到的侧向撞击力分解传递到根部安装点位，避免薄壁外圈在磕碰后出现局部凹陷变形。

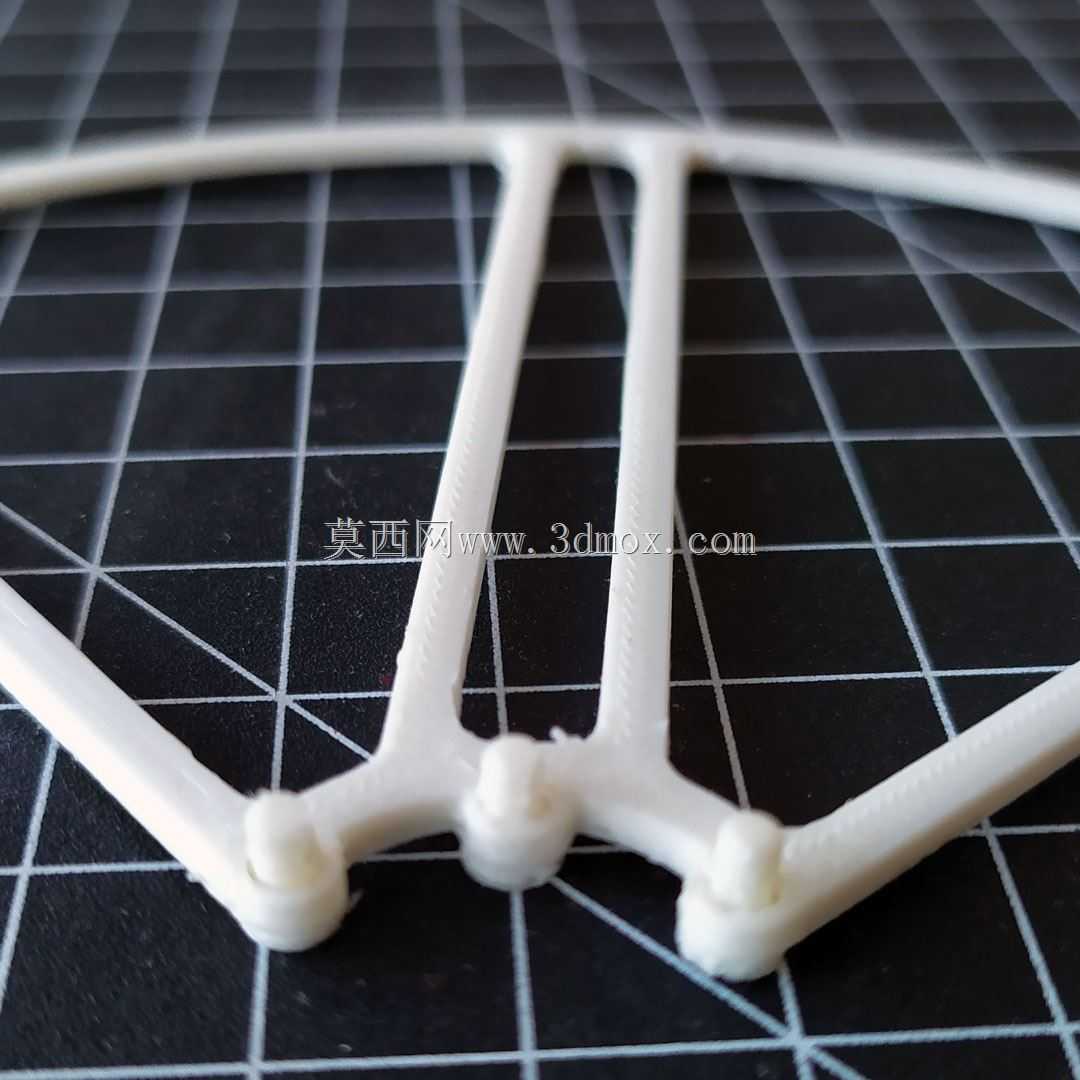

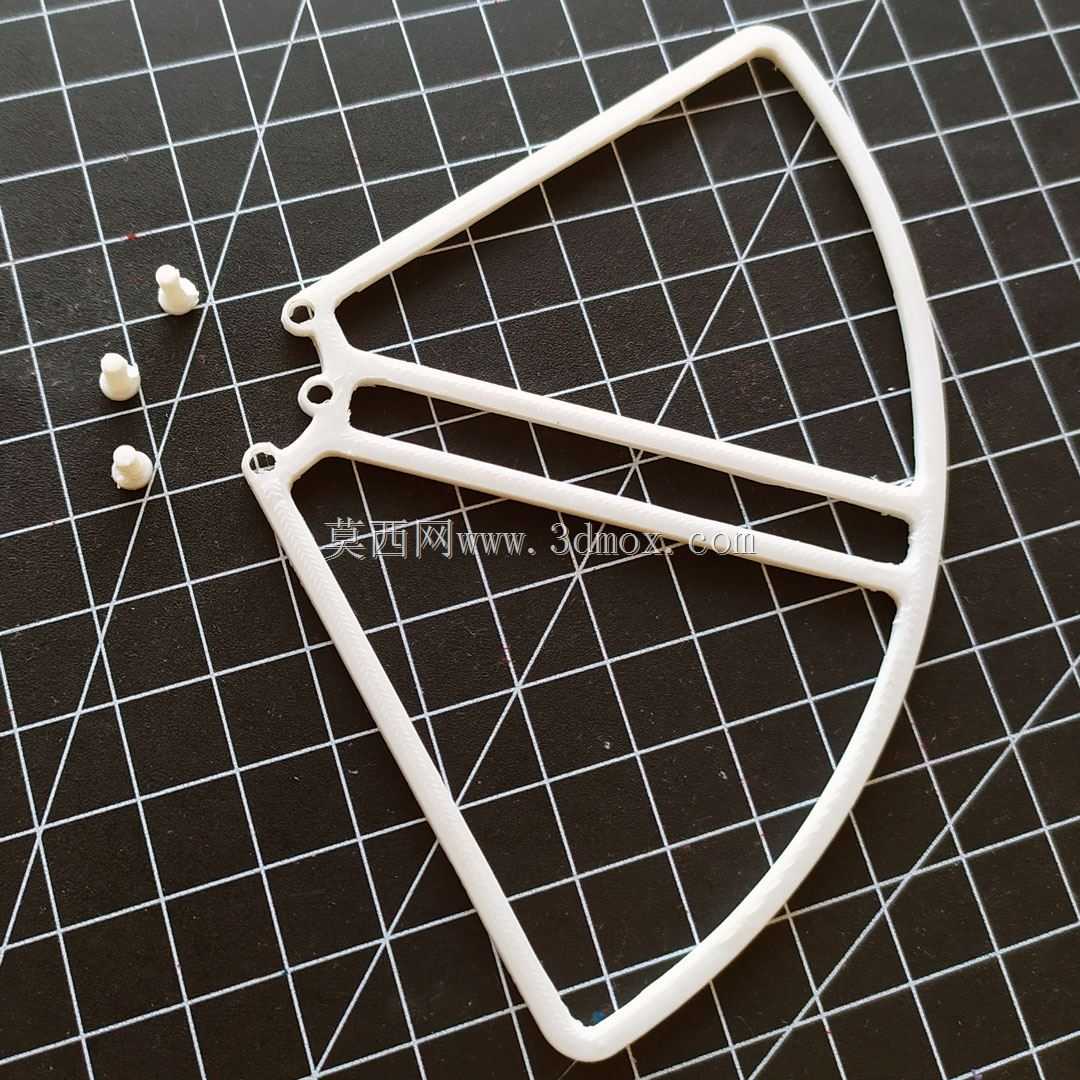

　　设计过程中首先要锁定的边界是桨叶旋转直径，护架的内圈净空尺寸必须略大于桨叶扫掠圆的半径，在桨尖与护架内壁之间留出足够余量，抵消飞行过程中桨叶受气动载荷产生的柔性挠度、电机轴微小装配偏心以及机身震动带来的位移量，防止高速旋转的桨叶剐蹭护架内壁产生额外阻力甚至打桨碎裂。根部的两个安装凸台对应机臂末端的电机座安装孔位，凸台上预留同轴装配孔，可直接通过螺丝与电机底座、机臂上端面叠层锁紧，不需要额外设计复杂的快拆卡扣，既降低了小型配件的注塑成型难度，也保证连接刚性，碰撞时不会出现护架整体脱落的情况。

　　壁厚分配上遵循外圈受力段适度加厚、筋板居中减薄的原则，整体采用等强度思路：外圈弧形边作为直接承接碰撞的主体，壁厚略大于内部斜筋，保证磕碰后优先产生微量弹性变形而非脆性断裂；两根斜向加强筋在保证支撑刚度的前提下做窄幅处理，尽可能减少结构本身的迎风面积，降低额外气动阻力。整个护架的投影轮廓完全处于桨叶旋转平面的外延范围内，不会向下突出超出机臂底部、也不会向上高出螺旋桨旋转面，避免干扰飞行器的离地间隙以及上方气流 intake。安装完成后护架重量集中在电机座周边，对整机重心的影响控制在极小范围内，不会因为附加防护配件导致飞行器重心偏移、续航时间出现明显衰减。

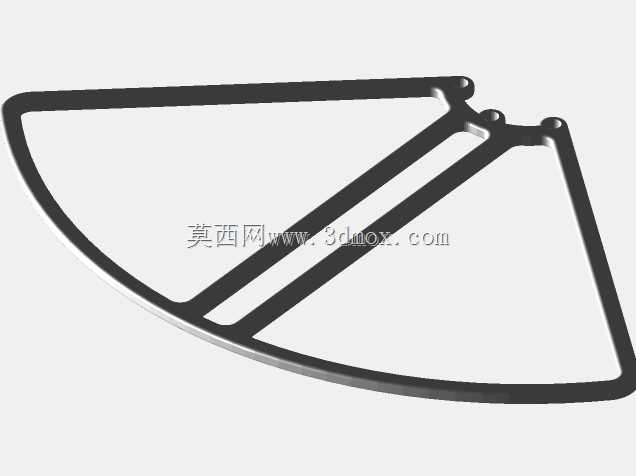

　　实际工况下，这类护架最常应对的是低速侧向碰撞，比如室内飞行时侧面擦碰墙壁、穿梭狭窄通道时剐蹭管道，弧形外圈的光滑曲面不会勾挂网线、电线等纤细障碍物，碰撞后接触面沿弧面切线方向分力会让机身自动转向脱离障碍，大幅降低卡桨坠机概率。结构建模时需要重点校验安装孔的同轴度，保证两个锁紧孔的中心距与电机座安装孔完全匹配，装配后护架根部无松动旷量；同时外圈的合模线位置做顺滑过渡，避免凸起毛刺在碰撞时成为应力集中起点。针对小型无人机的轻量化需求，整个护架在满足抗冲击要求的前提下尽可能去除非受力区域的多余材料，斜筋之间保留大面积镂空，既减少材料用量降低配件自重，也让螺旋桨产生的下洗气流可以顺畅穿过护架，最大程度降低护架对旋翼流场的干扰，保证飞行器原有姿态响应灵敏度不受明显影响。
