家用壁挂式三叶轴流风叶结构设计

　　这套三叶风叶结构主要面向壁挂式电风扇的送风端设计，常见于宿舍、教室、小型办公区、餐饮门店以及家庭卧室等贴墙安装的空气循环场景。壁扇本身不占用桌面和地面空间，安装高度通常在人体活动区域上方，因此风叶需要在较低噪声、较宽扫风范围和稳定驱动之间取得平衡。该模型围绕扇叶本体、中心轮毂以及与电机轴连接的配合区域进行完整表达，能够用于外观校核、运动干涉检查、装配关系确认以及后续工程图细化。

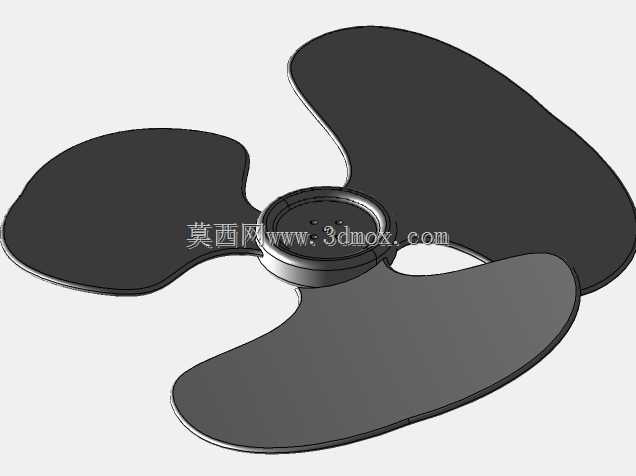

　　从实际用途看，风叶是壁扇完成空气推动的核心执行件。电机输出旋转运动后，中心轮毂将扭矩传递给三片叶片，叶片通过连续变化的曲面迎角切割空气，在轴向形成持续气流。三片式布局在民用风扇中应用较多，相比两片叶，它在相同转速下更容易获得平顺的风量输出；相比更多叶片结构，又能控制转动惯量和成型难度。壁扇安装位置靠近墙面，后方进风空间受到一定限制，因此叶型不能单纯追求大扭角，而要兼顾进风顺畅性、出口风速和运行噪声。模型中的叶片轮廓采用宽叶尖、圆滑过渡的形态，叶尖区域做了连续收边，可减少边缘处的气流分离和突兀涡流。

　　结构设计上，中心轮毂是风叶与电机之间的关键部位。轮毂中部保留轴系配合空间，外圈通过加厚过渡区与三片叶片相连，使旋转载荷能够从叶片根部均匀传递到轴心。叶片根部并非简单直角相接，而是采用圆角和渐变厚度处理，这一细节对长期运行很重要：风叶高速旋转时，根部承受弯曲与离心复合载荷，若截面突变明显，容易在注塑成型后产生应力集中，也会在交变载荷下增加开裂风险。模型中轮毂端面的环形台阶和局部加强形态，可用于校核风叶与电机前壳、网罩压盖以及锁紧件之间的装配边界。

　　外形尺寸方面，风叶的最大外径决定扫风面积，也直接影响壁扇网罩直径和整机覆盖范围。叶片在径向方向由根部向叶尖逐渐展开，弦长和扭角沿半径方向变化，靠近轮毂处叶片较窄、曲面转折相对集中，靠近叶尖处线速度更高，叶型则更强调平滑导流。这样的布置符合轴流风叶的基本气动思路：内侧区域负责建立压力和引导气流，外侧区域利用较高线速度承担主要送风任务。三片叶片沿周向近似均布，质量分布对称，有利于降低电机轴的偏心载荷，减少启动和运转时的振动。

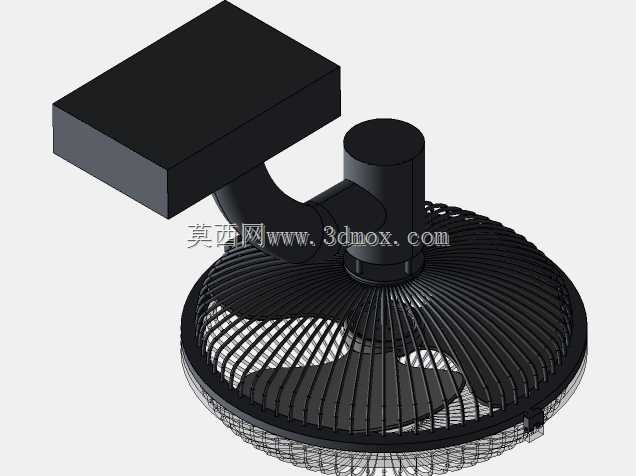

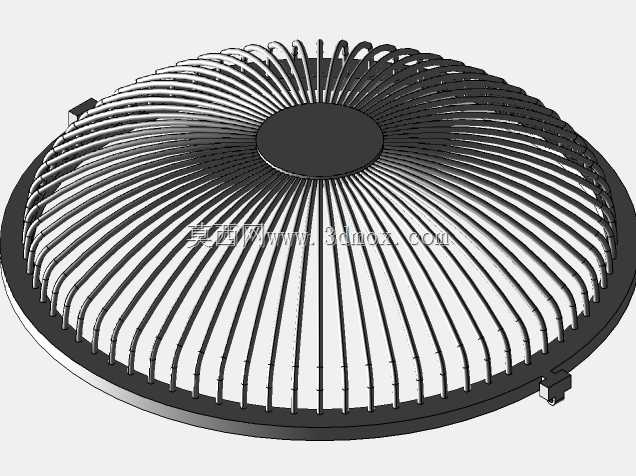

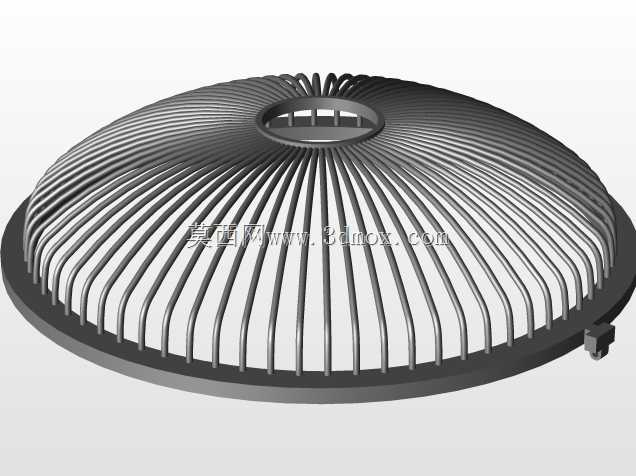

　　安装边界需要结合壁扇整机一起考虑。风叶前方通常设置防护网罩，后方与电机端盖保持必要间隙，设计时既要避免叶尖与网罩发生碰擦，也要防止轮毂后侧与电机壳体、紧固件干涉。模型所表达的中心孔位、轮毂深度和端面台阶，可作为电机轴伸长度、轴套配合、止退结构设计的参考。对于注塑成型方案，叶片壁厚应尽量保持均匀，厚壁区域容易产生缩痕，薄壁区域则可能填充不足；轮毂处因结构强度需求允许局部加厚，但需要通过肋位或过渡圆角控制变形。

　　在三维建模过程中，叶片曲面是工作量最大的部分。单片叶型通常先建立多个截面轮廓，再通过放样或边界融合形成连续曲面，随后按照圆周阵列得到三片叶片。曲面衔接处需要检查曲率变化，避免出现折痕、褶皱或法向突变。中心轮毂与叶片合并为一体后，还需进行动平衡意识下的几何检查：叶片数量、角度、重量分布和径向位置应保持一致，否则即使模型能够装配，实物高速旋转时也可能出现抖动、噪声增大和电机轴承早期磨损。

　　该结构还可延伸用于学生课程设计、小家电结构拆解、逆向建模练习以及注塑件工艺分析。使用者可以在模型基础上调整叶片扭角、叶尖宽度、轮毂高度和轴孔配合形式，对比不同方案对风路、装配空间和零件强度的影响。整体来看，这不是单纯的外观件建模，而是将气动外形、旋转承载、注塑工艺和整机安装关系结合在一起的典型民用机械零部件设计。
