发动机舱离心式冷却鼓风机总成结构

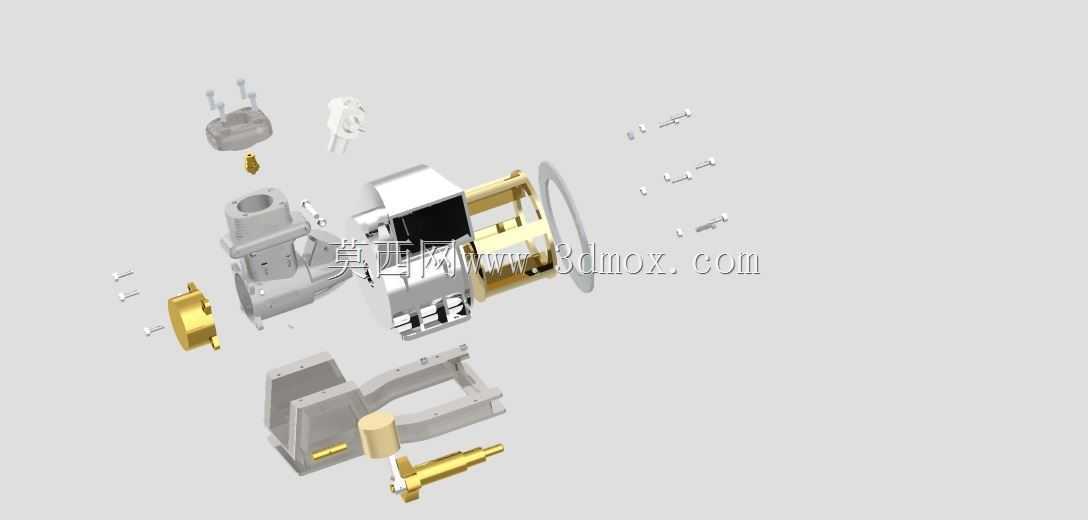

　　这套鼓风机结构主要面向发动机舱内局部强制通风与散热场景，常见于紧凑动力单元周边需要定向送风的布置中，比如发动机热端部件辅助冷却、舱内热气导流、试验台架局部通风以及小型动力设备的空气输送。整机不是单一风叶零件，而是把叶轮、蜗壳风道、安装支架、连接接口和周边固定结构整合在一起，建模时需要同时考虑气流路径、装配间隙和机舱边界。

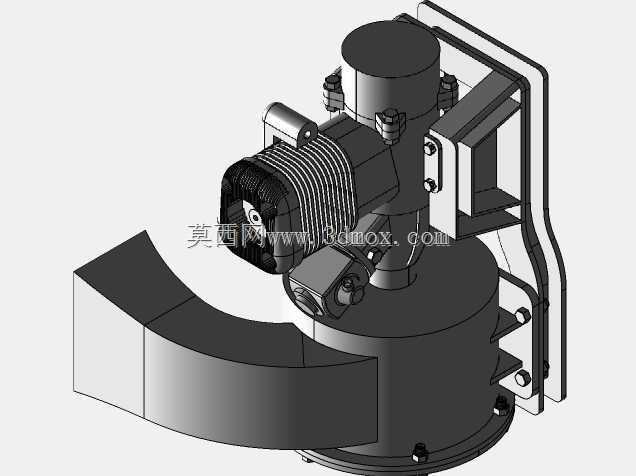

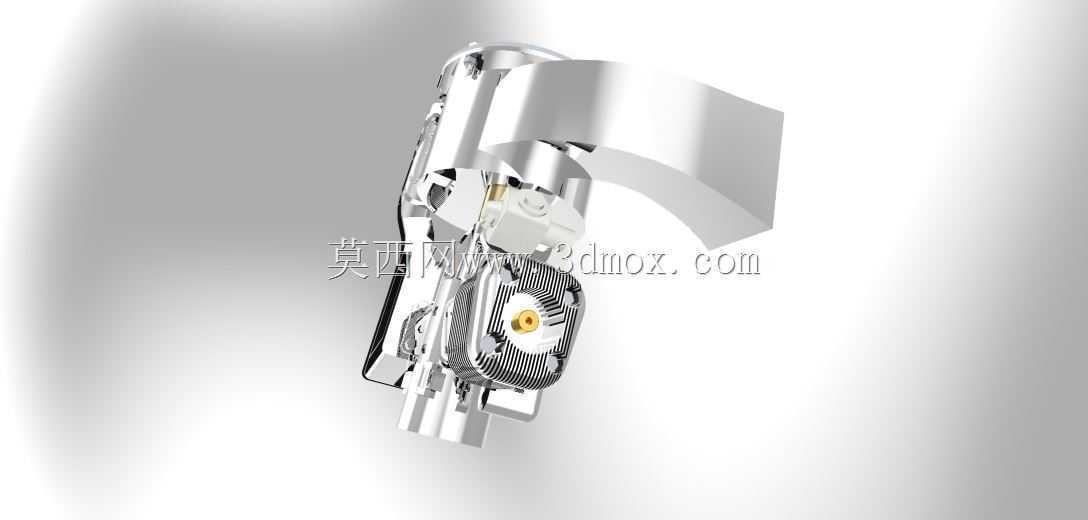

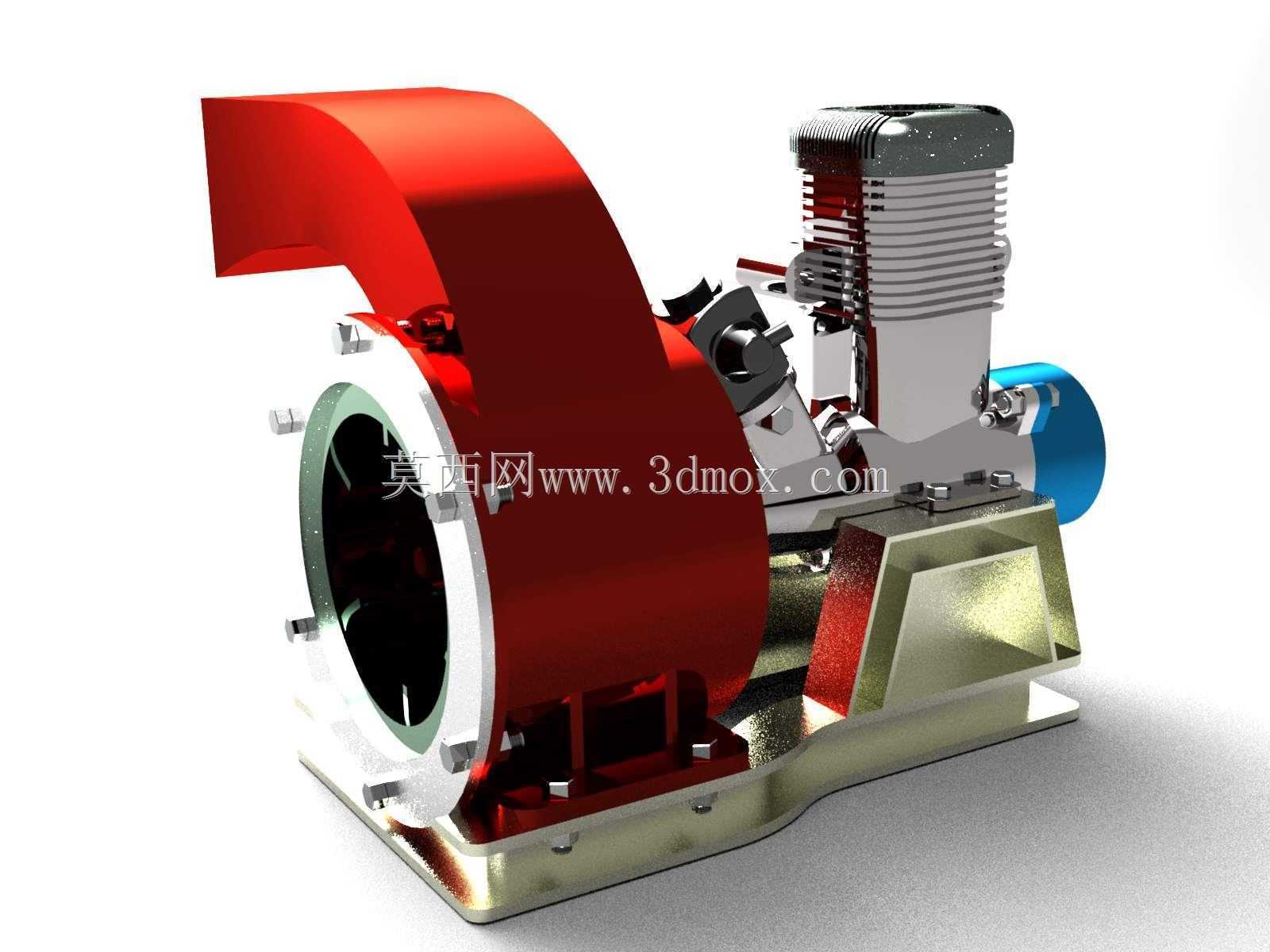

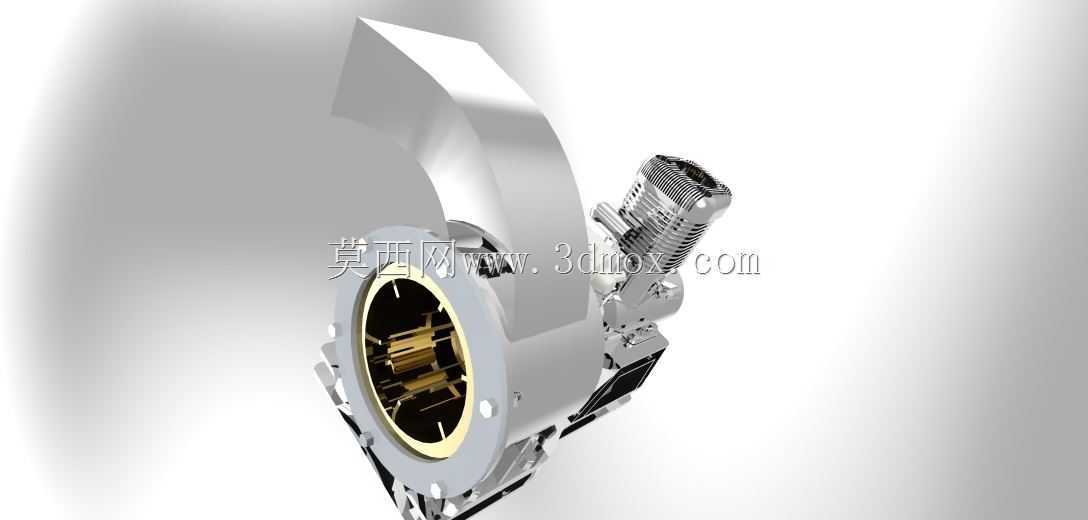

　　从结构组成看，核心送风部分采用离心式叶轮思路，气流从轴向进入叶轮区域后，经叶片加速并沿蜗壳方向转向输出。叶轮区域的叶片排布较密，中心设置轮毂与轴系连接位，能够在较小直径下获得较高风压。外部风道采用弯曲蜗壳造型，出口方向根据发动机舱空间进行弯折，便于把冷却风引导到指定热源位置。壳体表面保留了加强与安装特征，侧面支架、凸台和连接孔位共同承担固定作用，避免设备运行振动时出现松动。

　　设计这类部件时，不能只看风机本体外形。发动机舱内管路、线束、缸体、罩壳和维护空间都会限制风机位置，因此风道转折处需要兼顾送风效率与避让需求。模型中弯曲出口并非单纯装饰，它反映了实际安装时对气流方向的约束：入口要保留足够进风面积，出口不能贴近遮挡物，叶轮与壳体之间还要维持稳定径向间隙。间隙过小，热态膨胀或振动后容易发生擦碰；间隙过大，则会造成回流损失，降低风压和风量。

　　安装边界方面，支架孔位决定了整机在发动机或机架上的定位方式，建模时应重点核对孔距、安装面高度、螺栓操作空间以及风机旋转包络。叶轮外侧需要设置安全防护和壳体约束，出口连接段应与软管或风道接口保持顺接，避免突然扩压带来噪声和效率下降。对于维修频繁的动力单元，风机总成还应保证拆装路径清晰，固定件不能被相邻管路完全遮挡。

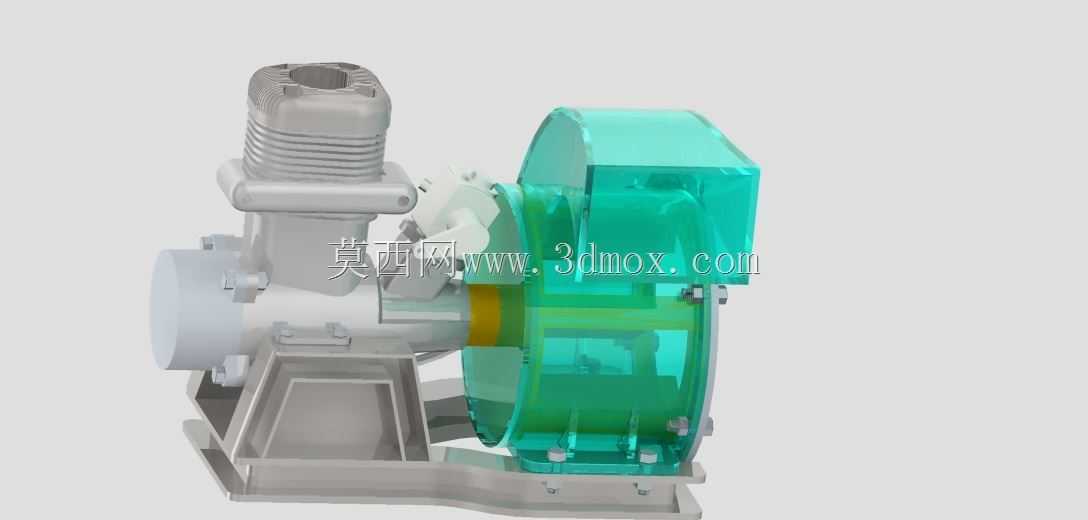

　　在工程应用中，该结构可用于发动机热管理辅助系统的方案校核，也可作为机舱附件布置、风道干涉检查和支架强度分析的参考。三维结构把可见外壳与内部叶轮关系完整表达出来，便于设计人员判断进风面积、出风方向、固定方式以及与周边零部件的距离，从而在样机制作前减少装配冲突和通风不足的问题。
