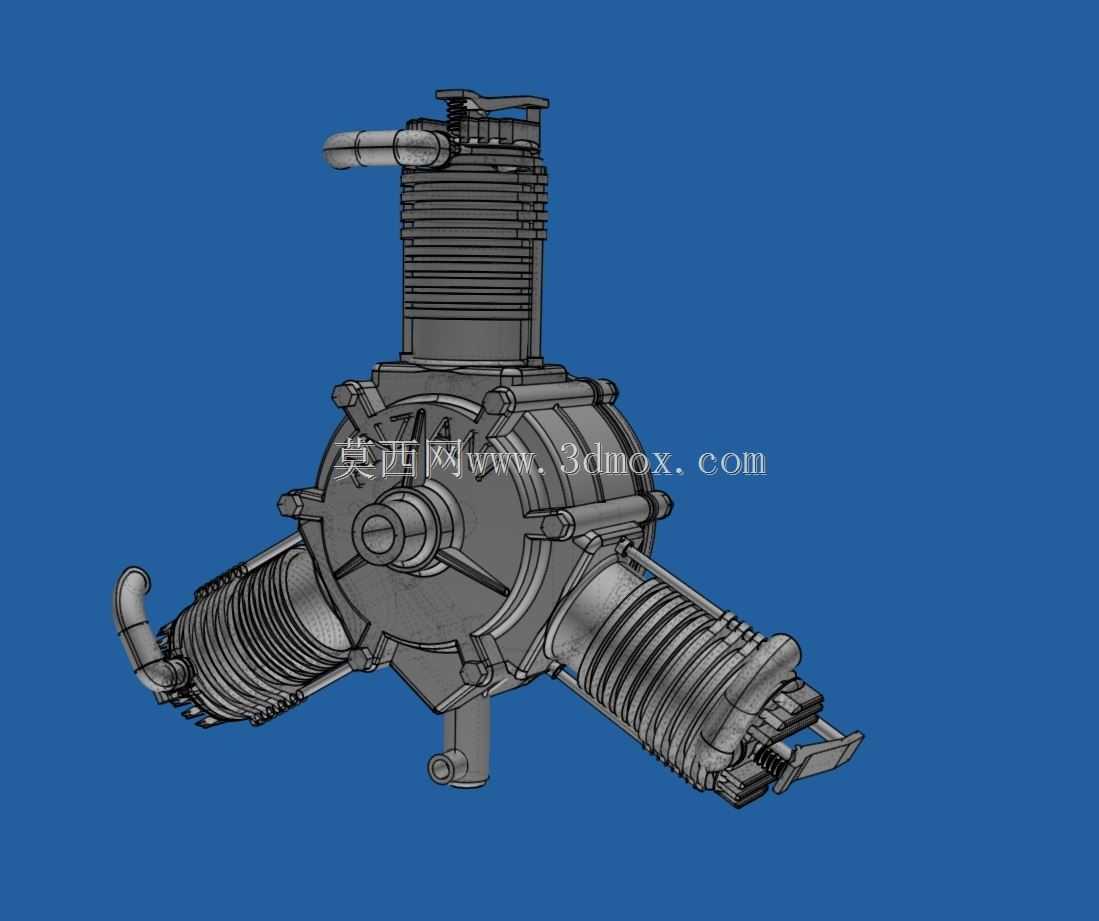

Anzani35马力三缸星型航空动力装置结构

　　这款三缸星型布局的活塞动力装置，最早适配早期轻型飞行器与复刻类航改装备，在轻型通航运动飞机、复古类航空运动载具、大比例像真航模的动力选型场景中，这类小排量星型活塞机有着不可替代的适配优势。区别于直列、V型缸体布局，三缸沿曲轴中心呈120度夹角径向排布的结构，能在极小的轴向安装空间内实现排量与功率的平衡，曲轴长度比同功率直列三缸机缩短近40%，整机组装后前端输出轴到后端整流罩安装面的轴向尺寸控制在紧凑区间，适配早期轻型飞机机头窄小的安装边界，不需要额外设计延伸传动结构就能直接匹配螺旋桨安装法兰。从实际功能特性来看，该动力装置采用风冷散热结构，三个缸体独立暴露在飞行迎面气流中，不需要额外布置水冷管路、散热水箱与循环水泵，

　　整套动力系统的附属结构重量比同功率水冷机型低25%左右，非常适合对自重敏感的轻型航空载具。每个缸体独立配置进排气道与顶置气门结构，曲轴箱采用分体式拼接设计，主轴承位预留了足够的润滑通道，飞溅润滑的结构设计省去了复杂的机油泵管路，在低转速大扭矩输出区间能保持稳定的润滑表现，35马力的额定输出刚好匹配起飞重量在200公斤级别的轻型飞行器，巡航转速下的振动特性经过三缸夹角的平衡优化，不会出现直列单缸、双缸机的剧烈共振问题，能有效降低机身结构的疲劳载荷。在设计思路层面，这款结构完全遵循早期航空活塞机的轻量化设计逻辑，所有缸体的散热鳍片采用等间距阵列布局，鳍片厚度与间距经过迎风散热效率核算，

　　在地面静态试车与空中大速度飞行状态下都能保持缸头温度在合理区间，不会出现局部过热导致的缸体变形。曲轴的配重块完全对应三个活塞的往复运动轨迹做动平衡校准，装配后不需要额外添加外置平衡块就能实现运转平稳性要求，缸体与曲轴箱的连接法兰采用定位销+螺栓的双重固定结构，能承受活塞往复运动带来的交变冲击载荷，长期运转下不会出现连接位松动移位的问题。安装边界上，整机的径向最大尺寸为三个缸体外端面围成的圆周直径，配套的发动机安装架只需要在曲轴箱后端的三个固定点位设计支撑结构即可，不需要包裹缸体部分，预留出足够的迎风散热空间，输出轴端的法兰盘尺寸匹配标准的轻型飞机螺旋桨安装孔位，可直接适配对应规格的木质或金属螺旋桨，不需要额外制作转接法兰。

　　燃油供给结构采用简单的化油器布局，安装在曲轴箱后侧的进气汇总位，三个缸体的进气歧管长度一致，能保证各缸进气量均匀，避免出现单缸混合气过浓或过稀的问题，点火系统采用分电器结构对应三个缸体的点火时序，整套电气系统结构简单可靠，在野外无复杂维护条件的场景下也能快速排查故障。这类星型小马力活塞机的结构设计，对当下轻型通航动力、大比例像真航模动力的结构复刻有着很高的参考价值，其紧凑布局、轻量化设计、风冷散热的思路，也能为小型非道路活塞动力的结构优化提供实际参照，建模过程中还原的每一处散热鳍片、连接螺栓、气道走向，都对应着实际产品的功能需求，没有多余的装饰性结构，完全服务于动力输出、散热、安装固定的核心功能。
