NRF24L01无线射频通讯终端外壳结构

　　这套结构围绕短距离无线数据交互场景展开，面向现场调试、小型传感节点组网、桌面无线外设以及嵌入式教学实验中的便携通讯终端需求。整机把射频收发、主控运算、供电储能、状态显示和人机反馈集中在同一壳体内，避免开发板、电池和天线裸露在外，减少搬运、接线和反复插拔过程中的松动、短路与磕碰风险。

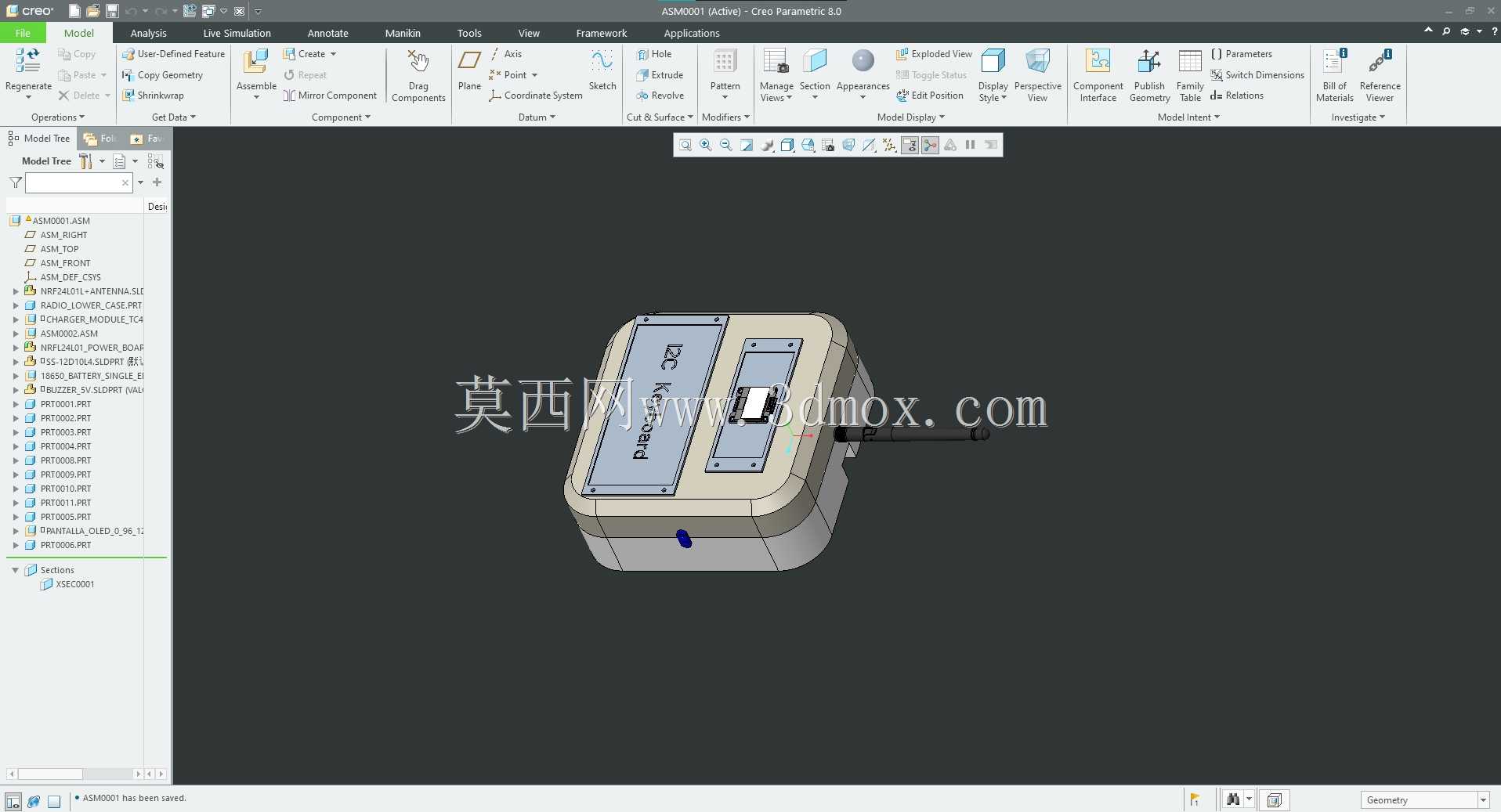

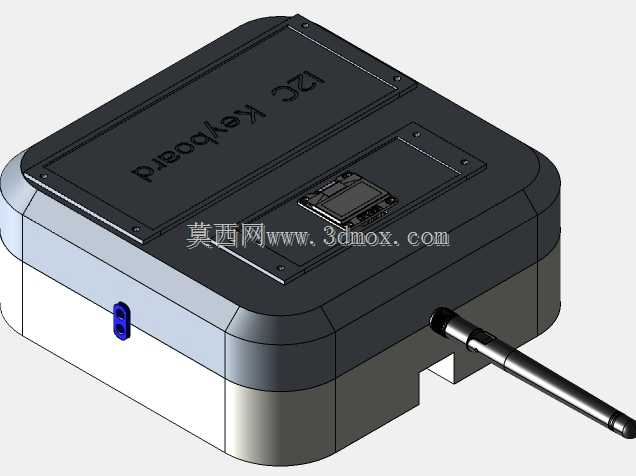

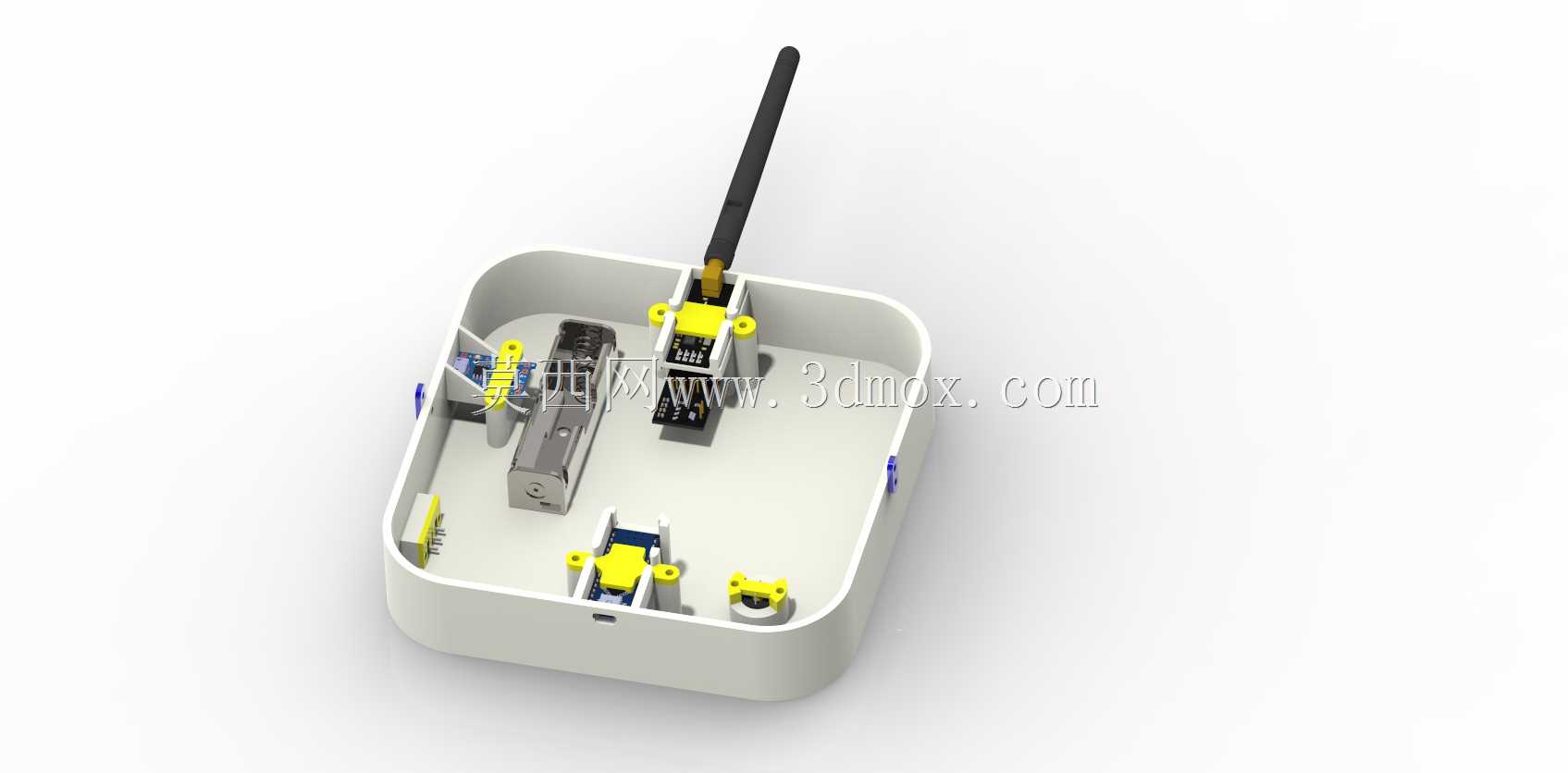

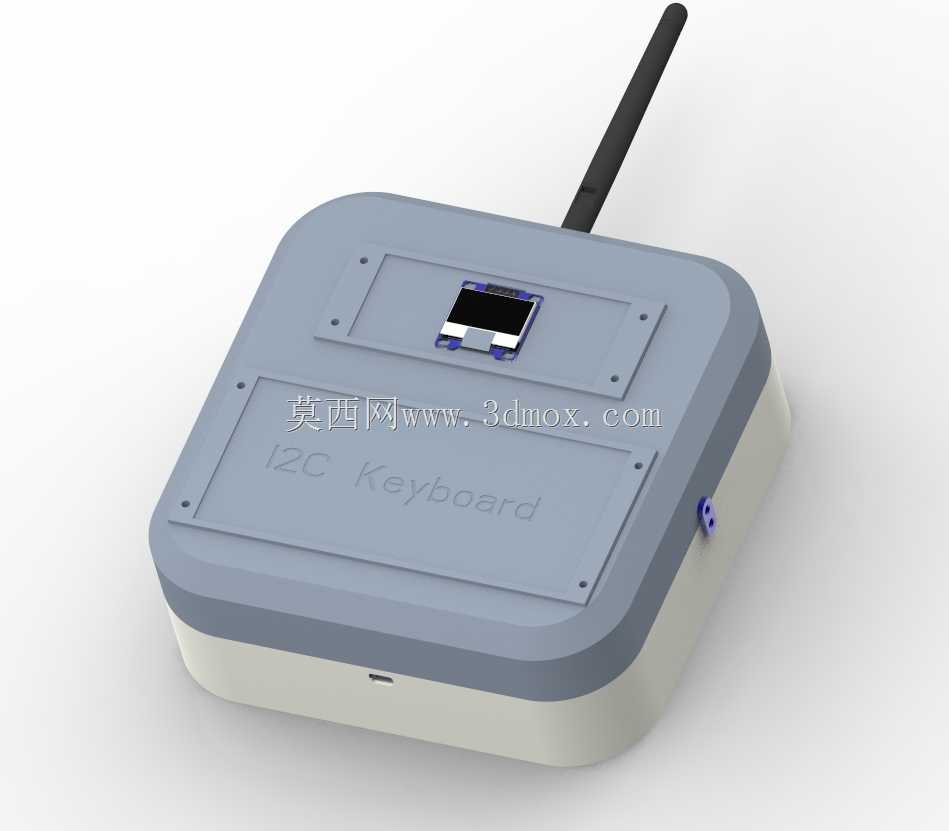

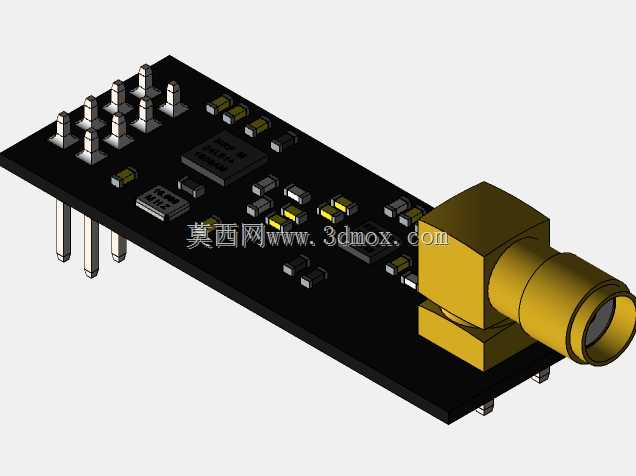

　　从实际用途看，设备以NRF24L01射频链路完成节点间数据收发，可承担无线键盘、遥控终端、传感数据采集站或调试通讯盒等角色。外壳顶部预留标识与操作区域，侧面引出天线，前端布置接口和状态显示位置，内部则按电源、主控、射频、显示和声学反馈分区。这样的布局不是单纯把零件塞进盒子，而是按照信号路径、供电路径和装配顺序组织空间：射频模块靠近天线出口，缩短高频连线；电池占据下部连续区域，利用重量降低整机重心；显示与按键相关区域靠近上盖，便于观察和操作；充电模块贴近外部接口，减少电源线在壳内横穿。

　　结构设计优先服务于可拆卸装配与3D打印制造。壳体采用上下扣合或螺钉紧固的盒式形式，壁厚、筋位和柱位围绕常见打印工艺设置，避免大面积悬空和脆弱薄壁。上盖承担面板、按键窗口和模块固定功能，下壳承担电池容纳、接口开孔和主板支撑。内部立柱、挡筋和限位槽分别约束电路板、电池和模块位置，使装配时不需要大量临时胶接；维修或更换电池时，拆开壳体即可按区域操作。对于嵌入式项目常见的飞线、模块叠加和接口公差问题，模型在关键位置保留了走线槽和避让空间，使USB、充电线、显示排线和天线引线能够沿壳体边缘布置，而不是压在元件表面。

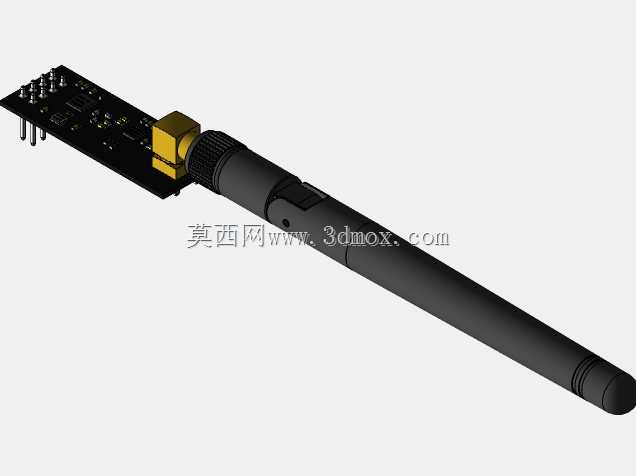

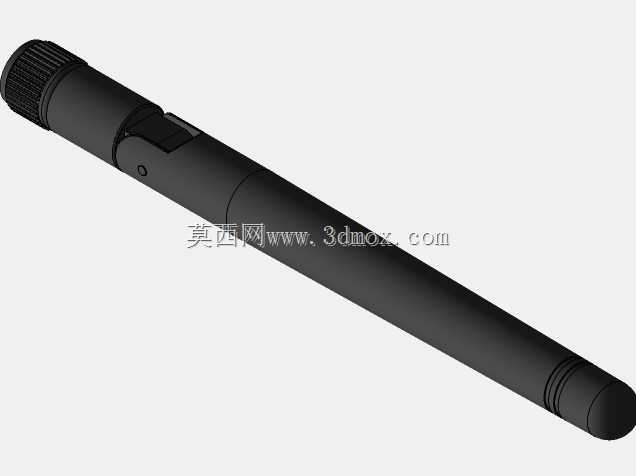

　　安装边界方面，外形接近圆角矩形便携盒，边角做圆弧过渡，上盖与底壳之间形成明显分模线。天线从侧部斜向或水平伸出，实际布置时需要在天线摆动范围内保留无金属遮挡区域，不能把金属支架、密集线束或电池紧贴天线端，否则会影响2.4GHz信号辐射。底部电池仓需要同时满足18650电芯的尺寸、绝缘和防窜动要求，电芯周边应保留缓冲与绝缘间隙，不能让螺钉柱或打印毛刺直接压到电池包膜。前端接口开孔对应充电与数据连接，开孔边缘要与插头插拔方向一致，周围留出手指和插头壳体空间，避免线缆插入后与桌面干涉。

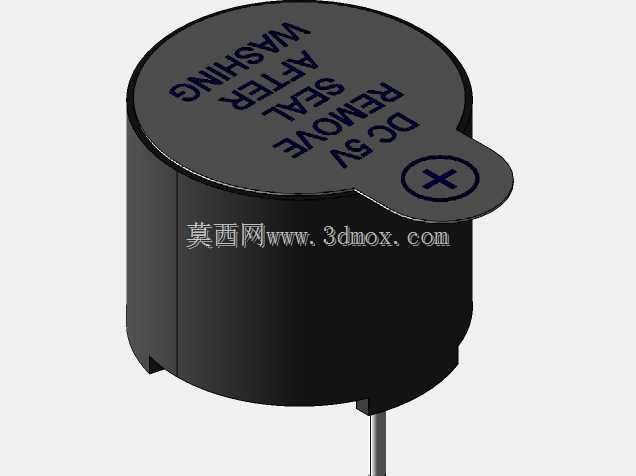

　　散热与维护也是这类电子外壳不能忽略的点。射频模块在持续发射时功耗上升，主控板、充电模块和电池附近不宜完全封死成密闭腔体。结构上可通过壳体间隙、局部开孔或内部空气通道形成自然对流，同时保证开孔不会让金属碎屑、导线头进入高压或电池区域。显示窗口位置需要与OLED屏厚度、排线折弯半径匹配，屏幕背后设置支撑面，防止按压时塌陷；蜂鸣器出声孔则应朝向操作者容易听到的一侧，孔位面积既要满足声音透出，也要避免明显削弱面板强度。

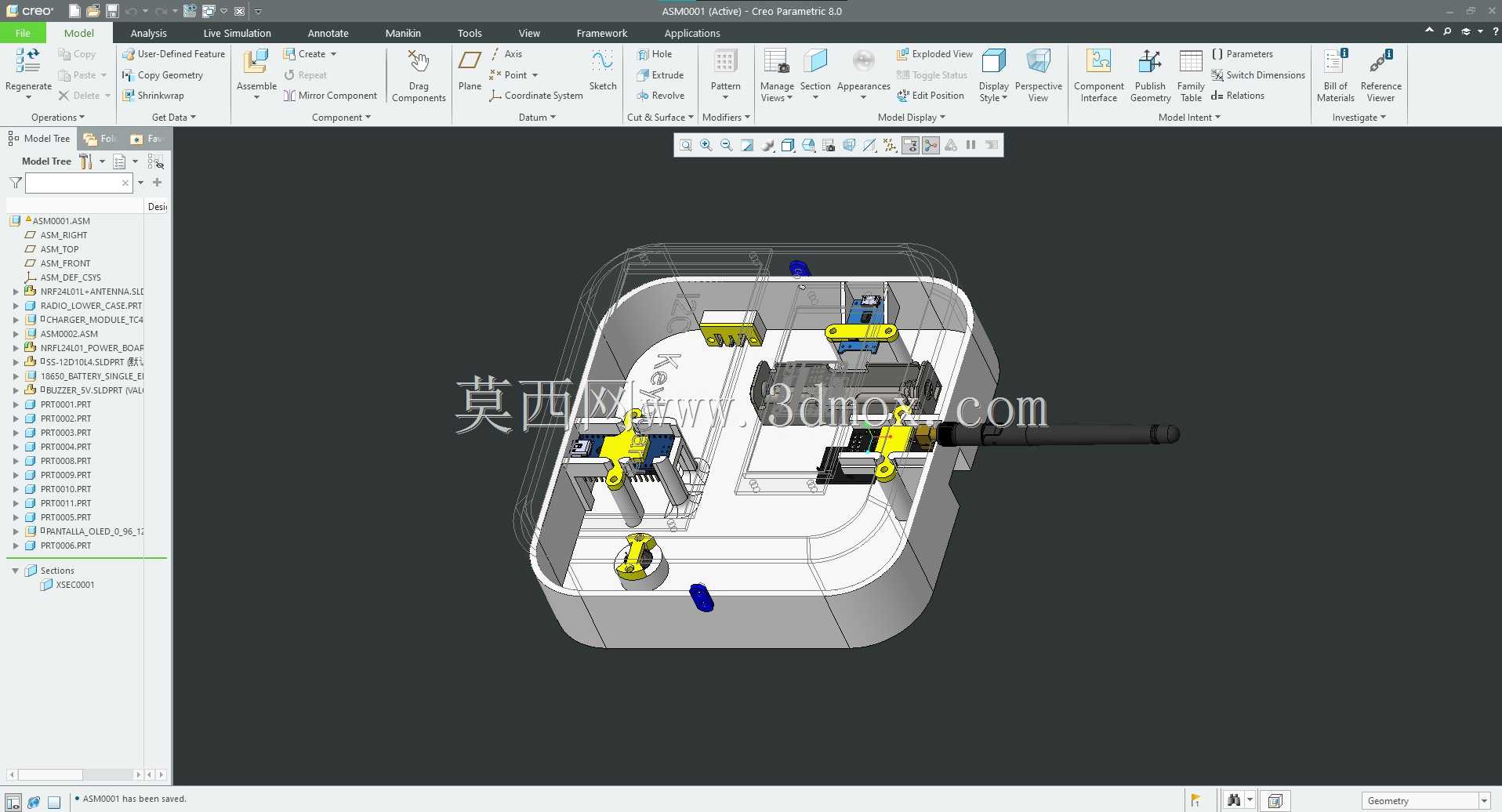

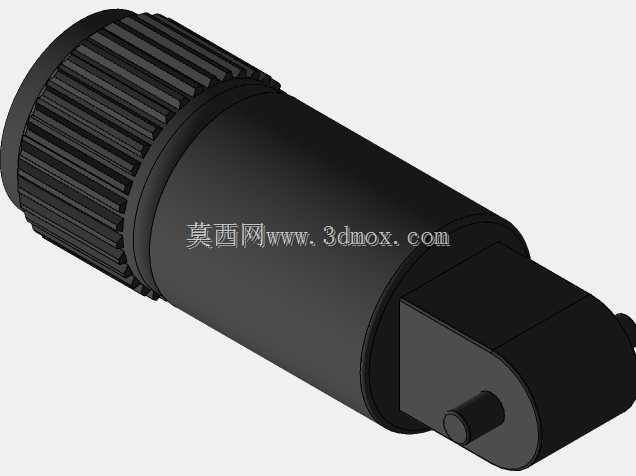

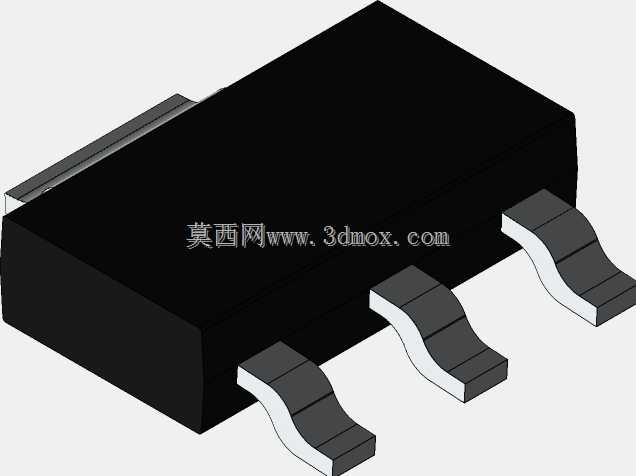

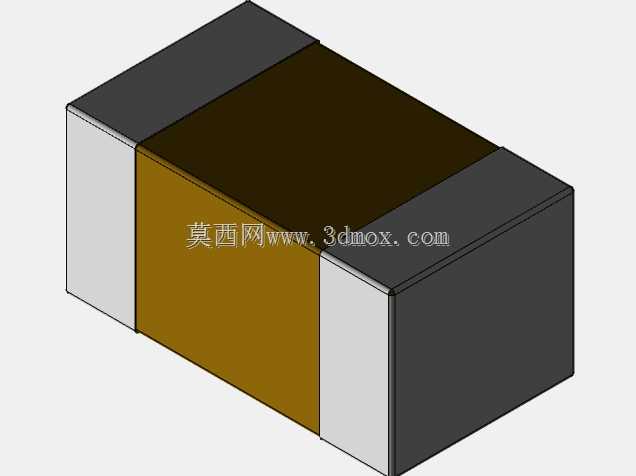

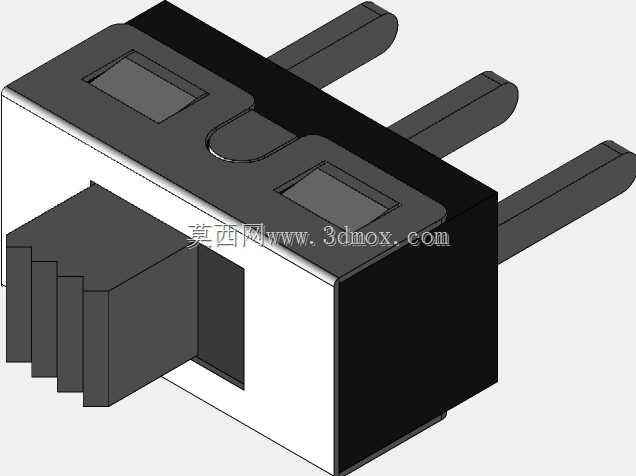

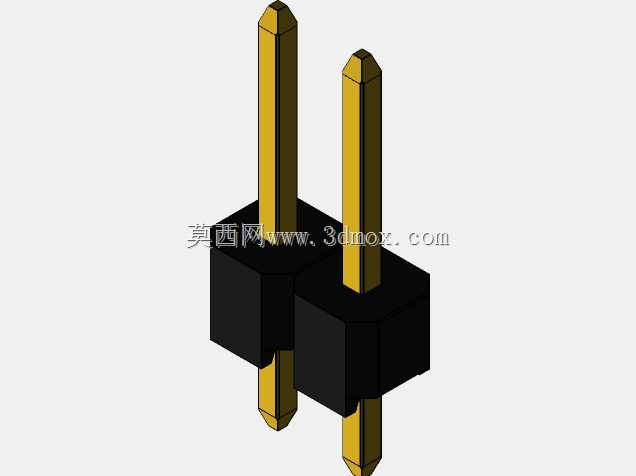

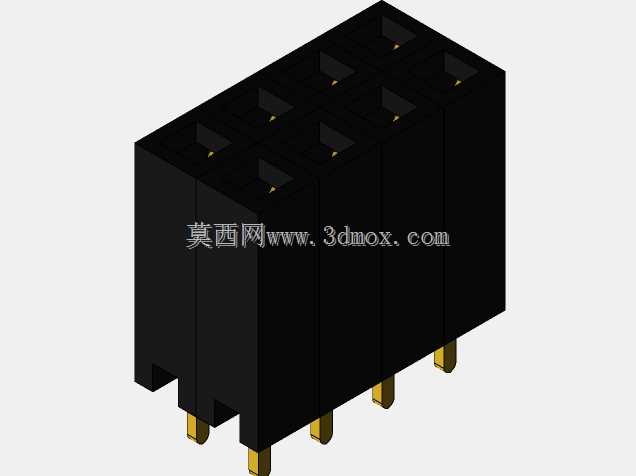

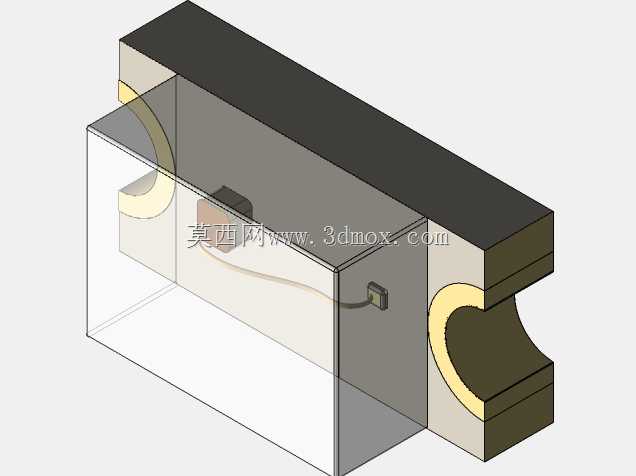

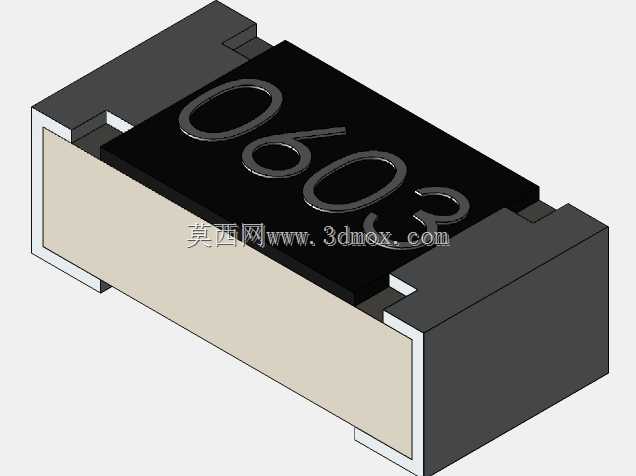

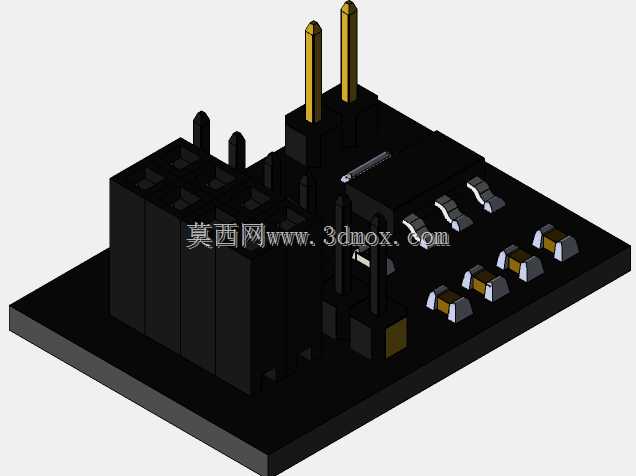

　　从建模逻辑看，该结构把外购模块的真实轮廓、接口高度、螺钉孔位和连接器方向纳入装配，而不是用简化方块代替。主板固定孔、电池仓尺寸、天线座位置、USB开口和按键孔之间存在明确约束：任何一个模块更换，都会影响周边筋位和壳体开孔。因此在三维设计阶段，需要先建立电路板和模块装配，再围绕元件生成壳体，随后检查干涉、装配顺序和拆装路径。尤其要核对上盖合上后排线是否被夹住、电池装入后是否顶到射频模块、天线接头是否承受侧向弯矩，以及充电插头插入后是否会把整机顶离桌面。

　　整体而言，这类通讯终端外壳的价值在于把零散开发模块转化为可携带、可维护、可重复装配的设备。它不追求复杂曲面，而强调内部空间利用率、模块公差兼容、打印可制造性和现场使用可靠性。对于结构设计人员来说，模型可作为无线电子设备壳体的参考：从分区布置、接口避让、电池固定、天线穿出到面板显示，都体现了嵌入式硬件从实验原型走向独立终端时需要处理的典型工程细节。
