集成Arduino控制板的F450四旋翼飞行机架

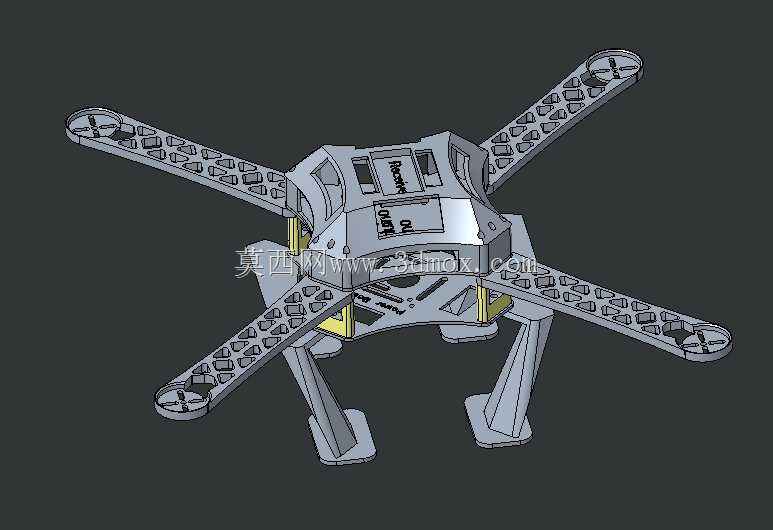

　　这套结构围绕小型多旋翼航拍与教学验证场景展开，机架主体采用F450级十字布局，四条机臂从中心机身向外等角度伸展，末端预留电机安装孔位，适配常见无刷电机的座孔间距。中心舱体承担飞控、电源与接线的集中布置，控制板安装区按Arduino板卡轮廓规划，四周留出插针、USB接口与走线空间，避免装机后插拔调试受阻。

　　从实际用途看，这类机架多用于低空航拍挂载、飞行控制算法验证、传感器融合实验以及学生科创项目。机身中部需要容纳电池、电调、接收机与主控板，因此结构设计优先保证安装平面平整、重心靠近几何中心。MPU6050陀螺仪传感器的布置位置靠近机体中心，可减小机臂振动对角速度与加速度采样的影响，为姿态解算提供更稳定的数据基础。

　　机臂采用镂空减重形式，在保留纵向抗弯能力的同时削减材料体积，臂身加强筋沿受力方向延伸，末端电机座加厚处理，以承受螺旋桨旋转产生的拉力与瞬时扭矩。臂根与中心板连接处扩大接触面积，螺栓孔周围设置凸台，降低反复拆装造成的局部压溃风险。起落支撑结构向下凸出，保证机身离地间隙，使底部电池、云台或调试接口不会直接触地。

　　外形边界上，整机呈对称X形，机臂展开后对角电机轴间距对应F450规格量级，适合搭配十寸左右螺旋桨使用；中心舱宽度围绕标准控制板与配电模块排布，高度方向叠加飞控板、电池绑带与上盖板的安装空间。设计时需关注螺旋桨旋转包络与机臂、线缆之间的安全距离，桨尖不得干涉机身附件，电机轴线保持垂直于安装平面，否则会引入姿态控制偏差。

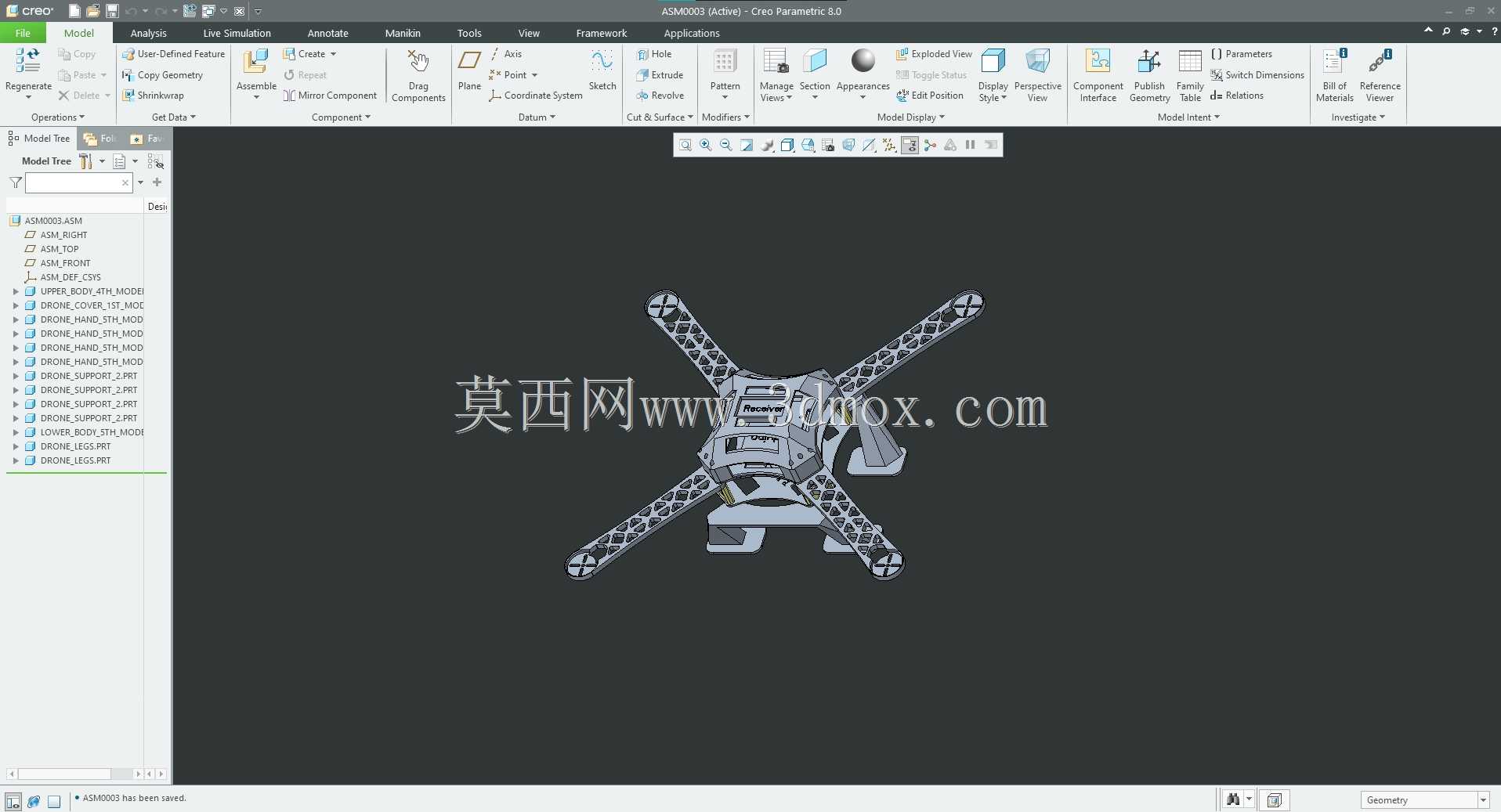

　　建模过程中，机架板件、机臂、电机座、螺栓孔与卡扣位置均按装配关系分层处理，中心板上的开孔兼顾固定与减重。飞控安装孔位与Arduino板卡支撑柱对应，传感器周边避免高大元件遮挡，便于水平校准。电调走线沿机臂内侧或下方布置，利用绑带孔和线槽约束线缆，减少飞行中晃动带来的噪声。

　　结构校核的重点不在静载荷 alone，而在振动、冲击与重复拆装。多旋翼起飞、降落和急机动时，机臂承受周期性交变力，臂根过渡角应避免尖锐缺口；电机座孔位需保证同轴与平面度，防止电机安装倾斜。电池舱采用绑带固定时，接触面要留出防滑与压持区域，重心调整可通过电池前后位移实现。

　　该方案把控制板集成、传感器布置、机架减重和维护拆装放在同一装配体中考虑，既呈现完整的四旋翼机械结构，也保留了飞控硬件安装的工程细节，对无人机机架设计、航模改装和嵌入式飞行验证具有直接参考价值。
