Ender6桌面3D打印机顶盖防护结构

　　这套顶盖结构面向桌面级FDM熔融沉积成型设备的封闭化改造场景，主要解决敞开式打印腔体在长时间连续作业时热量散失过快、环境温湿度波动干扰耗材成型质量的问题，尤其适配ABS、ASA这类对腔体温度稳定性要求较高的工程耗材打印工况，同时也能阻挡车间内漂浮的切削粉尘、打磨碎屑落入打印平台，避免打印件表面出现夹渣、凹坑缺陷，也可防止操作人员误触高温喷头与运动同步带，提升设备运行安全性。

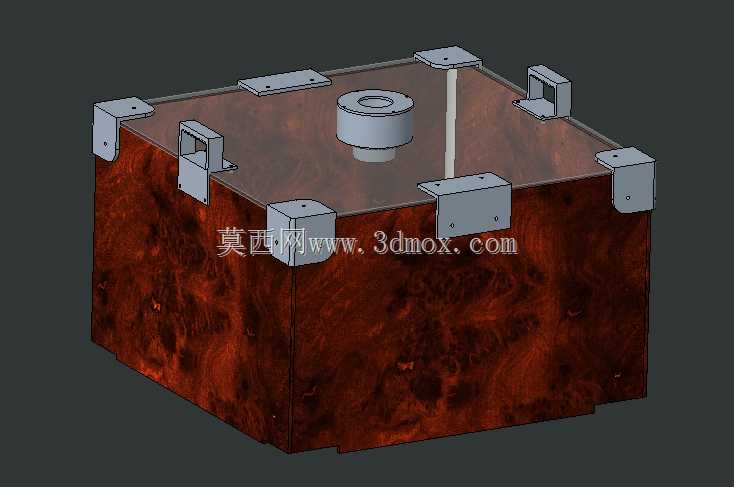

　　整个顶盖采用分体拼接式设计，主体由四块厚度5mm的胶合板裁切件围合组成，顶部覆盖一块同厚度的亚克力透明面板，既保留了足够的结构刚性，又能让操作人员无需掀开盖板就直接观察腔内打印进度、喷头运行状态与耗材剩余情况。所有板材的裁切轮廓均通过激光切割设备加工完成，切口平直无毛刺，拼接对位公差控制在0.2mm以内，不需要额外做二次修边就可以完成预装。板材之间的角部连接采用硅酮粘接剂填充粘合，粘接面提前做了打磨粗化处理，保证粘接层的附着强度，拼接完成后整体框架无明显拼接缝隙，能够有效减少腔体内热空气向外泄漏。

　　框架与3D打印机原有机身顶部的连接固定，全部采用FDM工艺打印的定制角码、卡扣连接件完成，不需要在原设备的铝型材框架上额外钻孔攻丝，完全保留原厂设备的结构完整性，后续如果需要恢复敞开打印状态，只需要松开卡扣就可以完整拆下顶盖，不会在机身上留下不可逆的改装痕迹。设计阶段特意在顶盖上部预留了专属的嵌入式插槽结构，该插槽的安装边界完全匹配常用的温湿度传感器模块外形尺寸，传感器可以直接滑入插槽完成固定，不需要额外打胶或者绑带固定，传感器的探测端正对腔体内部中心区域，能够精准采集打印过程中腔内的实时温度与相对湿度数据，采集到的数据可以外接显示屏或者主控板，配合设备的热床、喷头温控逻辑做闭环调整，让腔内温度维持在耗材成型要求的区间内。

　　从安装边界来看，整套顶盖的外轮廓完全贴合Ender6设备的顶部安装面，四周向下延伸的翻边刚好卡在机身铝型材的外侧，不会和X轴运动横梁、Z轴升降丝杆、耗材进料管路发生运动干涉，顶盖预留的走线槽位可以顺畅穿过传感器连接线、顶部照明灯带的供电线，不会出现线材挤压弯折的问题。顶部亚克力面板采用嵌入式安装结构，面板四周压在胶合板框架的限位台阶上，既可以单独拆下清理表面附着的打印挥发物残留，也可以在需要快速散热的时候直接取下面板，加快腔内降温速度，方便打印完成后及时取出工件。

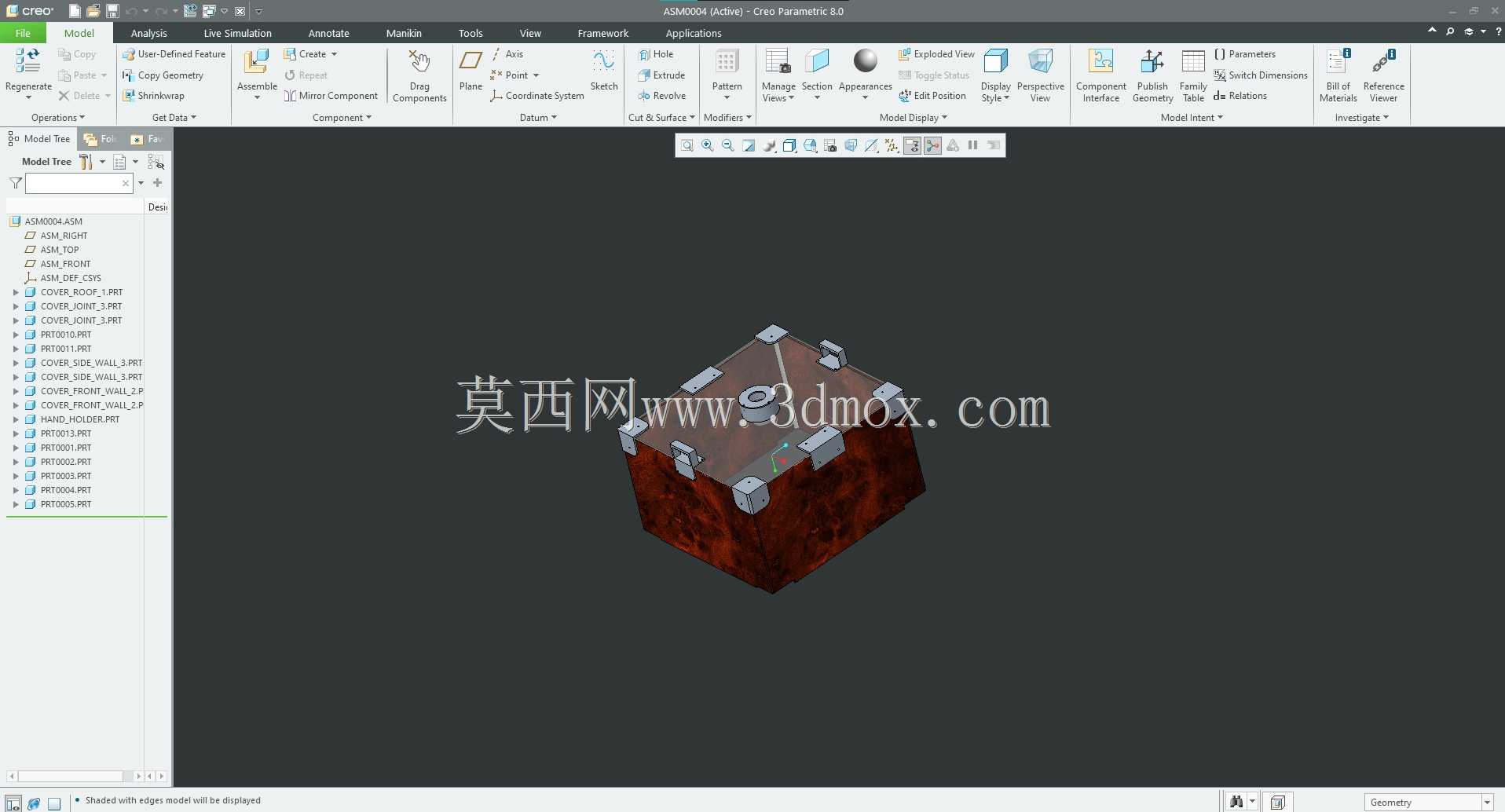

　　目前该结构属于迭代验证阶段的原型方案，实际装配测试中可以有效将腔内平均温度提升8-12℃，大幅减少大尺寸ABS打印件的翘曲开裂概率，后续迭代还可以在侧板上加装磁吸式检修门、空气过滤模块安装位，进一步拓展封闭顶盖的功能适配性，整个结构的建模逻辑完全遵循自顶向下的装配设计思路，所有零件的配合尺寸都和原设备的安装点位做了关联约束，修改板材厚度或者整体高度参数时，所有连接角码的尺寸可以同步联动更新，不需要逐个零件重新调整，对于同类桌面3D打印机的封闭改装设计也有很高的参考复用价值。
