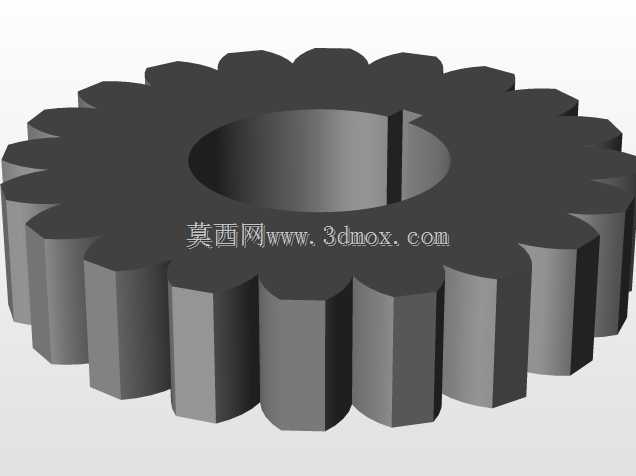

带键槽直齿圆柱传动齿轮结构

　　该零件为典型直齿圆柱齿轮，主要用于平行轴之间的定速比动力传递，在减速器、变速箱、机床进给机构、输送设备以及小型动力装置中十分常见。齿轮采用盘式结构，外缘沿圆周均匀布置直齿，齿向与齿轮轴线平行，加工和装配关系相对直观，适合中低速、中等载荷以及对传动平稳性有基本要求的场合。与斜齿轮相比，直齿在啮合过程中不存在轴向分力，支撑轴承可主要承受径向载荷，轴系布置和箱体结构更容易控制，因此在空间受限、维护频次较高或需要快速替换备件的设备中应用较多。

　　从结构上看，齿轮中心设置贯通轮毂孔，用于与传动轴形成配合；孔壁一侧加工键槽，可通过平键将齿轮与轴周向固定，避免扭矩传递时发生相对转动。该连接方式结构成熟、装拆方便，能够满足常规机械传动中的扭矩传递需求。设计时需要重点校核轮毂孔径、键槽宽度与深度、轮毂壁厚以及齿根圆之间的关系：若轮毂过薄，键槽附近会形成应力集中，重载启动或频繁换向时容易出现裂纹；若轮毂过长，则会增加零件重量并占用轴向上的安装空间。实际建模中，内孔、键槽和齿圈应保持明确的同轴与方位关系，键槽侧面需与孔轴线平行，槽底圆角或清根方式也要结合加工工艺表达清楚。

　　轮齿部分采用标准渐开线齿形思路，齿顶、齿侧和齿根形成连续啮合轮廓。直齿轮工作时，两轮齿沿全齿宽同时进入接触，啮合线位于节圆切线方向，传动比由齿数关系确定。齿宽是影响承载能力的重要边界尺寸：齿宽增大可提高接触强度和弯曲强度，但过宽会对轴的平行度、齿轮安装偏斜以及载荷分布均匀性提出更高要求；齿宽过小则可能导致单位齿长载荷升高，加剧齿面磨损。模型在齿厚、齿顶圆、齿根圆和中心孔之间保留了较清晰的比例关系，便于在装配环境中检查齿顶与箱壁、相邻零件以及润滑空间之间的干涉情况。

　　该齿轮的外形边界主要由齿顶圆直径、轴向厚度和中心安装孔构成。装配时，传动轴穿过内孔，齿轮端面可通过轴肩、套筒或挡圈进行轴向定位；键装入轴与轮毂键槽后，扭矩由轴经键传递至轮毂，再由轮齿传递给啮合齿轮。选型或改型时，应先根据传动比确定齿数，再结合模数、压力角、材料及热处理方式评估齿面接触强度和齿根弯曲强度。若用于开式传动，需考虑粉尘、磨粒和润滑不足带来的磨损；若用于闭式齿轮箱，则应关注齿面接触疲劳、润滑油搅动以及热膨胀间隙。

　　三维结构表达上，轮齿沿圆周阵列生成，齿形轮廓与拉伸实体结合，能够直接反映铣齿、插齿或线切割等加工后的基本形状。中心孔与键槽属于安装基准，建模时应保证尺寸链完整：孔径决定与轴的配合性质，键槽位置决定周向装配角度，端面垂直度影响齿轮运转时的偏摆。对于需要进行工程出图或数控加工的场景，还应在后续细化中补充齿顶圆、分度圆、齿宽、孔配合公差、键槽公差、端面跳动和齿圈径向跳动等技术要求。整体结构简洁，没有复杂曲面和附加减重孔，适合作为传动机构设计、运动干涉检查、装配教学以及备件测绘建模的基础零件。
