内燃机活塞结构三维数模

　　该活塞三维结构面向中小功率往复式内燃机的核心运动部件设计，可适配单缸小型动力设备、通用汽油机、小型柴油机以及教学演示用发动机总成。活塞在整机中直接承担燃烧压力传递任务，工作时位于气缸套内做高速往复直线运动，顶部与气缸盖、气缸壁共同围成燃烧室，燃气爆发产生的高压作用在活塞顶面后，经活塞内部销座、活塞销传递至连杆，再由连杆将直线运动转换为曲轴的旋转运动，最终向外输出扭矩。

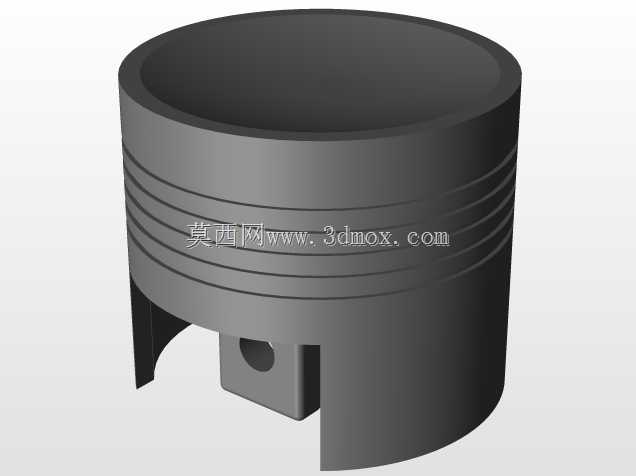

　　从结构布局来看，模型完整还原了活塞的典型功能分区：上部为封闭的圆柱形顶冠，顶面形成承压工作面；外圆上部布置多道环形凹槽，用于安装气环与油环。气环主要负责密封燃烧室内的高压燃气，减少气体向曲轴箱窜漏；油环则用于刮除气缸壁上多余润滑油，使缸壁保持均匀油膜，避免机油大量进入燃烧室。环槽之间保留合理的环岸高度，以承受热负荷和机械冲击，槽底圆角过渡也有利于降低应力集中。

　　活塞下部为裙部导向结构，裙部外圆与气缸壁形成滑动配合，在往复运动中起到支承和导向作用。模型裙部两侧采用局部开槽与让位结构，既减轻往复质量，又为连杆摆动提供运动空间。销座位于裙部内侧下方，带有横向销孔，用于穿装活塞销。销孔轴线与活塞中心线垂直相交，是连杆小头与活塞连接的关键安装边界。设计时需要保证销孔中心高度、销孔直径以及裙部长度之间的协调，使活塞在上、下止点换向时能够稳定承受侧推力，并减少拍击噪声。

　　建模过程中，活塞主体可通过回转特征建立基本外形，再对环槽、内腔、裙部缺口和销座进行切除与加强处理。外圆轮廓并非简单等直径圆柱，实际工程中常根据热膨胀规律采用裙部微椭圆或中凸变廓形设计，使活塞在高温工作状态下与气缸保持合适间隙。该数模虽然以外观和主体结构表达为主，但已体现出顶部承压区、环带密封区、裙部导向区和销座传力区的完整逻辑，适合用于结构理解、装配校核、运动干涉检查以及教学展示。

　　在装配边界方面，活塞外径需要与气缸内径形成规定配合，活塞高度决定其在气缸内的行程位置和压缩余隙，销孔直径决定活塞销规格，销座端面间距则影响连杆小头宽度与卡簧安装空间。环槽宽度、深度和数量直接限制活塞环选型；裙部开槽位置不能与连杆运动轨迹发生干涉，活塞在上止点附近还需避让气门下沉区域，在下止点附近则需保证活塞销和连杆小头不超出曲轴箱允许空间。

　　从受力角度看，活塞顶面承受周期性燃气压力，销座区域承受活塞销传来的交变载荷，裙部承受连杆摆动引起的侧向压力。高温燃气还会使顶冠和环带区域产生明显热膨胀，因此结构设计通常在保证强度的前提下控制壁厚，合理布置内腔材料分布，并在销座与裙部连接处设置过渡圆角，以提高疲劳可靠性。该模型清晰呈现了活塞从燃烧承压、密封刮油、导向支承到曲柄连杆传力的完整功能链条，可作为发动机核心零部件结构设计、虚拟装配和运动原理分析的基础数模。
