辐条式小轮车越野轮胎轮组结构设计

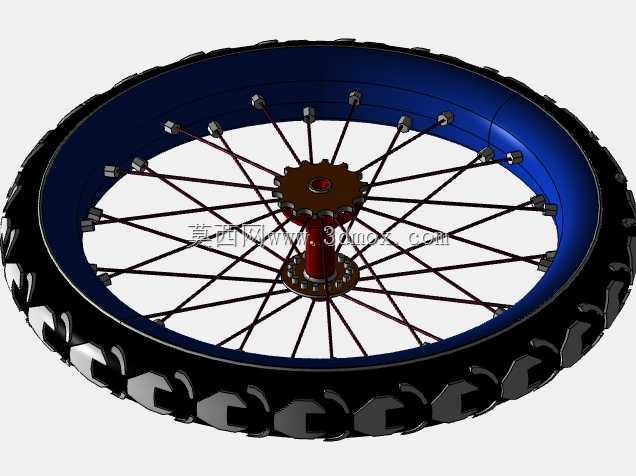

　　这款辐条式小轮车轮组，主要适配非公路场景下的特技骑行、越野穿越需求，区别于城市通勤用的光胎轮组，其胎面采用块状深齿结构，在松散泥土、碎石路面能提供足够的抓附力，避免急加速、转向时出现侧滑问题。轮辋采用深槽式截面设计，既能够保证轮胎充气后的卡合紧密度，防止大冲击下轮胎脱圈，也给辐条的安装固定留出了足够的装配空间。轮组的辐条采用交叉编织排布方式，从花鼓处向外辐射固定到轮辋的安装座上，这种排布方式可以均匀分散落地冲击时的载荷，避免单根辐条受力过大出现断裂，同时也能在做侧向特技动作时提供足够的轮组刚性，减少轮辋形变量。

　　轮毂位置集成了从动链轮结构，直接与传动链条啮合，省去了额外加装链轮法兰的步骤，既压缩了轮组的轴向安装尺寸，也减少了传动环节的连接松动风险。设计过程中，首先确定了轮组的径向安装边界，保证轮胎外径与小轮车车架的前叉、后叉预留间隙足够，避免颠簸时轮胎蹭到车架管件；其次对辐条的安装角度做了反复校核，保证每根辐条的张紧力调整行程一致，方便后期维护时校正轮圈偏摆。胎块的排布采用错位间隔设计，既可以在滚动时连续破除接触面的泥层，也能降低硬质路面上的滚动阻力，胎体的橡胶厚度在胎面位置做了加厚处理，应对碎石路面的穿刺风险，胎侧位置则适当降低厚度，吸收路面传来的小幅振动。

　　花鼓的轴承安装位采用同轴度公差约束，保证轮组转动时的跳动量控制在合理范围内，链轮的齿形参数匹配常规小轮车的链条节距，不需要额外更换传动部件即可完成装配。轮辋上的辐条孔采用沉头设计，辐条帽安装后不会突出轮辋内壁，避免充气后磨破内胎，整体结构兼顾了越野场景的强度需求和日常维护的便捷性，不需要特殊工具即可完成辐条张紧、轮胎更换等常规操作。
