发动机曲柄连杆机构连接构件

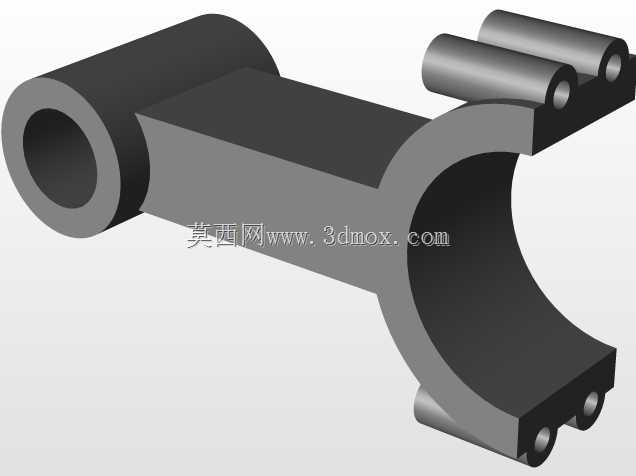

　　该构件属于往复式动力设备曲柄连杆机构中的核心传力铰接部件，整体采用分体抱合式结构设计，一端设置同轴贯通的厚壁圆筒铰接孔，用于与曲轴曲柄销形成回转配合，另一端设置双平行耳板铰接座，用于与活塞销完成铰接装配，中部为弧形过渡的承力梁体，下部为开口式半圆抱箍结构，可与配套连杆底座扣合后包裹曲柄销外周，形成完整的回转支承副。

　　从实际装机场景来看，这类连杆广泛应用在小排量内燃发动机、往复式柱塞泵、小型空气压缩机以及曲柄摇杆传动机构中，工作过程中需要把活塞端承受的往复直线推力转化为曲轴端的旋转扭矩，同时还要承担交变拉压载荷、惯性冲击载荷以及铰接位置的摩擦剪切力，因此结构设计上在铰接孔周边做了加厚凸缘处理，梁体截面采用渐变式工字形过渡，在保证整体抗弯抗扭刚度的前提下尽可能降低构件自身重量，减小高速往复运动产生的惯性力。

　　建模过程中首先需要敲定两端铰接孔的中心距，这个尺寸直接决定整套曲柄滑块机构的行程参数，中心距偏差会直接改变活塞的上下止点位置，严重时会出现活塞撞缸或者压缩比不达标的问题。左端厚壁铰接筒的内孔尺寸需要和配套曲柄销的外径形成间隙配合，筒壁厚度按照额定爆发压力下的挤压应力校核，通常内孔表面后续会压装轴瓦，因此建模时预留出轴瓦的装配厚度，筒体外周的圆角过渡不能省略，避免应力集中在交变载荷下产生疲劳裂纹。

　　中部梁体的弧形轮廓完全避让曲轴运转时的回转空间，下半部分的半圆抱箍内径和上端铰接筒内孔保持同轴，抱箍两端延伸出带通孔的锁紧耳，装配时和配套连杆底座的对应孔位对齐，穿入锁紧螺栓后拧紧，即可把曲柄销夹持在上下两半轴瓦之间，抱箍结合面需要预留合理的压紧余量，保证螺栓锁紧后轴瓦外圈不会出现走动窜转。右端的双平行耳板座上下错开布置，两块耳板的同轴销孔精度要求较高，销孔内可压装衬套，和活塞销形成铰接，耳板外侧的加厚凸台用于承受活塞销传递的横向冲击力，耳板之间的开槽宽度需要和活塞端部的铰接座厚度匹配，保证装配后连杆摆动过程中不会和活塞发生侧向干涉。

　　安装边界校核阶段需要重点核验三个运动包络：第一是连杆随曲轴做360度回转时，梁体外轮廓和曲轴箱内壁的最小安全间隙，避免高速运转时出现磕碰；第二是连杆随活塞做往复摆动时，抱箍外侧和气缸套下沿的避让距离，在活塞到达下止点时不能发生碰撞；第三是两端铰接位置的销轴轴向窜动量，需要和卡环、限位衬套的尺寸匹配，保证销轴不会从孔位中脱出。整个构件的所有棱边位置都做了铸造圆角处理，既符合铸造成型的工艺要求，也能消除热处理环节的应力集中风险，铰接孔端面的加工余量在建模时单独标注，方便后续工艺部门编排铣削、镗孔的加工工序。
