重载滚柱直线导轨副配套安装组件

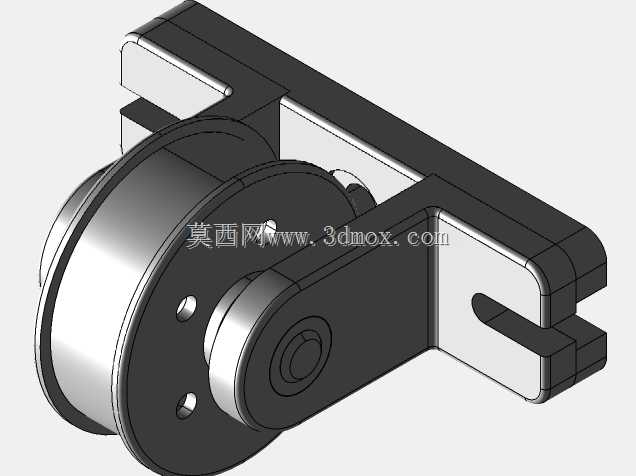

　　这套滚柱导向配套结构，主要面向中重载直线往复运动工位的装配需求，常见于数控加工中心进给轴、自动化桁架移送滑台、重型板材裁切设备、精密检测平台的直线导向单元配套场景。整套结构拆分后包含导轨承载基座、双侧立式支撑座、滚动轮体、限位隔套、锁紧销轴、底部安装滑台几个独立部分，各零件配合完成滑台沿固定轨迹的低阻力直线运动，相比普通滚珠导向结构，滚柱线接触的承载形式能承受更大的径向倾覆力矩，在切削振动、偏载移送的工况下，导向精度保持性更突出。

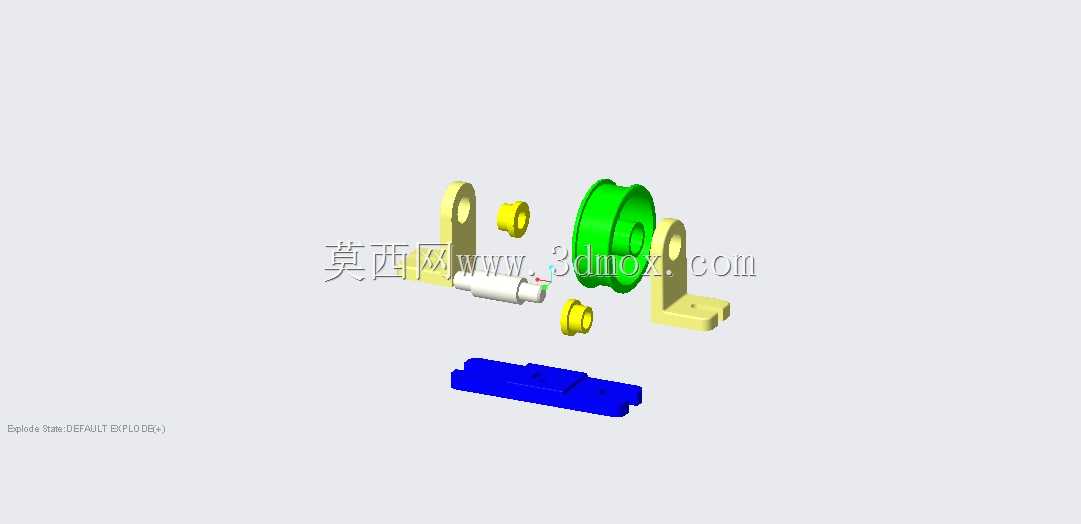

　　从实际装配逻辑来看，底部蓝色长条形基座是整套组件的安装基准，基座上预制了等距分布的沉头安装孔，安装时可以直接通过内六角螺栓将基座锁附在设备床身的加工基准面上，基座的两侧台阶面做了定位止口设计，装配时不需要反复打表找正，靠止口贴合就能保证导轨安装方向和设备进给方向的平行度，基座的宽度方向预留了和床身T型槽匹配的避让空间，就算安装面存在小幅加工误差，也可以通过止口处的调整垫片补偿平行度偏差。两侧的黄色立式支撑座对称布置在基座两端，支撑座的立板上开有同轴的销轴通孔，孔位加工时严格保证同轴度公差，避免销轴穿装后出现卡滞、转动不顺的问题；支撑座的底板同样开设了长条形安装腰孔，既可以微调两轮的中心跨距，也能在长期运行出现磨损后，调整轮体和导轨面的预压间隙，消除运动反向间隙。

　　中间的绿色滚动轮体是承载核心，轮体的外圈型面和导轨导向面做匹配的弧面接触设计，滚柱排布在轮体内部滚道之间，轮体中心穿装白色销轴，销轴两端架在两侧支撑座的孔位内，销轴和支撑座孔之间可以选配滑动衬套或者微型滚动轴承，根据设备的运动速度选择适配形式：低速重载工位选用铜合金滑动衬套，抗冲击能力更强，高速往复工位选用深沟球轴承，转动摩擦阻力更小。两个黄色小型隔套分别套在销轴两端，夹在轮体端面和支撑座立板之间，既限制轮体的轴向窜动，也避免轮体转动时和支撑座发生刚性摩擦，隔套的厚度可以根据装配实测间隙选配，保证轮体转动灵活的同时轴向窜动量控制在0.05mm以内。

　　设计这套结构时，首先要核算工位的最大承载重量、倾覆力矩和运动速度，先确定滚柱轮体的额定动载荷，留足1.5到2倍的安全系数，避免长期满载运行出现滚道点蚀、轮体变形的问题。其次要确认安装边界尺寸：底部基座的总长度要匹配设备的有效行程，两端预留至少1.5倍轮体直径的安全余量，防止滑台运动到行程端点时出现脱轨；支撑座的总高度要和滑台的安装面高度匹配，保证轮体压紧在导轨面之后，滑台底面和基座之间留有2到3mm的避让间隙，不会出现运动剐蹭。销轴的直径要根据支撑座的跨距做挠度校核，若两侧支撑座间距过大，销轴受载后弯曲变形量超过0.03mm，就要加大销轴直径或者增加中间辅助支撑，避免轮体转动出现卡阻。

　　在实际产线应用里，这类组件还会配套行程限位挡块、防尘刮板、润滑注油嘴一起使用，导轨端面加装的聚氨酯缓冲块可以吸收滑台走到端点的冲击动能，轮体侧方加装的防尘刮板能及时刮除导轨面附着的切屑、粉尘，避免硬质颗粒进入滚道造成滚柱磨损，定期通过注油嘴向滚道内加注锂基润滑脂，就能保证长期运行的导向精度。整套结构的零件拆分合理，没有复杂的异形曲面，常规铣削、车削加工就能完成所有零件的制造，维护时单独更换磨损的轮体或者隔套即可，不需要整体更换导向单元，能有效降低设备的后期维护成本。
