铰接式法兰连接支座结构设计

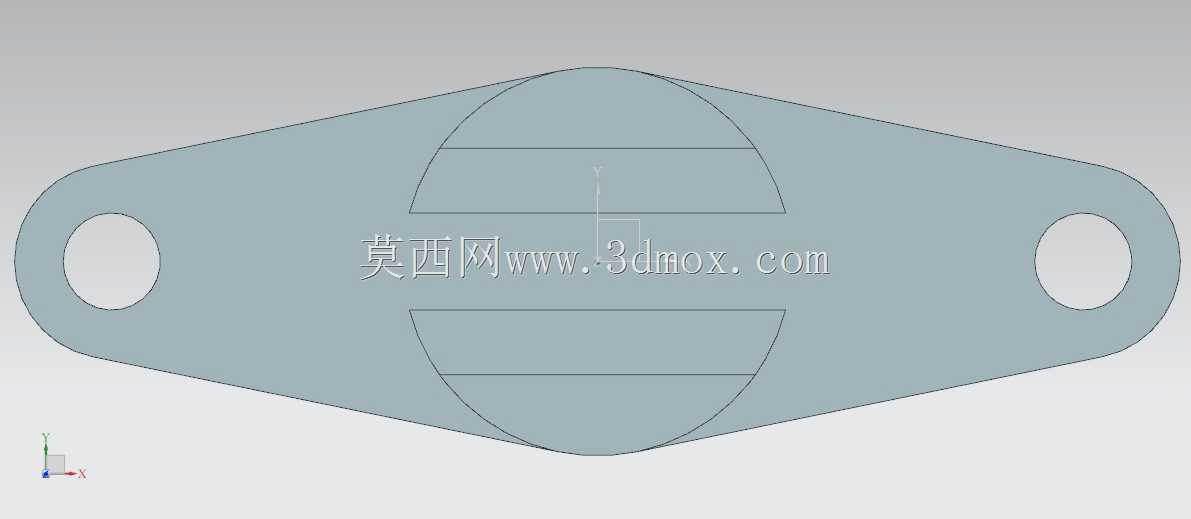

　　这套铰接式法兰连接支座的结构方案，最初是针对车间输送线侧边张紧摆臂的安装需求梳理出来的，后续在小型工程机械的连杆铰接点位、轻工设备的摆动导向机构里也能直接复用。做结构拆解的时候最先要敲定的是两端的同轴铰接孔位，两个带通孔的耳板分别向两侧延伸，孔位的中心距是整个零件最核心的安装边界，装配时销轴直接穿过这两个孔，就能让支座和相邻的摆杆、拉杆形成转动副，工作过程中支座可以绕销轴轴线小角度摆动，补偿设备运行时产生的位置偏差，避免硬连接出现憋劲、卡滞的问题。

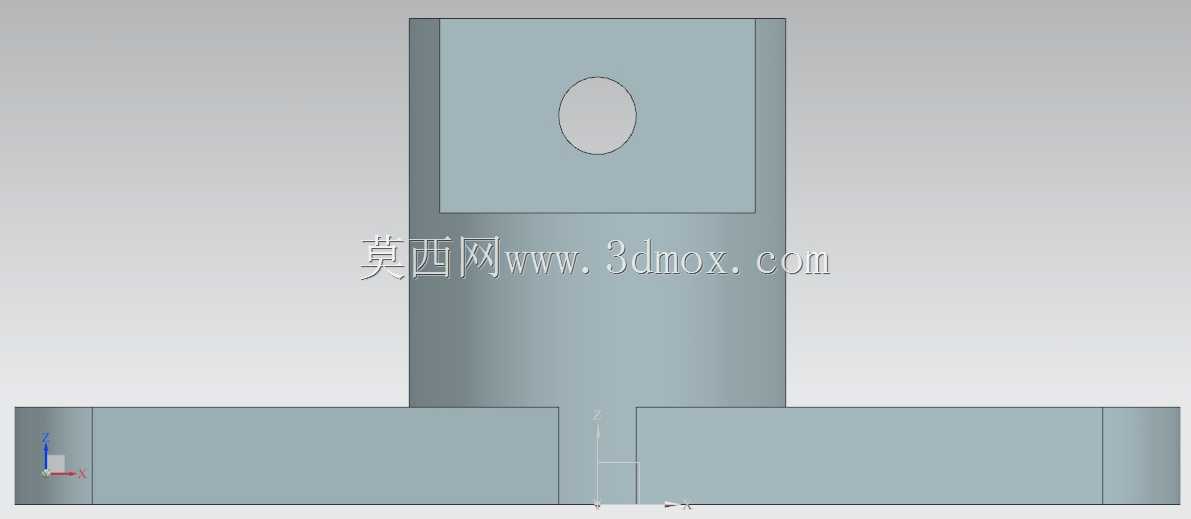

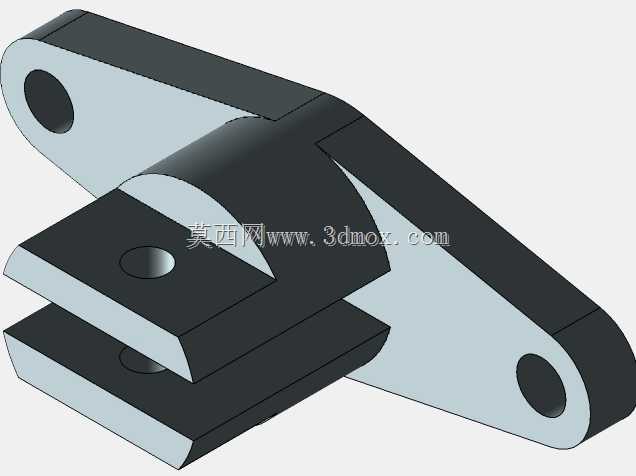

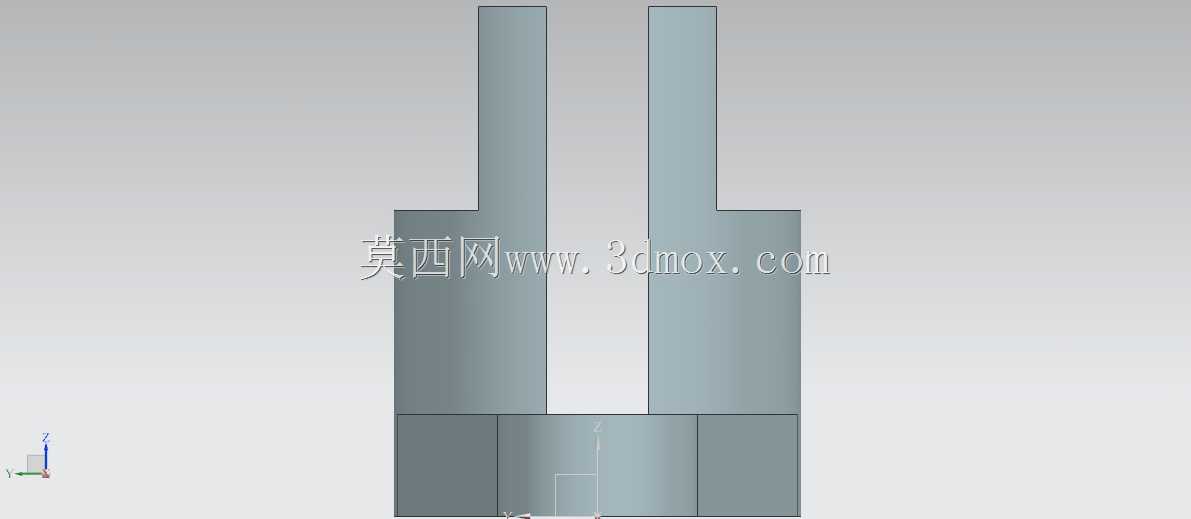

　　中间凸起的筒状铰接座是整个零件的受力核心，这里的内孔和穿入的转轴配合，承担整个机构传递过来的径向载荷和少量轴向窜动力，建模时特意把筒座和两侧耳板的衔接位置做了大圆角过渡，没有留尖锐的直角接缝，实际机加工或者铸件成型的时候，这个位置不会出现应力集中开裂的问题，载荷从耳板传递到筒座的路径也更顺畅，不会在转角位置出现力流突变。筒座下方叠放的两层带孔安装平板，是用来固定附属功能件的，平板上的通孔位置和筒座的轴线错开，装配时可以把限位块、阻尼片或者行程触发撞块锁在这两个平面上，两层平板之间预留的间隙刚好能容纳插入的连接件凸台，不用额外加装垫片调整间隙，装配工序能少一步。

　　建模过程里把基础特征的逻辑理得很顺：先在前视基准面画出整个零件的外轮廓草图，用拉伸命令做出主体的基础坯料，之后把筒座位置多余的材料用切除命令挖掉，做出铰接内孔；两侧耳板的外形是对称结构，做完一侧的轮廓和孔位之后直接用镜像特征生成另一侧，不用重复画草图，既能保证两边孔位的同轴度，也能减少特征出错的概率。下方两层安装板上的固定孔，先画好一个孔的中心位置，用线性阵列或者直接镜像生成其余孔位，所有孔的直径、沉头深度都保持统一，后续出工程图的时候孔标注可以直接复用，加工时刀具也不用频繁更换。

　　实际落地选型的时候，首先要核对的就是三个孔位的相对位置尺寸：两端铰接孔的中心距决定了摆臂的摆动行程，中间筒座的内孔直径要和选配的销轴外径做过渡配合，下方安装板的总厚度要和配套的紧固件长度匹配，避免螺栓拧到底之后还露在板件外侧干涉周边管线。如果用在载荷偏大的工程机械点位，可以把整体材料选成铸钢，筒座位置额外加衬套减少磨损；如果是轻工输送线这类轻载场景，用普通Q235钢板切割之后焊接成型就能满足强度要求，加工成本能压得很低。

　　结构设计时特意把所有外伸的棱边都做了小倒角处理，没有锋利的锐边，装配工人徒手操作的时候不会被划伤，零件在喷涂防锈漆的时候，漆料也能在边角位置附着均匀，不会出现积液掉漆的问题。整个零件没有复杂的异形曲面，不管是用数控铣削加工、板材焊接还是3D打印做样件验证，都能快速成型，不需要特殊的工装夹具。在机构里它同时承担了铰接转动、附属件安装、载荷传递三个作用，不用在周边额外拼接多个独立零件，整个摆臂组件的零件数量能减少三分之一，后期维护的时候拆换也更方便，不用拆解周边多组关联结构就能把整个支座取出更换。
