便携干粉吸入给药器结构外观设计

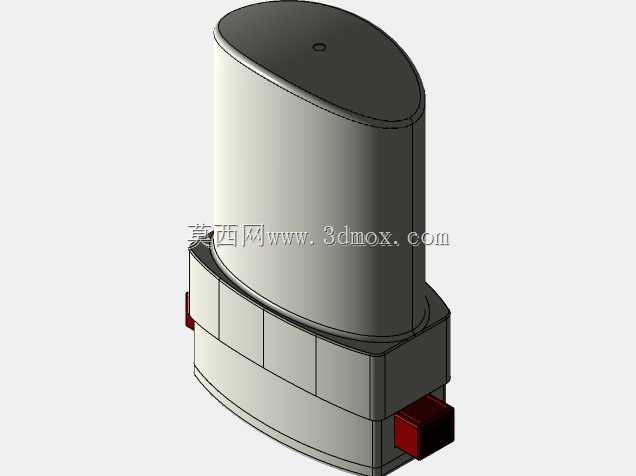

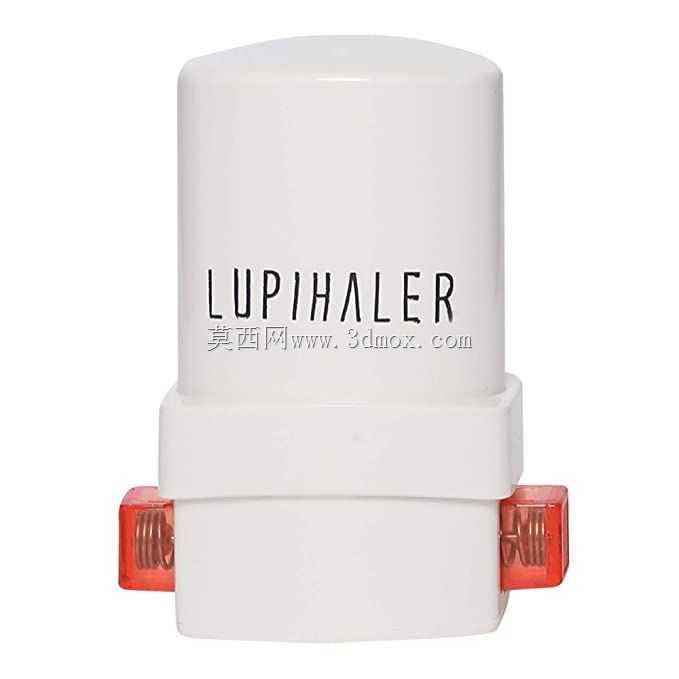

　　这套吸入给药器的三维结构围绕门诊随访、家庭长期用药和外出携带三类使用场景展开，核心目标是让哮喘、慢性阻塞性肺疾病等需要经口吸入干粉药剂的患者，能够在症状波动或日常维持治疗时快速完成给药。设备本体采用立式手持比例，上部为容纳吸嘴、药粉通道与防护结构的主体壳段，下部设置较宽的基座轮廓，既可以在桌面短暂直立放置，也能在患者单手握持时提供稳定的受力面。两侧红色透明构件对应药剂承载与剂量操作区域，外露位置便于观察内部状态，同时通过颜色区分提示使用者操作方向，减少误装、反装的概率。

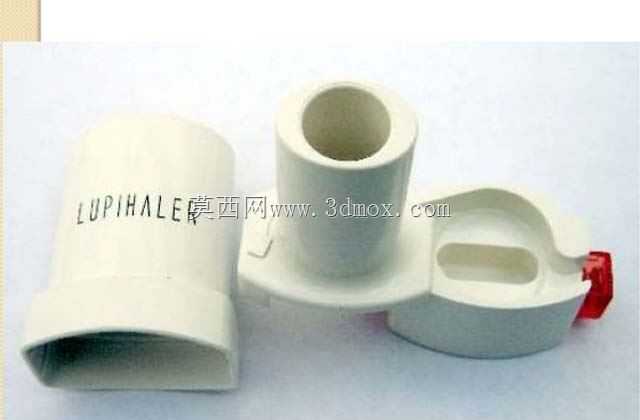

　　从功能组织看，吸入器并不依赖复杂动力源，而是利用患者吸气气流带动药粉进入呼吸道。因此结构设计的重点不在传动堆叠，而在气流通道、密封边界、药舱定位和手部操作的一致性。主体白色外壳承担防护、握持和外观识别作用，壁厚需要兼顾注塑成型时的流动距离、脱模斜度以及跌落时的抗冲击能力。壳体分缝位置避开主要气流路径，防止装配偏差造成漏气；侧面红色部件则需要兼顾透明可视、卡扣固定和手指按压时的弹性变形，材料与主壳体形成软硬或色彩上的区分。

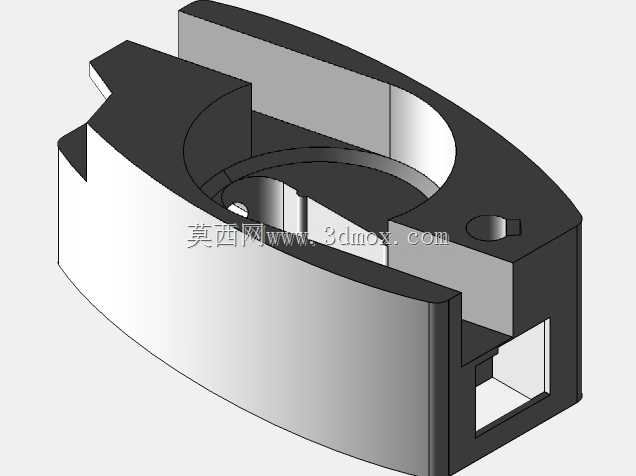

　　建模时先按使用动作确定外部包络：患者拇指与食指环绕下部壳体，口唇接触上部吸嘴区域，吸气方向沿设备纵向传递。上部圆角大面避免尖锐边缘，吸嘴外轮廓需要贴合口部接触习惯；下部横向伸出的红色操作件不能超出手掌自然宽度，否则放入衣袋或药盒时容易被误碰。设备整体没有外接管路和电源线，外形边界紧凑，适合与干燥剂、说明书一起装入小型包装盒。安装边界主要体现在壳体内部：药粉储存件、计量构件、气流引导件和外壳之间需要保留装配间隙，卡扣根部设置圆角以降低应力集中，透明件与白色壳体的配合面还要考虑可视区域不能被加强筋遮挡。

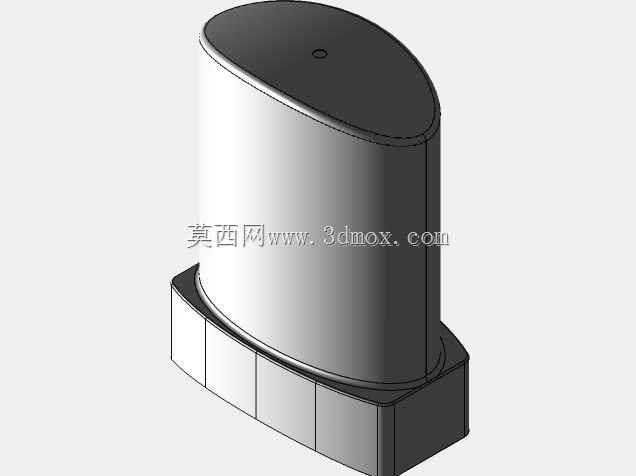

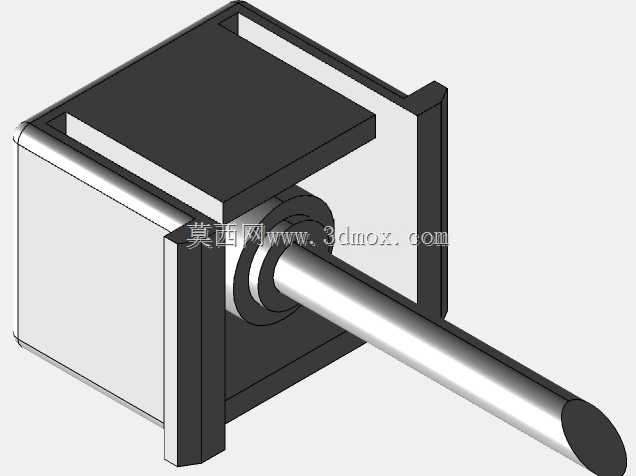

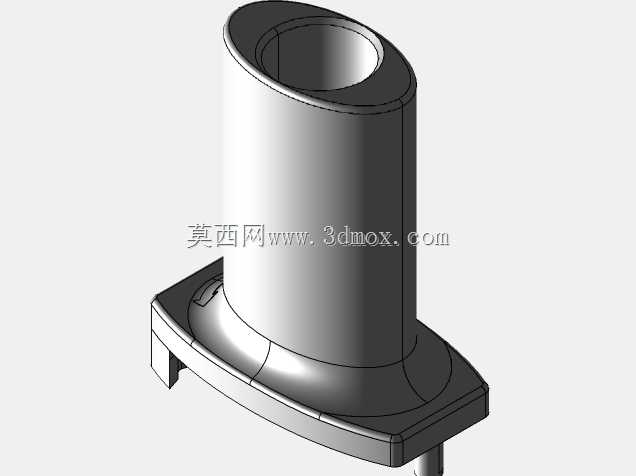

　　在结构细节上，吸嘴保护段与主体之间形成明显台阶，既增强壳体刚度，也让使用者凭触感判断设备方向。两侧红色透明窗口附近设置定位肋，使药剂组件装入后保持固定姿态，避免运输振动后偏移。气流通道内壁追求平滑过渡，减少突变台阶和尖角造成的药粉附着；通道截面不能单纯追求大，而要与患者吸气流量相匹配，使药粉在合适气流下被带出并形成可吸入的分散状态。对于需要反复开合或按压的部位，卡扣行程、导向斜面和限位面都要在三维装配中验证，保证操作到位时有明确触感，同时不会因过盈过大导致塑料件发白。

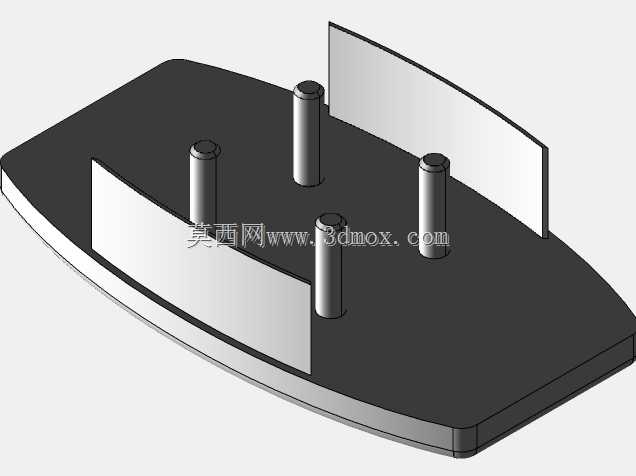

　　工程评审时还需把制造和维护场景纳入判断。白色外壳适合采用注塑件，外观面应减少缩水风险，背面加强筋厚度通常控制在主壁厚的较小比例；红色透明件则要关注表面划痕、浇口痕迹和内部气泡对观察效果的影响。各零件装配后，外部缝隙应均匀，手指可触及区域不能出现飞边。设备在包内携带时可能受到挤压，侧向红色构件虽然突出于主体，但通过下部宽基座和圆角过渡降低磕碰受力；直立放置时，底面接触区域需要提供足够支撑，避免轻微触碰即翻倒。

　　这类产品的机械结构看似简洁，实际对尺寸链和使用体验要求很高。药舱定位偏差会影响剂量传递，密封不足可能造成药粉受潮，气流通道粗糙则会增加残留。三维模型中把壳体、透明操作件、内部药粉路径和握持外形完整表达，能够帮助结构人员在开模前检查装配关系、操作空间和外观分件，也便于后续进行人机比例校核、包装布局以及注塑模具分型分析。
