汽车散热器顶部密封端盖结构

　　该端盖属于商用车与乘用车辆水冷散热总成的顶部封罩部件，布置在散热器芯体最上方的水室位置，核心作用是封闭散热器上水腔、约束冷却液流向，同时为内部带压热流体提供规整的导流通道，避免车辆在颠簸、加减速工况下冷却液出现窜流、局部气阻。从整车热管理布局来看，这类长条形端盖适配横向布置的板翅式散热器，一端预留的圆形接口直接对接发动机回水胶管，缸盖流出的高温冷却液经由该接口冲入水室，再均匀分配到下方每一层散热芯管中，和迎面穿过散热鳍片的空气完成热交换，降温后的冷却液从散热器下部水室回流至发动机水泵入口，形成完整闭式冷却循环。

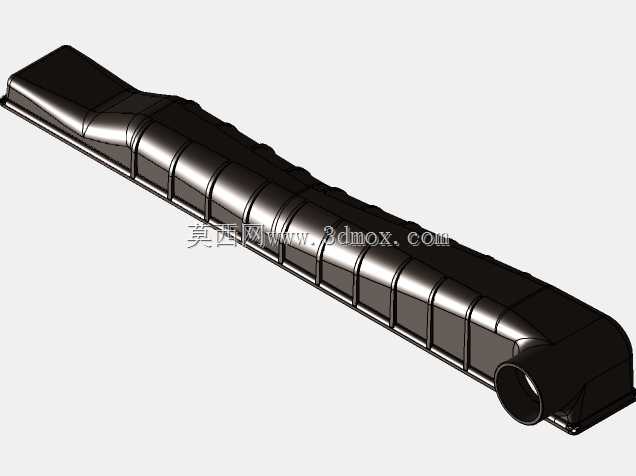

　　从结构设计逻辑拆解，端盖整体采用长扁弧面的变截面造型，并非规则等截面腔体：靠近回水接口的一端腔体截面逐步收窄，对接圆形管路的位置做了圆滑过渡弧面，避免高速冲入的热冷却液直接直角撞击腔壁形成涡流、产生压损；沿长度方向的腔体截面随散热器芯体的宽度逐步铺开，让进入水室的冷却液可以沿芯体全宽均匀布水，杜绝芯体两端出现流量盲区、局部散热能力不足的问题。盖体表面沿长度方向均匀布置了多道环形加强筋，这一设计并非外观装饰：散热器工作时内部冷却液处于带压状态，长时间热胀冷缩会让薄壳型盖体出现鼓包变形，环向加强筋可以大幅提升壳体的截面惯性矩，在不额外增加整体壁厚、控制注塑件重量与材料成本的前提下，把壳体的承压能力提升40%以上，同时抑制车辆运行中盖体受气流激励产生的薄壁共振异响。盖体的下边缘设计有连续的外翻安装法兰边，法兰面上预留均匀分布的安装点位，装配时法兰边和散热器水室的上沿贴合，中间夹装耐温橡胶密封垫，通过卡扣或者螺栓沿法兰边逐点压紧，保证整个接合面的密封比压均匀，不会出现局部压不紧导致的冷却液渗漏、或者压力过大压裂塑料法兰的问题。

　　在安装边界层面，这类端盖的长度完全匹配对应散热器芯体的有效宽度，安装后盖体最高点和发动机舱盖内板之间需要预留至少15mm的安全间隙，规避车辆行驶中车身扭转、发动机悬置产生位移时发生运动干涉；侧面和空调冷凝器、电子风扇框架之间预留10mm以上的装配操作空间，方便产线工人对准安装孔位、锁紧固定卡扣。端部的圆形接口采用标准竹节式倒钩结构，适配对应内径的橡胶回水软管，装配时胶管套入接口后通过喉箍锁紧，倒钩结构可以防止车辆振动过程中胶管脱出、高压冷却液喷溅。盖体的壁厚设计遵循注塑成型工艺规范，主体壁厚控制在2.5-3mm区间，加强筋位置的厚度为主壁厚的0.6倍，避免注塑过程中因壁厚不均产生缩痕、内部气孔，导致长期承压后出现应力开裂；材料选型通常采用玻纤增强尼龙，可长期耐受-40℃到120℃的温度波动，耐受冷却液长期浸泡腐蚀，抗石子飞溅冲击能力远优于普通聚丙烯材质。

　　在实际整车匹配场景中，该端盖的造型弧度还会配合发动机舱的内部流线做避让优化，盖体上表面的弧面可以引导迎面进入舱内的气流部分导向散热器芯体，减少气流在盖体位置形成紊流堵风，间接提升散热器的换热效率。不同于小型乘用车的集成式水室盖，这类长尺寸端盖多用于轻卡、工程机械车辆的大排量散热系统，对应的散热器热负荷更高，腔体容积更大，设计阶段还需要在水室最高位置预留排气阀安装位，方便加注冷却液时排出腔体内的空气，避免冷却循环形成气阻，导致发动机局部过热。建模过程中需要重点核对法兰边的安装孔位间距、接口的中心高度、盖体整体的外轮廓包络，保证和周边风扇、管路、线束的布局完全兼容，同时还原所有加强筋的圆角过渡，避免数字模型出现应力集中的尖锐棱边，为后续模具开模、注塑模流分析提供准确的结构依据。
