生成式拓扑优化四旋翼无人机机架结构

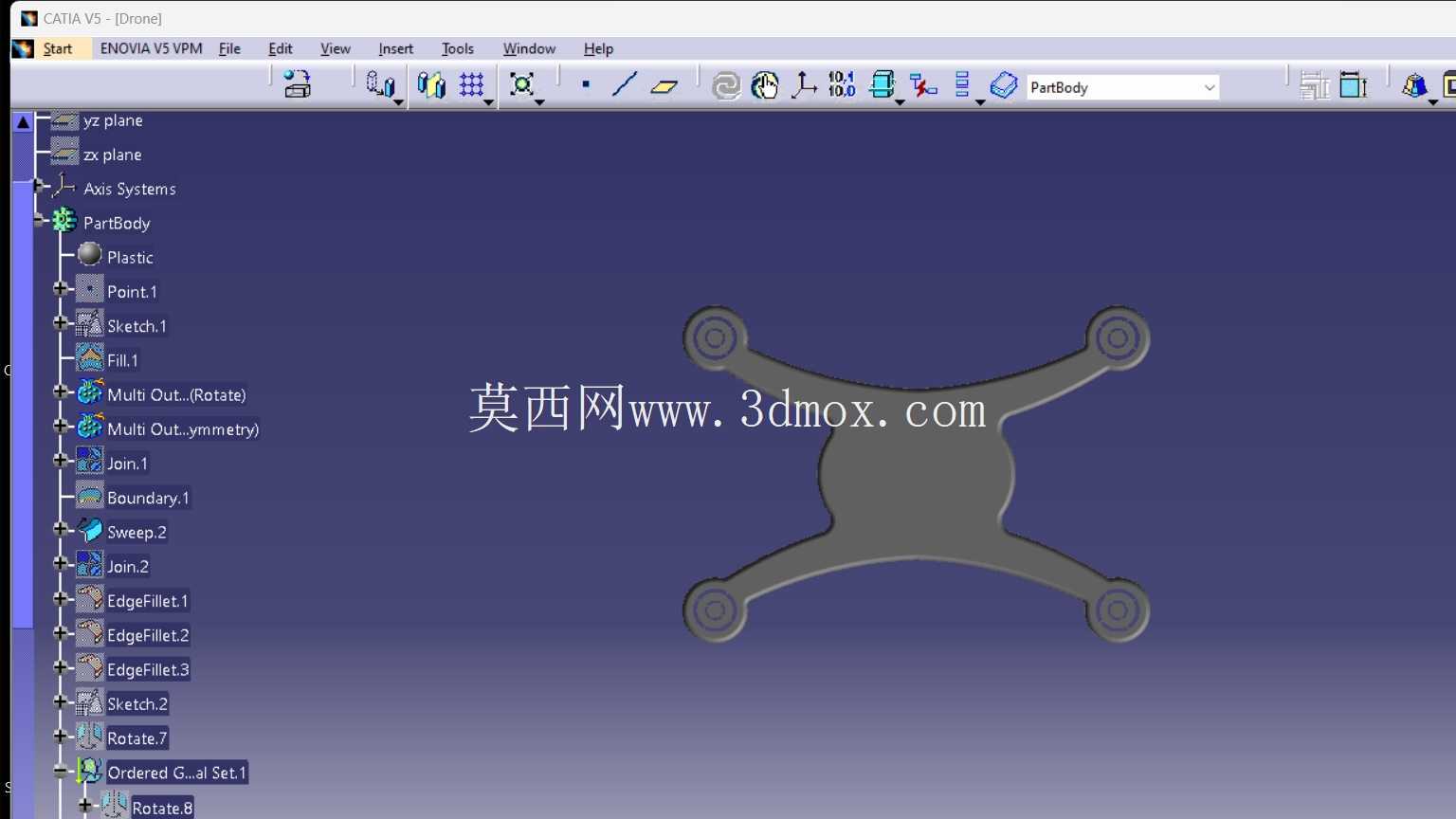

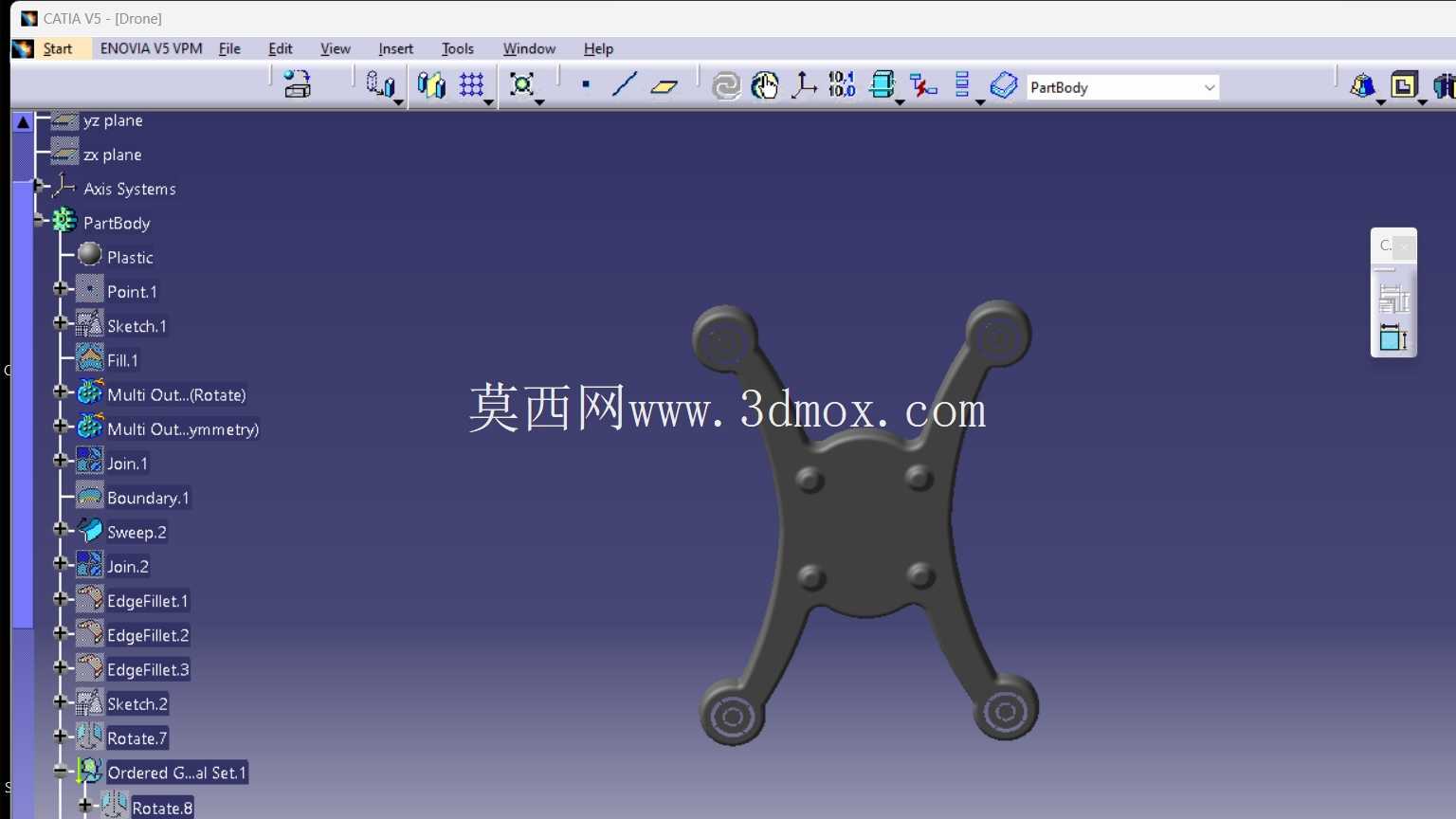

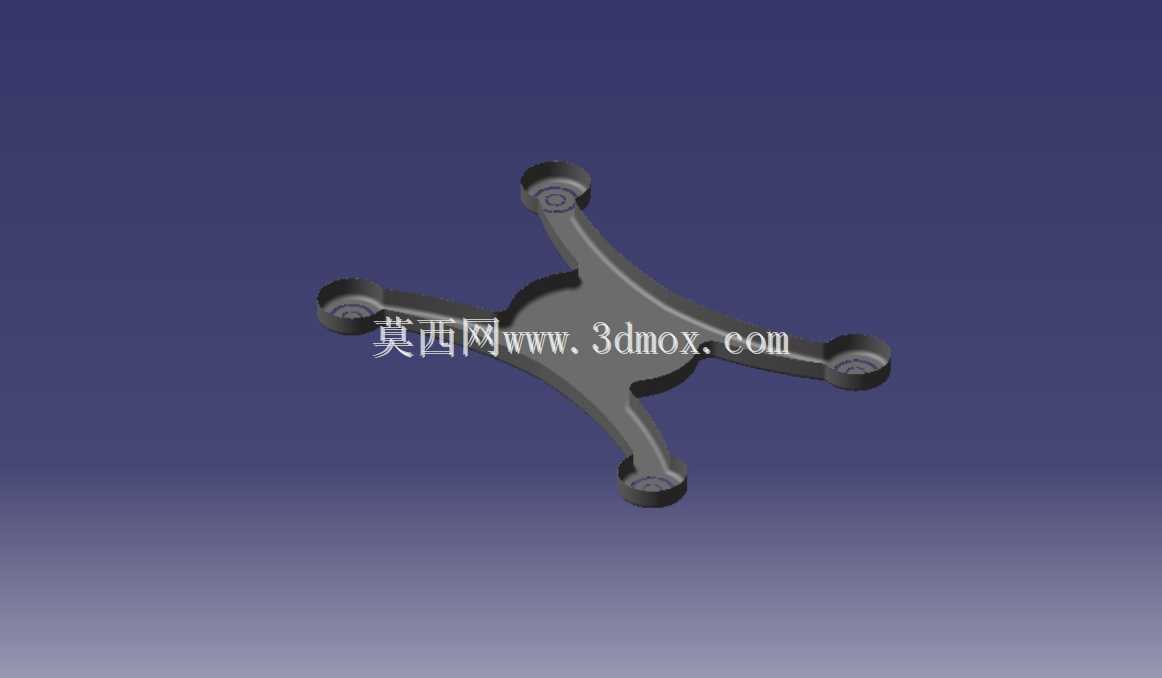

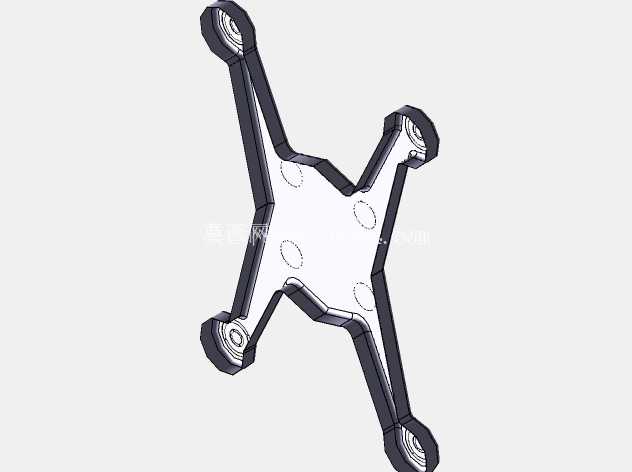

　　这款四旋翼机架采用生成式形状设计逻辑完成结构迭代，核心面向消费级航拍、小型作业巡检类无人机的装机需求，区别于传统等厚板材切割或规则注塑机架的设计思路，整个结构在初始建模阶段就以四个机臂端点的电机安装位、中心区域的飞控与电池安装面作为固定约束边界，以飞行过程中电机产生的升力、机动动作带来的交变载荷、降落瞬间的冲击载荷作为力学输入条件，通过迭代计算去除非受力区域的冗余材料，最终形成连续流畅的传力路径结构。从实际装机适配来看，四个机臂末端预留的电机安装位，适配主流22系列、23系列无刷电机的孔距标准，安装面做了局部加厚处理，避免电机运转时的高频振动导致安装位出现应力开裂；中心区域的六个规则安装孔，分别对应飞控板、电池固定板、电调分线板的常规安装孔位，孔位周边做了下沉式凸台设计，既可以提升安装面的局部刚度，也能给螺丝头预留容纳空间，避免装配后螺丝突出干涉上层部件安装。

　　从结构特性来看，整个机架没有多余的直角过渡区域，所有受力路径上的转角都做了大圆弧顺滑过渡，能够有效分散飞行过程中机臂承受的弯曲载荷，尤其是在无人机做急停、侧飞、翻滚等大机动动作时，机臂与中心板衔接的位置不会出现传统机架常见的应力集中问题；机臂截面采用渐变式设计，靠近中心板的位置截面厚度更大，向末端电机安装位逐步收窄，在保证整体结构强度满足1.5kg以内起飞重量需求的前提下，尽可能去除非必要材料，相比同尺寸的传统注塑机架，整体重量可以降低18%左右，对于提升无人机的续航时间、降低动力系统的负载有明显帮助。

　　从安装边界来看，机架整体采用X型布局，相邻两个机臂的电机安装位中心距适配9寸螺旋桨的安全旋转间隙，不会出现桨叶打桨的问题；中心区域的安装平面平整度控制在0.1mm以内，能够保证飞控板安装后处于水平状态，避免飞控加速度计出现初始安装误差影响飞行稳定性；机架底部预留了足够的设备安装空间，可以容纳常规的3S/4S锂电池、GPS模块、图传发射机等常用飞控外设，不会出现设备堆叠干涉的问题。

　　在实际应用场景中，这类轻量化机架既可以用于入门级航拍无人机的组装，也可以适配小型室内巡检、农林植保小样测试类的作业需求，结构本身的抗冲击性能经过迭代优化，在1.5米高度自由跌落至硬质地面的工况下，机臂不会出现断裂问题，仅会在接触位置产生轻微形变，能够满足日常飞行训练、轻度作业的使用强度要求。设计过程中没有采用传统的先画外形再校核强度的流程，而是先明确载荷边界、安装约束、重量目标，再通过生成式计算得到最优的材料分布形态，最后再对安装位、孔位等需要和标准件适配的位置做精细化调整，既保证了结构力学性能的最优，也兼顾了实际装机的通用性，不需要额外定制非标连接件，使用常规的M2、M3螺丝就可以完成全部部件的装配。
