博世冷藏冷冻组合冰箱弧形门把手

　　该把手结构面向家用冷藏冷冻组合电器的门体启闭场景，主要承担用户开合冰箱门时的握持、传力与外观过渡作用。日常使用中，把手需要承受手指拉拽、掌心托握以及低温环境下频繁操作带来的反复载荷，因此结构不能只关注造型，还要兼顾固定可靠性、握持舒适度和门体表面的安装匹配。

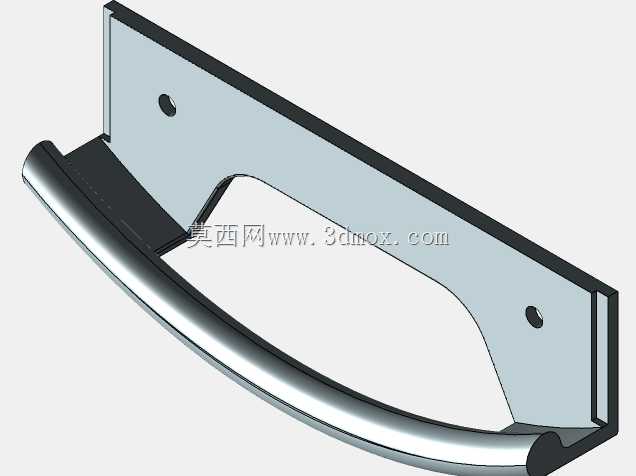

　　从结构组成看，零件分为长条形安装背板和弧形握持杆两部分。背板贴近冰箱门体外表面布置，两端各设置一个沉孔式安装位，用于通过紧固件将整个拉手固定在门体钣金或预埋螺母上。孔位周边保留了较宽的实体区域，可分散螺钉预紧力，避免局部应力集中造成塑料件发白或开裂。背板边缘带有折边和局部加强轮廓，能够提高薄板状基体的抗弯刚度，减少拉手受拉时背板翘曲。

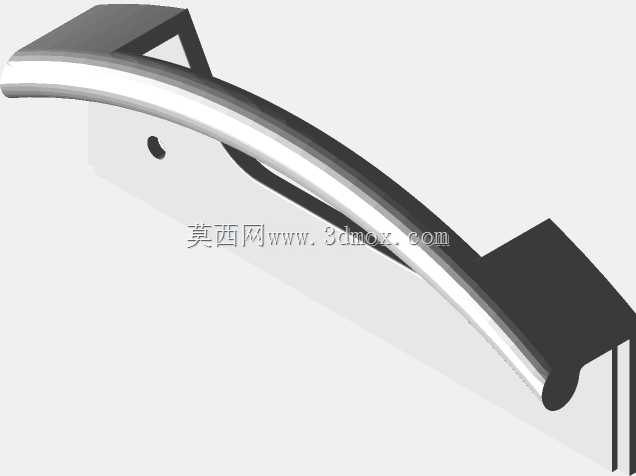

　　握持杆采用连续圆弧过渡形态，前端为圆润杆状截面，后端与安装背板平滑连接。这种形态符合人手从侧面扣握冰箱门的动作轨迹：用户不需要将手指完全伸入深槽，只需沿弧形杆外侧施力即可带动门体开启。杆体表面连续，没有突兀台阶，既便于清洁，也能降低低温环境下握持时的局部压感。弧形下沿与门体之间保留足够空隙，可容纳不同厚度的手指进入，同时避免握杆与门板发生干涉。

　　设计思路上，该件没有采用复杂的多段拼接结构，而是以一体化外观件的方式组织曲面。安装背板承担定位和承载功能，外露弧形杆承担人机交互功能，两者之间通过加宽根部连接，使拉力能够从握杆顺畅传递到两个固定点。根部区域截面逐渐放大，避免小半径连接处形成薄弱断面；背板中部开设异形缺口，既减轻材料用量，也让握杆后方形成通透空间，方便手指从下方扣入。

　　在安装边界方面，两个固定孔沿背板长度方向分布，孔距决定了该拉手对门体预埋安装点的适配范围。建模时需要重点控制孔中心到背板边缘、孔中心到握杆中心线的相对位置，因为这些尺寸直接影响螺钉装配空间和门体受力点。背板背面应视为与门体贴合的基准面，弧形握杆相对该基准面外伸，外伸距离既要满足手掌进入，又不能过大，以免杠杆力矩增加导致固定点松动。

　　实际工程校核中，需要关注三种工况：一是垂直于门体方向的拉开载荷，力主要由两个螺钉连接点承受；二是沿门体长度方向的偏置拉拽，容易使背板产生扭转；三是用户手握杆体中部时的局部弯曲，要求弧形杆根部具备足够截面模量。对应到三维建模，应保证安装孔同轴、背板贴合面平整、握杆曲面连续，并在根部设置合理圆角。若用于注塑或压铸生产，还需在壁厚变化处保持过渡均匀，避免缩痕和冷却变形；若采用钣金与杆件组合工艺，则应控制背板折弯回弹及杆件焊接或装配后的直线度。

　　该类拉手适用于厨房冷藏设备、立式冷冻柜以及类似需要侧向开门的家电产品。结构外形简洁，安装点明确，曲面以实用握持为核心，没有多余装饰特征。对于结构设计人员而言，建模重点不在复杂机构，而在人机握持空间、固定孔位边界、根部强度过渡以及与门体外表面的贴合关系，这些因素共同决定把手在长期开关门过程中的稳定性和使用手感。
