深沟球滚动轴承剖视结构三维造型

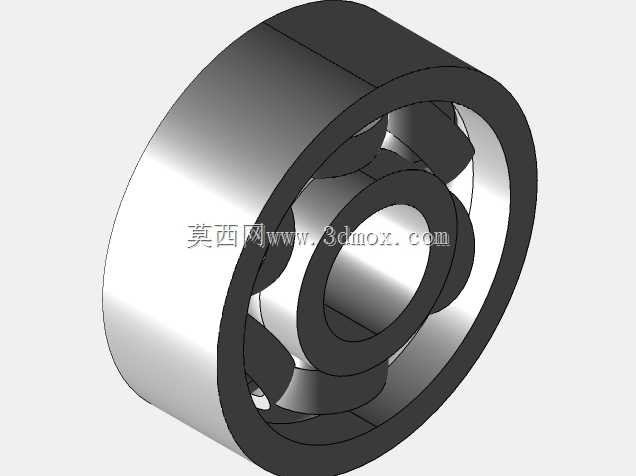

　　在常规旋转支承的结构选型里，滚动轴承是最容易被低估、却又直接决定整机寿命与运转精度的基础件。这套三维造型把深沟球轴承的内部配合关系完整剖开呈现，没有停留在外观圆环的层面，而是把外圈滚道、内圈滚道、滚动钢球以及保持架的相对位置逐一还原，方便结构工程师在做传动总成布局时，直接核对支承部位的轴向占位、径向包络以及相邻零件的避让边界。

　　从实际设备用途看，这类轴承广泛出现在中小功率电机输出端、减速器中间轴、输送机辊筒、机床辅助传动轴、风机叶轮支承以及家电类旋转机构中。它的核心作用是把轴系运转时的径向载荷承担下来，同时兼顾一定比例的双向轴向载荷，让轴颈与箱体孔之间由滑动摩擦转变为滚动摩擦，显著降低起动阻力和运转温升。在带式输送机的辊筒两端，轴承要承受输送带张紧带来的径向力；在小型齿轮箱的高速轴上，它还要面对齿轮啮合产生的少量轴向分力；在电机端盖位置，轴承内圈随转轴旋转、外圈固定在端盖孔内，滚道与钢球之间的接触状态直接影响噪声和振动水平。

　　建模思路上，先依据轴承的公称内径、外径和宽度建立内外圈的基础回转体，再在内外圈相对的圆柱面上加工出弧形滚道。滚道的曲率半径并非随意取值，工程上通常略大于钢球半径，使钢球与滚道形成赫兹接触，既保证接触应力分布合理，又留出微量的自调位余量。钢球沿圆周均匀分布，数量由节圆直径和球径共同决定，排布过密会导致保持架强度不足，排布过疏则单球承载偏大。保持架采用浪形或实体兜孔结构，把相邻钢球隔开，避免球与球直接接触摩擦，同时引导钢球在滚道内顺畅公转。剖视表达把其中一段外圈和保持架做了切除处理，让内部钢球的咬合关系一目了然，这在做教学演示、装配动画或者维修培训时非常实用。

　　外形尺寸与安装边界方面，选型时首先锁定轴颈直径，也就是轴承内径，它决定了与轴的配合公差；外径对应箱体或轴承座的安装孔，宽度方向则要预留端盖、挡圈或锁紧螺母的空间。装配结构里，内圈通常与轴采用过盈或过渡配合，随轴一起转动；外圈与座孔多采用过渡或小间隙配合，便于拆装并允许微量热胀补偿。轴向固定方式很多，轴肩顶住内圈端面、孔用挡圈限制外圈位置、端盖压紧外圈端面都是常见做法，设计时要注意轴肩和孔肩的高度不能超过滚道边缘，否则拆装时拉马无法受力。润滑与密封也不能忽略，低速工况可直接填充锂基脂，高速或高温场景则要预留油道或选用带防尘盖、密封圈的型号，防止润滑剂泄漏和粉尘侵入。

　　在三维结构校验阶段，工程师会重点检查几处：钢球中心圆是否与内外圈同轴，保持架兜孔是否与钢球保留合理间隙，内外圈倒角是否与轴肩、孔肩的圆角匹配，剖视区域是否准确切过钢球中心以真实展示接触关系。把这些细节在模型阶段理顺，后续出工程图、做干涉检查和装配指导时，就能避免很多现场返工。对于刚接触支承设计的人员，这种剖开的轴承模型也能帮助理解滚动摩擦替代滑动摩擦的原理，看清载荷是如何从轴传递到内圈、经钢球再传到外圈和箱体的完整路径。
