简易化油器燃油混合腔体结构

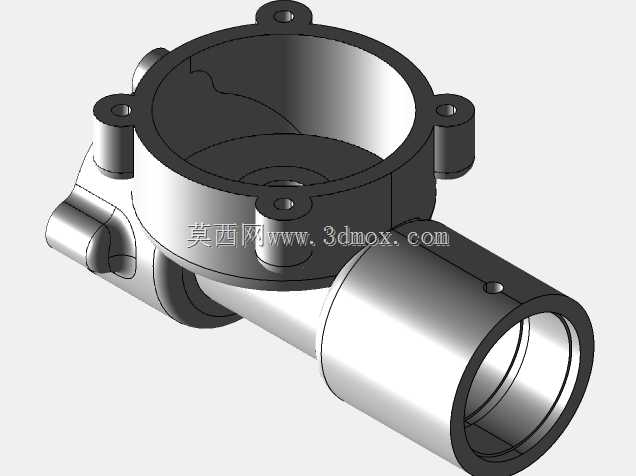

　　该结构面向小型内燃机燃油供给环节，主体由上部敞口混合腔、侧向贯通进气道与周向安装耳座构成，整体采用一体化铸造型腔思路，减少分体装配带来的密封面数量。上部圆形腔体为燃油与空气初步混合的容纳空间，腔壁保留均匀壁厚，既控制铸件凝固缩孔风险，也为后续机加工预留余量；周向均布的带孔耳座围绕腔体开口布置，孔位角度与安装节圆在建模时按整机装配边界约束，可直接与上部节气门座或空气滤清器底座对接，耳座下方的短圆柱凸台承担局部压紧力，避免螺栓锁紧时腔壁产生局部变形。侧向水平贯通的圆筒流道承担进气与混合气输出功能，流道内壁按光滑过渡处理，减少气流在转折处的涡流损失；流道与上部腔体相交区域采用大圆角相贯，既符合铸件拔模与脱模要求，

　　也降低气流经过交叉区域时的局部阻力。流道末端的环形台阶用于安装密封垫圈或对接进气歧管，台阶直径差形成轴向定位面，装配时可限制管路插入深度，保证喉口位置与整机进气方向一致。腔体侧面的小型凸台与侧向接口预留了附件安装位置，可根据不同机型布置油量调节螺钉、怠速油道或传感器接口，凸台内部保留实体余量，方便后期按实际油路钻孔加工。从整机布置角度看，这类化油器结构多用于通用小型汽油机、园林机械、小型发电机组或教学拆装实验台，安装时上部腔体通过耳座螺栓固定，侧向流道一端接入滤清后的空气，另一端向气缸方向输送可燃混合气。建模过程中，安装耳座的孔距、流道中心高、腔体开口直径和末端接口长度均作为关键边界控制：孔距决定与上游部件的互换性，

　　中心高影响整机进气管路走向，开口直径关系到节气门匹配，接口长度则决定密封件压缩空间。腔体与流道相交处未采用尖锐直角，而是保留铸造圆角，能够降低应力集中，同时便于模具抽芯。外形上没有多余装饰特征，所有凸起结构均服务于紧固、定位、密封或油路扩展；外露端面尽量设计成可加工平面，便于后期铣削保证贴合度。对于结构设计人员，该模型可用于检查化油器与空滤器、进气歧管、机体周边件的干涉关系，也可作为铸造件壁厚推演、螺栓布局校核和流道走向分析的基础。对于选型与教学场景，该结构能够直观展示燃油混合气形成区域、进气通道、安装法兰和密封台阶之间的空间关系，帮助理解小型内燃机供油部件在整机中的装配逻辑。
