可错位补偿拉杆连接关节接头结构

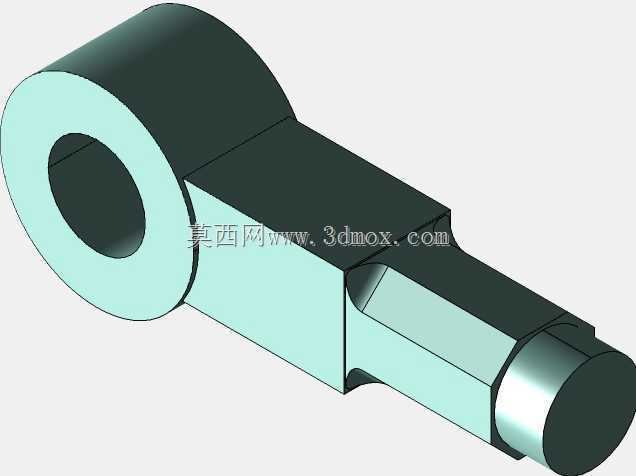

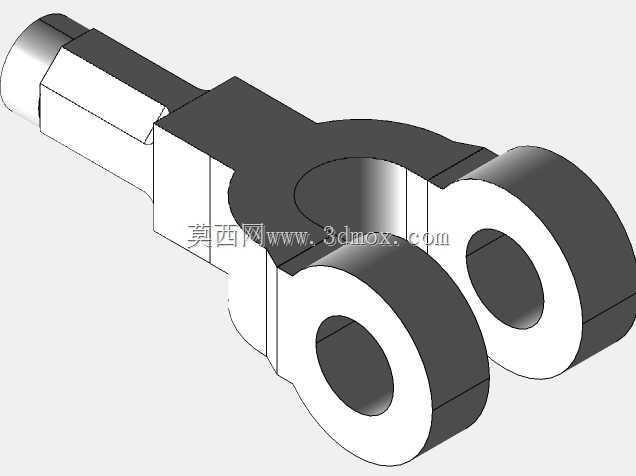

　　在桥梁结构的拉杆系统、张力杆布设场景中，这类关节接头是承担拉伸载荷传递的核心连接件，日常运维中能见到大量同结构构件应用在桁架拉杆、悬索桥辅助张力杆、大跨度钢结构支撑的连接节点上，区别于刚性固定接头，它的核心价值是允许被连接的两根杆件存在一定范围的角度错位，避免杆件受附加弯矩作用出现应力集中断裂。从结构功能来看，该接头采用叉耳加销轴的经典铰接形式，两侧叉形耳板分别对接两根拉杆，中间贯穿的销轴承担全部剪切载荷，销轴两端设置限位结构防止轴向窜动，耳板与销轴的配合间隙经过严格计算，既保证转动灵活性实现角度补偿，又不会因间隙过大造成连接刚性不足引发杆件晃动。设计这类构件时，首先要核算拉伸载荷下的销轴剪切强度、耳板的拉压与挤压强度，

　　通常会根据额定拉力的1.5倍做安全余量校核，销轴与耳板孔的配合选用间隙配合，表面做硬化处理降低长期转动磨损，耳板的叉口开档尺寸要匹配对接拉杆的端部宽度，保证对接后无侧向别卡。外形尺寸方面，这类接头的径向最大尺寸由销轴直径、耳板厚度决定，轴向长度要覆盖两侧拉杆的插入深度加销轴的限位余量，安装边界需要预留销轴拆装的操作空间，通常在销轴轴向一侧预留至少1.2倍销轴长度的操作空间，方便后期维护时拆卸更换销轴。实际应用中如果接头被导向结构约束，也可以承受一定范围的压缩载荷，这时候需要校核耳板的抗压稳定性，避免耳板在压缩载荷下出现屈曲变形，耳板与拉杆的连接端采用等截面过渡，减少截面突变带来的应力集中，表面过渡圆角半径不小于耳板厚度的0.2倍，

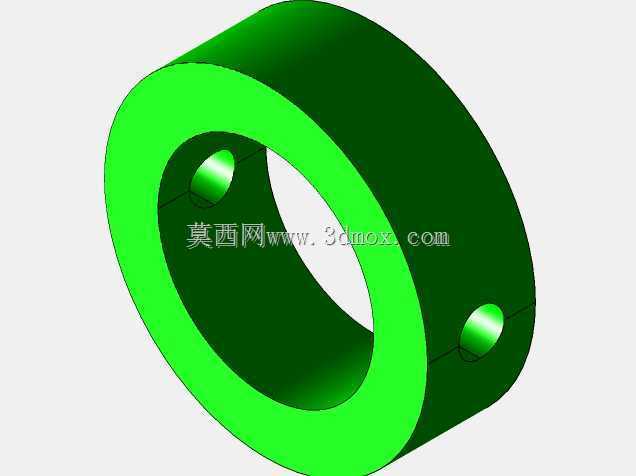

　　降低疲劳裂纹产生的概率。建模过程中需要重点关注配合面的尺寸公差，销轴与耳板孔的同轴度公差要控制在合理范围，避免装配后出现转动卡滞，耳板的叉口对称度公差也要严格控制，保证两侧耳板受力均匀，不会出现单侧耳板过载的情况。这类接头在长期交变载荷作用下，销轴与耳板孔的磨损是主要失效形式，所以设计时会在耳板孔位置预留磨损余量，或者加装可更换的衬套，降低后期维护成本，不需要整体更换接头，只需要更换衬套和销轴即可恢复连接性能。在不同的应用场景下，接头的材质选择也有区别，普通建筑钢结构场景常用优质碳素结构钢，腐蚀环境下会选用不锈钢或者做表面防腐处理，重载场景则会选用合金结构钢并做调质处理，提升整体强度和韧性。安装时需要保证两侧拉杆的轴线在接头转动平面内，避免出现侧向附加力，销轴装配后要做好防松处理，通常采用开口销或者轴端挡圈固定，防止设备运行过程中销轴脱出引发连接失效。
