十字轴式万向传动连接结构

　　在多轴传动布局的设备中，经常遇到主动轴与从动轴轴线无法保证严格共线的工况，比如设备机架因焊接变形产生的安装偏差、运行过程中部件相对位移带来的轴线偏移、或是传动路径需要折角布置的场景，这时候刚性同轴联轴器完全无法适配，强行使用会导致轴系憋劲、轴承过载、键槽崩裂等一系列故障，万向联轴器就是针对这类两轴存在角位移的传动场景设计的连接部件。

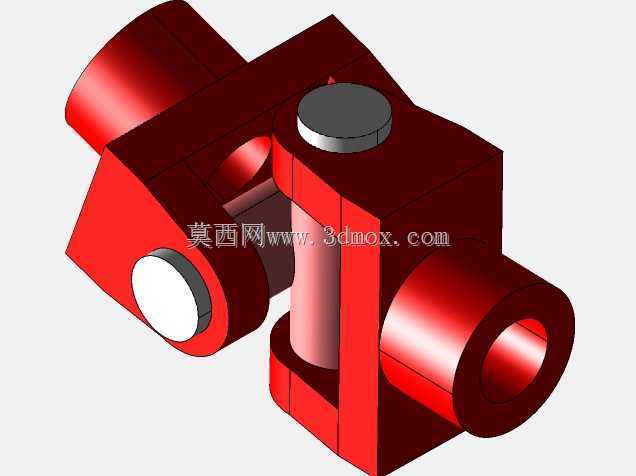

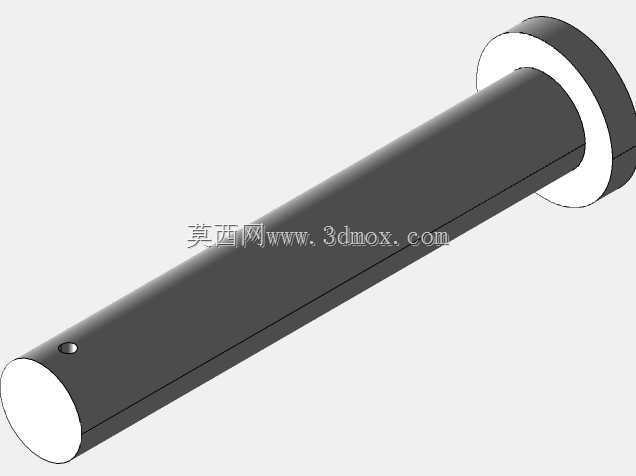

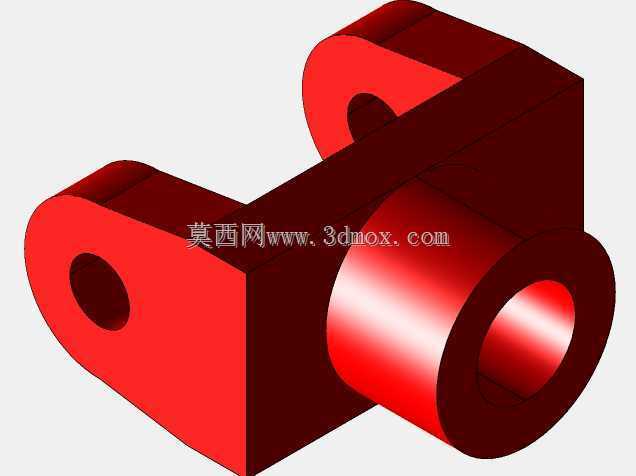

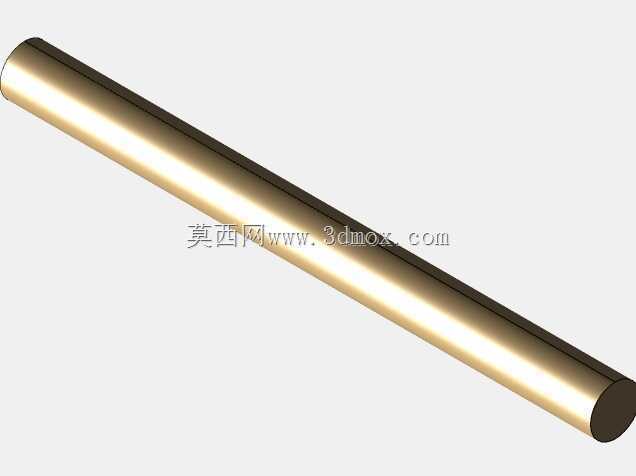

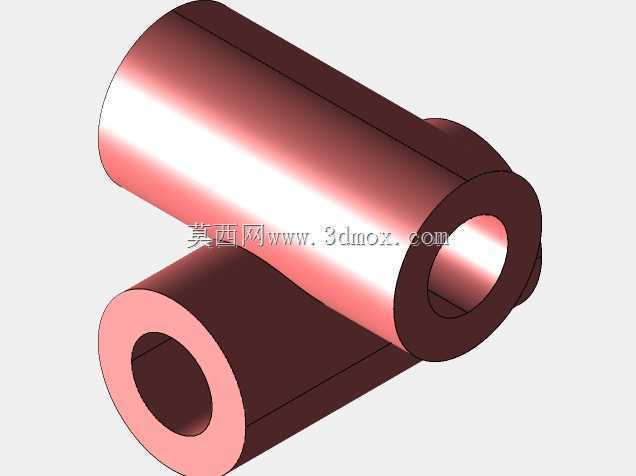

　　这个万向联轴器采用十字轴式的经典结构，两个叉形接头分别对应连接输入与输出轴，中间通过十字形的传动销实现两个方向的转动自由度，能够在两轴夹角持续变化的状态下稳定传递旋转扭矩，不会因为轴线存在夹角就出现传动卡滞或者扭矩断档的情况。从结构设计来看，两个叉形接头的轴孔采用通孔设计，适配圆柱形轴端的安装，可通过平键或者顶丝实现与轴的周向固定，保证扭矩传递过程中不会出现打滑。十字轴与叉形接头的配合部位预留了足够的转动间隙，既不会因为间隙过大导致传动回程误差超标，也不会因为间隙过小在夹角变化时出现运动干涉。

　　实际应用中这类部件覆盖的场景非常广，小到小型试验台的动力传递、工装夹具的旋转动力输入，大到输送线的转角传动、机床辅机的动力连接，只要存在两轴不同轴、且工作过程中两轴夹角存在动态变化的传动位置，都能看到这类结构的身影。比如在一些需要频繁调整角度的工作台传动结构中，动力输出端位置固定，工作台翻转过程中输入轴的角度持续变化，就需要靠万向联轴器来补偿角度偏差，保证动力持续稳定传输。还有一些非标设备因为装配空间受限，动力单元和执行单元无法布置在同一直线上，需要将传动路径折一定角度，这时候万向联轴器就能在不额外增加复杂传动结构的前提下，完成扭矩的转向传递。

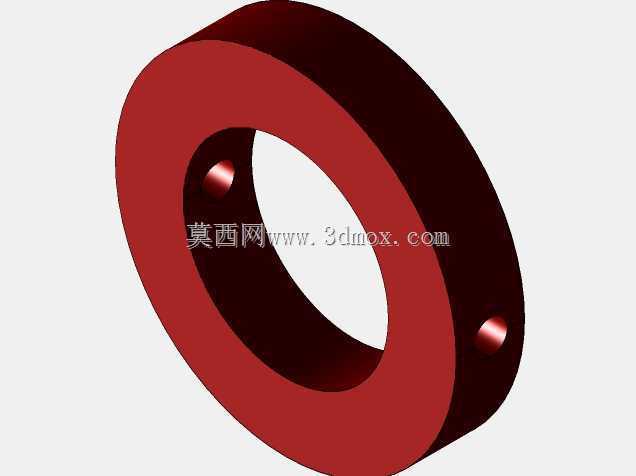

　　从安装边界来看，这类万向联轴器的径向尺寸相对紧凑，不会占用过多的安装空间，轴向长度也可以根据实际传动需求调整叉头的伸出长度，适配不同的轴间距。设计建模的时候需要重点关注几个配合尺寸：首先是十字轴的轴径与叉头销孔的配合公差，既要保证转动灵活，又要控制配合间隙避免传动冲击；其次是叉头的开口宽度要和十字轴的轴向长度匹配，保证十字轴装入后不会出现轴向窜动；另外轴孔的键槽尺寸要和对应轴的键规格匹配，保证扭矩传递的可靠性。在实际选型建模时，还要核算整个联轴器的额定扭矩是否满足传动系统的最大扭矩需求，避免负载过大导致十字轴变形或者叉头断裂。

　　不同于弹性联轴器依靠弹性元件变形补偿偏移的原理，这类刚性万向联轴器属于刚性连接结构，传递扭矩的过程中没有弹性缓冲，适合转速不特别高、扭矩传递要求稳定、角位移补偿量较大的工况。如果是转速较高的场景，还需要成对使用万向联轴器来保证输入输出的转速同步，单个万向联轴器在有夹角的情况下传动会存在瞬时转速波动，成对布置并保证中间轴两端叉头共面、两端夹角相等的情况下，就能消除转速波动的问题，这也是实际设备布置中经常采用双万向节结构的原因。建模过程中要注意各个转动副的自由度约束符合实际运动状态，装配完成后要模拟最大夹角状态下的运动干涉情况，确保在设计允许的最大轴夹角下，各个部件之间不会出现碰撞剐蹭，保证实际安装后可以正常运转。
