力泵配套阀箱结构三维设计方案

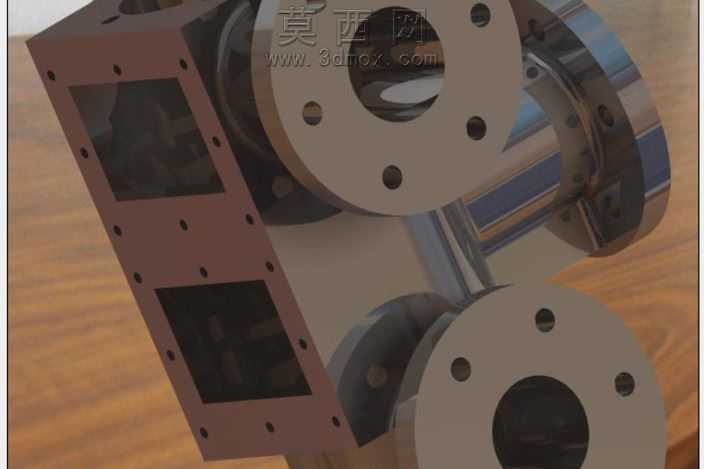

本作品为力泵配套阀箱的三维设计模型，建模阶段依托三维参数化设计软件完成全流程构建，首先从阀箱的功能需求出发，梳理力泵工作过程中阀箱需要承载的流体通路切换、压力承载、组件安装定位等核心功能，拆解阀箱的整体结构为主体安装基座、法兰对接端面、阀件安装腔室、侧边观察窗口、紧固件排布孔位几大模块。建模过程中严格遵循机械设计公差规范，对法兰端面上的连接孔采用圆周阵列特征完成排布，保证孔位间距、孔径尺寸与对接管路法兰的标准参数完全匹配，避免后续装配出现干涉问题；主体基座部分采用拉伸、切除组合特征构建，预留出多个阀件的安装腔室，腔室内壁做了适配阀件安装的定位台阶设计，保证阀件装入后可以精准定位，不会出现工作过程中的移位问题。侧边的观察窗口采用沉台设计，既可以满足透明盖板的安装密封需求，也能方便后期运维过程中观察阀箱内部的阀件工作状态，窗口周边的紧固孔位同样采用阵列方式排布，保证密封压力均匀分布。材质与渲染阶段，针对阀箱不同部件的实际材质做了区分设置：主体阀箱壳体采用铸钢材质，渲染时调整金属粗糙度参数还原铸钢件的哑光金属质感，表面做了轻微的氧化质感处理，符合工业铸件的真实外观；对接法兰部分采用不锈钢材质，调整反射参数凸显不锈钢的光洁金属特性，区分开与主体壳体的材质差异；内部的阀件传动结构采用合金钢与密封橡胶组合材质，橡胶密封件调整了漫反射参数还原橡胶的哑光非金属质感，让整体模型的材质层次清晰可辨。结构设计上充分考虑了阀箱的装配合理性，所有安装孔位都做了倒角处理，避免装配过程中刮伤密封件；腔室内部的流道做了圆弧过渡处理，减少流体流经时的阻力损失，提升力泵整体的工作效率；整体箱体的加强筋布局经过优化，在不额外增加箱体整体重量的前提下，提升了箱体的结构强度，能够承受力泵工作过程中的额定压力负载，避免出现箱体变形、渗漏等问题。设计过程中反复校验了各个组件之间的装配间隙，保证阀件动作过程中不会与箱体内壁发生干涉，所有外接接口的尺寸都符合通用液压管路的连接标准，具备较强的实际工程参考价值，可直接用于力泵产品的设计研发、教学演示以及生产加工参考。
