立式斜切支撑定位块结构造型

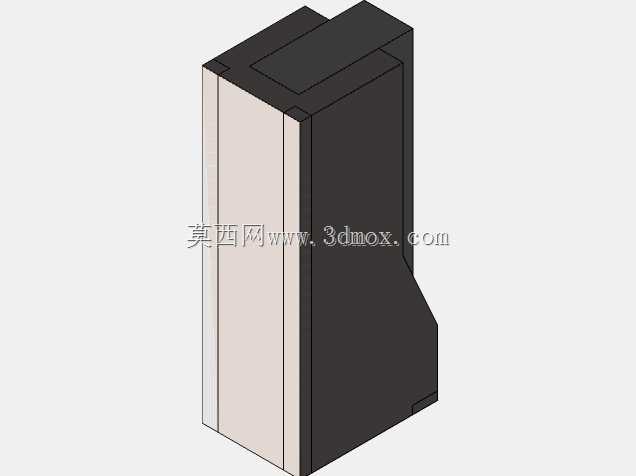

　　该结构件呈现为一种立式块状支撑定位元件，整体由较高的矩形主体、顶部台阶以及下部单侧斜切面组成，适用于工装夹具、检测治具、装配工位和小型自动化设备中的限位、承托与靠面定位场景。在实际设备布局中，这类零件常被布置在工件侧边、输送线末端或夹具基座附近，通过平直侧面提供稳定靠位，利用顶部台阶形成高度方向的约束，下部斜切面则可用于避让相邻机构、引导工件进入，或在紧凑空间内减少与运动部件的干涉。

　　从外形上看，模型主体采用长立板与厚块结合的方式，正面为较宽的平整支撑面，侧面厚度均匀，能够在承受侧向贴靠力时保持较好的刚性。顶部并非简单平面，而是设置了两级错落的台阶区域，这一结构在工程中可对应不同高度的工件定位需求，也可作为压块、挡条或传感器安装面的参考边界。下部一侧的斜切轮廓从主体底部向端部收束，使零件在安装后不会占据过多底部空间，尤其适合周边存在气缸接头、滑轨端部、螺钉头或管线走向的位置。

　　建模时需要重点控制几个关键边界：主体高度决定定位面的有效接触范围，宽度决定与工件或夹具的接触面积，厚度则关系到块体自身抗弯能力。顶部台阶的高差应与被定位零件的缺口、凸缘或压持空间相匹配，若台阶高度过小，限位作用不明显；若台阶过高，则可能造成工件放置不顺或压持机构行程增加。下部斜切面的角度不宜仅按视觉效果确定，应结合相邻零件运动轨迹进行校核，确保斜切后仍保留足够的实体承压区，同时让运动件在最接近位置仍具有安全间隙。

　　安装方式上，这类块状件通常可通过底面贴合基座、侧面靠紧定位条，再由螺钉从沉孔或通孔固定。若用于频繁受冲击的工位，可在底部增加定位销孔，以提高重复装夹精度；若用于轻型检测治具，则可直接采用螺钉固定，并在受力侧设置辅助挡边。模型中块体棱边较为明确，实际加工时应根据功能区分锐边与倒角：定位接触棱边可保留较小倒角以去除毛刺，非装配边可适当倒圆，避免搬运和装配过程中划伤工件表面。

　　结构设计思路偏向简单可靠，没有复杂曲面和多余特征，这使得它既适合采用整块钢材、铝板或高强尼龙加工，也适合作为标准工装元件进行系列化衍生。当设备需要不同定位高度时，可在保持安装孔位不变的前提下调整主体高度；当工件宽度变化时，可延展正面支撑宽度；当下方避让空间不同时，则可修改斜切起点和角度。这样的参数化处理能够减少重复建模工作量，并使同一基础块件适配多套夹具。

　　在受力分析层面，该零件主要承受侧向贴靠力和少量垂直压力，正面大面积平直区域有利于分散接触载荷，后侧厚实体部分提供抗弯截面。斜切区域虽然削弱了下部局部材料，但只要斜切面不进入主要传力路径，对整体刚度影响有限。若用于较大工件的硬限位，应避免将斜切面作为直接受力面，而应让完整竖直面承担定位功能，斜切部分仅承担导向和避让作用。

　　三维建模过程中，可先按安装空间拉伸出主体矩形块，再依据顶部配合关系切除台阶区域，最后完成下部斜切和边角处理。孔位、沉头深度、销孔位置等特征应结合基座厚度和标准紧固件尺寸确定，避免出现螺钉干涉或螺纹有效啮合长度不足。对于需要进入装配体校核的场景，应将该块件与工件、气缸、压臂、导轨和底板共同进行空间检查，尤其关注工件取放路径、压臂旋转范围以及维护工具的操作空间。

　　整体而言，该造型虽然结构简洁，却体现了工装定位件中常见的设计逻辑：以平直大面保证定位稳定，以台阶形成多方向约束，以斜切结构释放周边空间。它不是独立运转的设备部件，却在夹具和自动化工位中承担着保证工件姿态、限制位移和提高装配一致性的基础作用。
